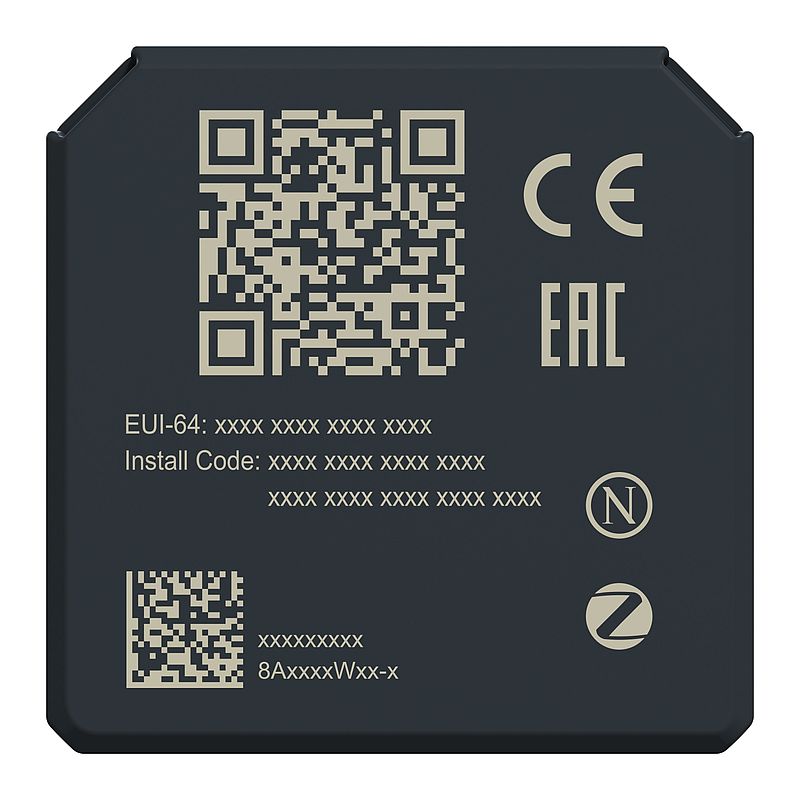

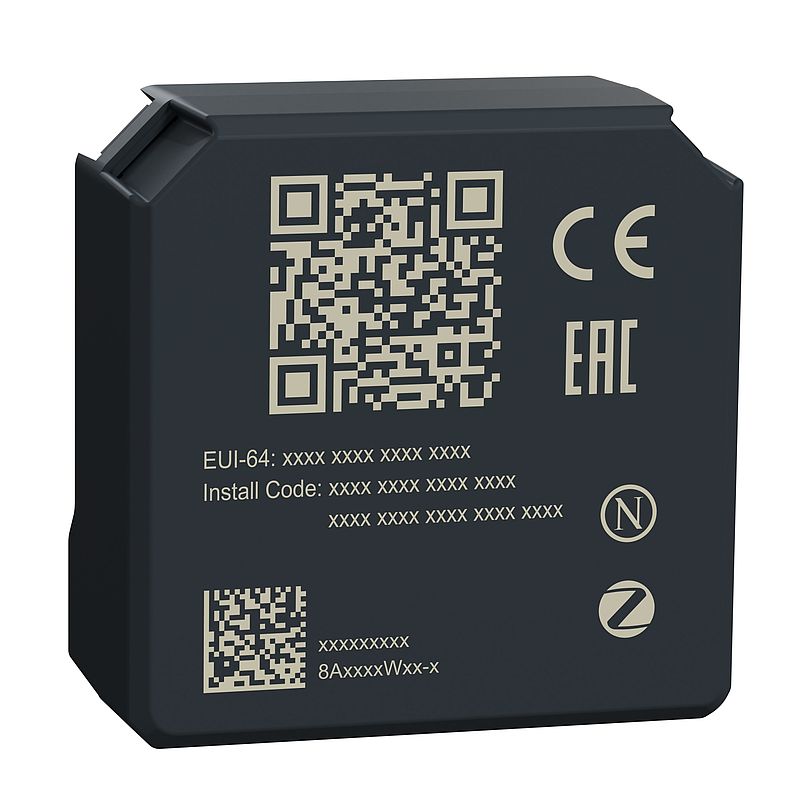

Wiser Dimmaktor 1fach UP
CCT5010-0002W
Farbe: Dunkelgrau
Materialpreisgruppe : E6
Hauptdokumente
 Produktdatenblatt | Download |
| Umweltzertifikat (ROHS/REACH) | Download |
| Benutzerhandbuch System & Lösung | Download |
| Präsentation | Video anzeigen |
| Gebrauchsanleitung | Download |
| Benutzerhandbuch | Download |
| Informationsvideo | Video anzeigen |
| How To Video | Video anzeigen |
| Katalog | Download |
| Zertifikat | Download |
| Konformitätserklärung | Download |
| Entsorgungsinformation | Download |
| Produktumweltprofil | Download |
| Technische Zeichnung | Download |
| Broschüre | Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (1)Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktmarke | Schneider Electric |
| Baureihe | Wiser |
| Produkt- oder Komponententyp | Angeschlossener Dimmer | Zusatzmerkmale |
| Gerätedarstellung | Modul |
| Geräteanwendung | Beleuchtungssteuerung |
| Dimmertyp | Universal |
| Lasttyp | LED-Lampe: 5 - 100 VA bei 230 V AC (RC LED Mode) LED-Lampe: 5 - 20 VA bei 230 V AC (RL-LED-Modus) Glühlampe: 14 - 200 W bei 230 V AC Halogenlampe: 14 - 150 W bei 230 V AC NS Halogenlampen: 14 - 200 VA bei 12 V AC (elektronischer Transformator) NS Halogenlampen: 14 - 150 VA bei 12 V AC (gewickelter Transformator) |
| [Ue] Betriebsbemessungsspannung | 220 - 240 V AC 50/60 Hz |
| Verbrauch im Bereitschaftszustand | Max. 0,4 W |
| Zugehörige Absicherung | 16 A |
| Schutzart | Überhitzungsschutz Kurzschlussschutz Automatischer Überlastungsschutz |
| Farbe | Dunkelgrau |
| Oberflächenbeschaffenheit | Matt |
| Lokale Signalisierung | Programmieranzeige: 1 LED (grün/rot) |
| Anzahl der Ausgänge | 1 |
| Kontrolltyp | Lokale Kontrolle Dimmsteuerung auf/ab Lokale Kontrolle automatische Lasterkennung Fernsteuerung über Hilfstaster EIN/AUS Fernsteuerung über Hilfstaster Dimmsteuerung auf/ab Fernsteuerung Wiser App EIN/AUS Fernsteuerung Wiser App Dimmsteuerung auf/ab Fernsteuerung Wiser App Geräteprogrammierung |
| Software-Name | Wiser App: Dimmbereichssteuerung Wiser App: Nachlaufsteuerung Wiser App: Programmierung der Schaltzeit Wiser App: Timer-Modus aktivieren Wiser App: Verwaltung des Dimmmodus Wiser App: Einschalthelligkeit/Speicherfunktion aktivieren Wiser App: Timer-Modus/Nachlaufzeit aktivieren Wiser App: Geräte-Firmware aktualisieren Wiser App: Laststeuerung |
| Max. Anzahl der angeschlossenen Geräte | Zigbee: 15 (Intelligentes Gerät) |
| Kommunikationsnetztyp | Drahtlos Zigbee (2,4 GHz), 2,5 mW bei < 50 m |
| Systemanforderungen | Wiser Home Touch Wiser App |
| Angeschlossene Hilfsgeräte | Max. 10 Hilfstasten, Entfernung: 50 m |
| Anschlüsse - Klemmen | Schraubklemme |
| Anzahl der Schleifenklemmen | 2 |
| Klemmverbindungskapazität | 1 x 1,5 - 2 x 2,5 mm² für starr Kabel(n) 1 x 1,5 - 2 x 2,5 mm² für robust verdrillt Kabel(n) |
| Schraubenkopfform | Pozidriv Nr. 1 und Kombi |
| Montagehalterung | Wand Installationsbox |
| Gehäusevariante | Einbau |
| Installationstyp | Innenmontage |
| Tiefe | 22 mm |
| Breite | 43 mm |
| Höhe | 43 mm |
| Kompatibilität des Konzentrators | Wiser hub Generation 2 |
| Name der mobilen App | Wiser Home | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 90,6 g |
| VPE 1 Höhe | 5 cm |
| VPE 1 Breite | 7,8 cm |
| VPE 1 Länge | 7,8 cm |
| VPE 2 Art | S02 |
| VPE 2 Menge | 35 |
| VPE 2 Gewicht | 3,171 kg |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 3 Art | P06 |
| VPE 3 Menge | 280 |
| VPE 3 Gewicht | 34,911 kg |
| VPE 3 Höhe | 75 cm |
| VPE 3 Breite | 60 cm |
| VPE 3 Länge | 80 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie  | Konform mit Ausnahmen |
| Quecksilberfrei | Ja |
