Spezifikationen

Hauptmerkmale

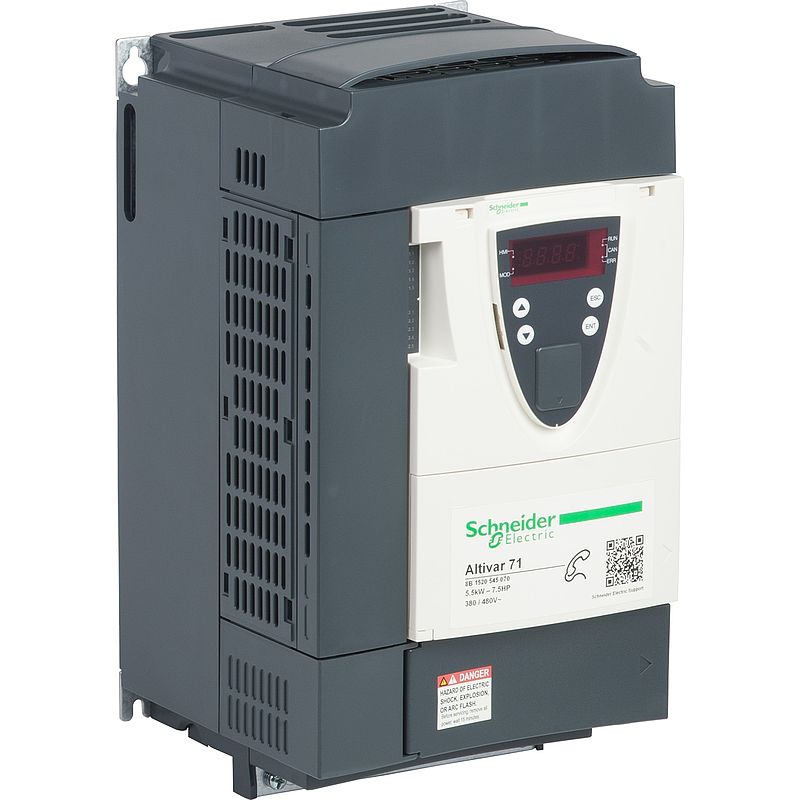

ProduktserieAltivar 71
Produkt- oder KomponententypFrequenzumrichter
Produktspezifische AnwendungKomplexe Hochleistungsmaschinen
KomponentennameATV71
Motorleistung (kW)5,5 kW, 3 Phasen bei 380-480 V
Motorleistung (HP)7,5 hp, 3 Phasen bei 380-480 V
max. Motorkabellänge50 m abgeschirmtes Kabel
100 m ungeschirmtes Kabel
Versorgungsspannung380-480 V -15 - +10 %
Anzahl der Netzphasen3 Phasen
Netzstrom17 A für 480 V 3 Phasen 5,5 kW / 7,5 hp
20,3 A für 380 V 3 Phasen 5,5 kW / 7,5 hp
EMV-FilterIntegriert
BauweiseMit Kühlkörper
VarianteOhne abnehmbares Grafikterminal
Scheinleistung13,4 kVA bei 380 V 3 Phasen 5,5 kW / 7,5 hp
Netzkurzschlussstrom22 kA für 3 Phasen
Nennausgangsstrom11 A bei 4 kHz 460 V 3 Phasen 5,5 kW / 7,5 hp
14,3 A bei 4 kHz 380 V 3 Phasen 5,5 kW / 7,5 hp
maximaler Spitzenstrom21,5 A für 60 s 3 Phasen 5,5 kW / 7,5 hp
23,6 A für 2 s 3 Phasen 5,5 kW / 7,5 hp
Ausgangsfrequenz0,1…599 Hz
Bemessungs Taktfrequenz4 kHz
Taktfrequenz1 - 16 kHz einstellbar
4 - 16 kHz mit
Typ Motorsteuerung AsynchronmotorENA-System (Energieanpassung) für asymmetrische Lasten
Vektororientierte Flussregelung (FVC) mit Geber (Stromvektor)
Vektororientierte Flussregelung ohne Geber (SFVC) (Spannungs- oder Stromvektor)
U/f-Kennlinie (2 oder 5 Punkte)
PolarisierungsartKeine Impedanz für Modbus
Zusatzmerkmale
ProduktbestimmungAsynchronmotoren
Synchronmotoren
Grenzen der Versorgungsspannung323…528 V
Frequenz der Stromversorgung50 - 60 Hz - 5 - 5 %
Frequenzgrenzen der Stromversorgung47,5 - 63 Hz
Drehzahlstellbereich1…100 für Asynchronmotor bei Stellbetrieb, ohne Drehzahlrückführung
1…1000 für Asynchronmotor Betrieb als geschlossenes Regelsystem mit Drehgeberrückführung
1…50 für Synchronmotor bei Stellbetrieb, ohne Drehzahlrückführung
Drehzahlgenauigkeit+/- 0,01 % der Nenndrehzahl Betrieb als geschlossenes Regelsystem mit Drehgeberrückführung 0,2 Mn zu Mn
+/- 10 % des Nennschlupfs ohne Drehzahlrückführung 0,2 Mn zu Mn
Drehmomentgenauigkeit+/- 15 % bei Stellbetrieb, ohne Drehzahlrückführung
+/- 5 % Betrieb als geschlossenes Regelsystem mit Drehgeberrückführung
kurzzeitiges Überlastmoment170 % des nominalen Motordrehmoments +/-10 % für 60 s every 10 minutes
220 % des nominalen Motordrehmoments +/-10 % für 2 s
Bremsmoment<= 150 % mit Brems- oder Hebewiderstand
30 % ohne Bremswiderstand
Steuerungsprofil für SynchronmotorenVektororientierte Regelung, ohne Drehzahlrückführung
RegelkreisEinstellbarer PI-Regler
Schlupfkompensation MotorNicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte)
Einstellbar
Deaktivierbar
Automatisch, unabhängig von der Last
Diagnose1 LED (rot) für Antriebsspannung
Ausgangsspannung<= Versorgungsspannung
IsolationElektrisch, zwischen Leistungs- und Steuerungsteil
Kabeltyp für die Montage im GehäuseMit NEMA Typ 1 (Satz): 3 KabelUL 508 Kabel bei 40 °C, Kupfer 75 °C / PVC
Mit einem IP21- oder IP31-Satz: 3 KabelIEC Kabel bei 40 °C, Kupfer 70 °C / PVC
Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 70 °C / PVC
Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 90 °C / XLPE/EPR
elektrische VerbindungTerminal, Klemmkapazität: 2,5 mm², AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1 - LI6, PWR)
Terminal, Klemmkapazität: 6 mm², AWG 8 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
Anzugsdrehmoment0,6 Nm (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1 - LI6, PWR)
3 Nm, 26,5 lb.in (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
VersorgungInterne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz
Interne Versorgung: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz
Anzahl der Analogeingänge2
MesseingängeAI1-/Al1+ bipolare Differenzspannung: +/- 10 V DC 24 V max., Auflösung 11 Bit + Vorzeichen
AI2 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 242 Ohm, Auflösung 11 Bit
AI2 softwarekonfigurierbare Spannung: 0-10 V DC 24 V max., Impedanz: 30000 Ohm, Auflösung 11 Bit
Abtastzeit2 ms +/- 0,5&nbsp;ms (AI1-/Al1+) - analog Eingänge
2 ms +/- 0,5&nbsp;ms (Al2) - analog Eingänge
2 ms +/- 0,5&nbsp;ms (LI1 - LI5) - Digitaleingänge Eingänge
2 ms +/- 0,5&nbsp;ms (LI6)wenn als logischer Eingang konfiguriert - Digitaleingänge Eingänge
Reaktionszeit <= 100 ms in STO (Safe Torque Off = Sicher abgeschaltetes Moment
AO1 2 ms, Toleranz +/- 0,5&nbsp;ms für Analogausgänge Ausgänge
R1A, R1B, R1C 7 ms, Toleranz +/- 0,5&nbsp;ms für Digitalausgänge Ausgänge
R2A, R2B 7 ms, Toleranz +/- 0,5&nbsp;ms für Digitalausgänge Ausgänge
absolute Genauigkeit+/- 0,6 % (AI1-/Al1+) bei Temperaturschwankung von 60 °C
+/- 0,6 % (AI2) bei Temperaturschwankung von 60 °C
+/- 1 % (AO1) bei Temperaturschwankung von 60 °C
Linearitätsfehler+/- 0,15 % des Höchstwerts (AI1-/Al1+, AI2)
+/- 0,2 % (AO1)
Anzahl der Analogausgänge1
Typ des AnalogausgangsAO1 Software-konfigurierbarer Logikausgang 10 V 20 mA
AO1 softwarekonfigurierbarer Strom 0 - 20 mA, Impedanz: 500 Ohm, Auflösung 10 Bit
AO1 softwarekonfigurierbare Spannung 0 - 10 V DC, Impedanz: 470 Ohm, Auflösung 10 Bit
Anzahl der Logikausgänge2
Digitaler AusgangKonfigurierbare Relaislogik: (R1A, R1B, R1C) Schließer/Öffner - 100000 Zyklen
Konfigurierbare Relaislogik: (R2A, R2B) Schließer (S) - 100000 Zyklen
Min. Schaltstrom3 mA bei 24 V DC für konfigurierbare Relaislogik
maximaler SchaltstromR1, R2: 2 A bei 250 V AC induktiv Belastung, cos phi = 0,4
R1, R2: 2 A bei 30 V DC induktiv Belastung, cos phi = 0,4
R1, R2: 5 A bei 250 V AC ohmsch Belastung, cos phi = 1
R1, R2: 5 A bei 30 V DC ohmsch Belastung, cos phi = 1
Anzahl digitale Eingänge7
Digitaler EingangLI1 - LI5: programmierbar 24 V DC mit Level 1 SPS, Impedanz: 3.500 Ohm
LI6: über Schalter konfigurierbar 24 V DC mit Level 1 SPS, Impedanz: 3.500 Ohm
LI6: über Schalter konfigurierbarer PTC-Fühler 0…6, Impedanz: 1500 Ohm
PWR: Sicherheitseingang 24 V DC, Impedanz: 1500 Ohm entspricht ISO 13849-1 Stufe d
digitaler LogikeingangNegative Logik (Sink) (LI1 - LI5), > 16 V (Stellung 0), < 10 V (Stellung 1)
Positive Logik (Source) (LI1 - LI5), < 5 V (Stellung 0), > 11 V (Stellung 1)
Negative Logik (Sink) (LI6)wenn als logischer Eingang konfiguriert, > 16 V (Stellung 0), < 10 V (Stellung 1)
Positive Logik (Source) (LI6)wenn als logischer Eingang konfiguriert, < 5 V (Stellung 0), > 11 V (Stellung 1)
Hoch und AuslauframpenS, U oder benutzerdefiniert
Autom. Anpass. d. Auslauframpenzeit b. Überschr. d. Bremsmög. mittels Widerstand
Linear getrennt einstellbar von 0,01-9000 s
Bremsen bis StillstandDurch Gleichstromeinspeisung
SchutzfunktionenGegen Überschreiten der Geschwindigkeitsbegrenzung: Antrieb
Schutz gegen Netzphasenverlust: Antrieb
Unterbrechungserkennung im Steuerstromkreis: Antrieb
Netzphasenunterbrechung: Antrieb
Überspannungsschutz Versorgungsspannung: Antrieb
Unterspannungserkennung Netzspannung: Antrieb
Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
Überhitzungsschutz: Antrieb
Überspannungsschutz am DC-Bus: Antrieb
Kurzschlussschutz zwischen Motorphasen: Antrieb
Thermischer Schutz: Antrieb
Motorphasenausfall: Motor
Power removal - Eingang: Motor
Thermischer Schutz: Motor
Isolationswiderstand> 1 MOhm 500 V DC für 1 Minute an Masse
FrequenzauflösungAnalog-Eingang: 0,024/50 Hz
Anzeigeeinheit: 0,1 Hz
Kommunikationsport-ProtokollModbus
CANopen
Steckertyp1 RJ45 (an der Vorderseite) für Modbus
1 RJ45 (an der Klemme) für Modbus
Male SUB-D 9 auf RJ45 für CANopen
physikalische Schnittstelle2-Draht- RS 485 für Modbus
ÜbertragungsrahmenRTU für Modbus
Übertragungsgeschwindigkeit4800,9600,19200 bps, 38,4 Kbps für Modbus an der Klemme
9600 bps, 19200 bps für Modbus an der Vorderseite
20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps für CANopen
Datenformat8 Bits, 1 Stopp, geradzahlige Parity für Modbus an der Vorderseite
8 Bits, geradzahlig ungeradzahlig oder keine konfigurierbare Parity für Modbus an der Klemme
Anzahl der Adressen1…127 für CANopen
1…247 für Modbus
ZugriffsmethodeSlave CANopen
BeschriftungCE
BetriebspositionSenkrecht +/- 10 Grad
Höhe295 mm
Tiefe187 mm
Breite175 mm
Produktgewicht5,5 kg
OptionskarteKommunikationskarte für CC-Link
Regler in programmierbarer Karte
Kommunikationskarte für DeviceNet
Kommunikationskarte für Ethernet/IP
Kommunikationskarte für Fipio
I/O Erweiterungskarte
Kommunikationskarte für Interbus-S
Schnittstellenkarte für Impulsgeber
Kommunikationskarte für Modbus Plus
Kommunikationskarte für Modbus TCP
Kommunikationskarte für Modbus/Uni-Telway
Laufkatzenkarte
Kommunikationskarte für Profibus-DP
Kommunikationskarte für Profibus DP V1
Montage
Geräuschpegel55,6 dB entspricht 86/188/EEC
Spannungsfestigkeit3535 V DC zwischen Erd- und Leistungsanschlüssen
5092 V DC zwischen Steuer- und Leistungsanschlüssen
elektromagnetische Verträglichkeit1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
Elektrische Funkentstörfestigkeitsprüfung Level 4 entspricht IEC 61000-4-4
Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
Unterspannungstest entspricht IEC 61000-4-11
NormenEN/IEC 61800-3
IEC 60721-3-3 Klasse 3S2
EN/IEC 61800-5-1
EN 61800-3 Umgebungen 2 Klasse C3
IEC 60721-3-3 Klasse 3C1
EN 55011 Klasse A Gruppe 2
EN 61800-3 Umgebungen 1 Klasse C3
UL Typ 1
ProduktzertifizierungenGOST
CSA
C-Tick
NOM 117
UL
Verschmutzungsgrad2 entspricht EN/IEC 61800-5-1
Schutzart (IP)IP20 am Oberteil ohne Schutzabdeckung auf dem Gehäuse entspricht EN/IEC 60529
IP20 am Oberteil ohne Schutzabdeckung auf dem Gehäuse entspricht EN/IEC 61800-5-1
IP21 entspricht EN/IEC 60529
IP21 entspricht EN/IEC 61800-5-1
IP41 am Oberteil entspricht EN/IEC 60529
IP41 am Oberteil entspricht EN/IEC 61800-5-1
IP54 am Unterteil entspricht EN/IEC 60529
IP54 am Unterteil entspricht EN/IEC 61800-5-1
Vibrationsfestigkeit1 gn (f= 13…200 Hz) entspricht EN/IEC 60068-2-6
1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht EN/IEC 60068-2-6
Stoßfestigkeit15 gn für 11 ms entspricht EN/IEC 60068-2-27
Relative Feuchtigkeit5…95 % ohne Kondensation entspricht IEC 60068-2-3
5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
Umgebungstemperatur bei Betrieb-10…50 °C (ohne Leistungsminderung)
Umgebungstemperatur bei Lagerung-25…70 °C
Betriebshöhe<= 1.000 m ohne Leistungsminderung
1000 - 3000 m mit Strom Deklassierung von 1% pro 100 m
Verpackungseinheiten
VPE 1 ArtPCE
VPE 1 Menge1
VPE 1 Gewicht33 kg
VPE 1 Höhe30 cm
VPE 1 Breite60 cm
VPE 1 Länge60 cm
Vertragliche Gewährleistung
Garantie18 Monate

Nachhaltigkeit

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
