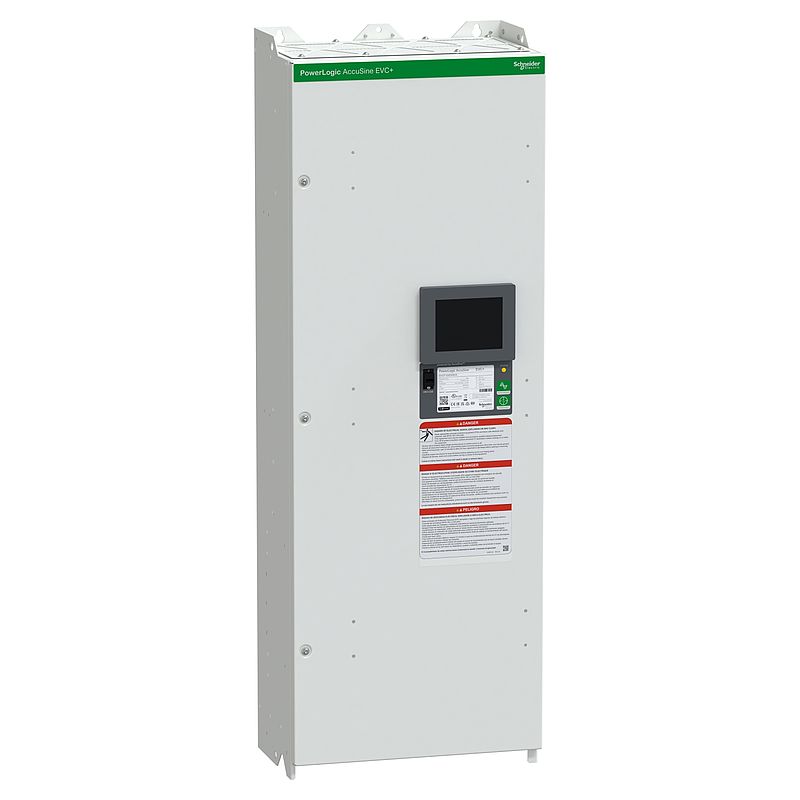

Elektronische VAR Kompensation, PowerLogic EVC+, 100kvar, 208-480V, IP20
EVCP100D5W20
Materialpreisgruppe : DW
11.502,00 EUR
EAN Code: 3606482048010
Hauptdokumente
 Produktdatenblatt | Download |
| Umweltzertifikat (ROHS/REACH) | Download |
| Broschüre | Download |
| Benutzerhandbuch | Download |
| Gebrauchsanleitung | Download |
| CAD | Download |
| Entsorgungsinformation | Download |
| Produktumweltprofil | Download |
| Konformitätserklärung | Download |
| Technische Zeichnung | Download |
| Informationsvideo | Video anzeigen |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktname | AccuSine EVC+ |
| Produkt- oder Komponententyp | Electronic VAR compensator | Zusatzmerkmale |
| Netzwerktyp | 3P |
| Netzwerkkonfiguration | 3 oder 4 Drähte |
| Netzspannung | 208…480 V AC |
| Netzwerkfrequenz | 50/60 Hz +/-3 % automatische Erfassung |
| Max. zulässige Spannung | 1,1 x Un |
| Blindleistungsangabe | 100 kvar 380 V AC 50/60 Hz 100 kvar 480 V AC 50/60 Hz 63 kvar 240 V AC 50/60 Hz 55 kvar 208 V AC 50/60 Hz |
| Betriebsmodus | Korrektur Leistungsfaktor Blindleistungskompensation Netzstromausgleich Phasen-Oberschwingungskorrektur |
| Installationsort | Innenraum |
| Gehäusemontage | Wandmontage |
| Schutzart | Intern durch Sicherung |
| Trennungstyp | Elektronisch |
| Wärmeabgabe | Rückschacht mit Zwangsbelüftung für hohen Wärmestrom |
| Elektromagnetische Verträglichkeit | Emissionstests, Klasse A entspricht EN 61000-6-4 Störfestigkeit für industrielle Umgebungen entspricht EN 61000-6-2 |
| Zugänglichkeit für den Betrieb | Vorne |
| Position des Anschlusses | Unten | Montage |
| Schutzart des Gehäuses | IP20 |
| Umgebungseigenschaften | Betrieb: 3C2 entspricht IEC 60721-3-3 Betrieb: 3S2 entspricht IEC 60721-3-3 Speicher: 3C3 entspricht IEC 60721-3-3 Speicher: 3S3 entspricht IEC 60721-3-3 |
| Betriebshöhe | 1.000 m <= 4.800 m 1 % pro 100 m <= 4.800 m |
| Umgebungstemperatur bei Betrieb | 0…50 °C 50…52 °C Maximum mit Stromreduzierung von 2 % pro °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Schutz der Leiterplatte | Schutzbeschichtet |
| Normen | CSA C22.2 Nr. 14 ISO 9001 IEEE 519-2014 IEC 62477-1 IEC 61439-1 |
| Produktzertifizierungen | CE RCM |
| Umgebungstemperatur bei Lagerung | -20…60 °C |
| Produktgewicht | 90 kg |
| Höhe | 1260 mm |
| Breite | 440 mm |
| Tiefe | 280 mm |
| Farbe | Weiß | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 32 cm |
| VPE 1 Breite | 50,5 cm |
| VPE 1 Länge | 133,5 cm |
| VPE 1 Gewicht | 102,3 kg | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| EU-RoHS-Richtlinie | Konform mit Ausnahmen |
| Quecksilberfrei | Ja |
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
15 Dokumente
| Promotional video of PowerLogic AccuSine™ EVC Plus 15/04/24 · Informationsvideo | 2,5 MB | Video anzeigen |
| PowerLogic AccuSine EVC+ 75kVAR 208-480V IP20 WM - Dimension 15/04/24 · Technische Zeichnung | 0,0 MB | Download |
| PowerLogic AccuSine EVC+ 75kVAR 208-480V IP20 WM - Wiring 15/04/24 · Technische Zeichnung | 0,0 MB | Download |
| Declaration of conformity, PowerLogic AccuSine EVC+, 75-100kvar range 15/04/24 · Konformitätserklärung | 0,7 MB | Download |
| Accusine PCS, Environmental Disclosure, Product Environmental Profile 15/04/24 · Produktumweltprofil | 0,3 MB | Download |
| AccuSine PCSP, Circularity Profile, End of Life Instructions 15/04/24 · Entsorgungsinformation | 1,9 MB | Download |
| PowerLogic AccuSine EVC+ 75kVAR 208-480V IP20 WM - CAD 15/04/24 · CAD | 6,1 MB | Download |
| PowerLogic™ AccuSine EVC+ Installationsanleitung 15/04/24 · Gebrauchsanleitung | 3,3 MB | Download |
| PowerLogic™AccuSine Firmware Version 004 Benutzerhandbuch 15/04/24 · Benutzerhandbuch | 5,6 MB | Download |
| PowerLogic AccuSine™ EVC Plus 15/04/24 · Broschüre | 0,8 MB | Download |
| PowerLogic™ AccuSine Firmware User Manual 15/04/24 · Benutzerhandbuch | 6,9 MB | Download |
| PowerLogic™ AccuSine EVC+ Installation Manual 15/04/24 · Gebrauchsanleitung | 4,2 MB | Download |
| EVCP100D5W20 China-RoHS-Erklärung 11/04/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
| EVCP100D5W20 EU-RoHS-Erklärung 11/04/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
| EVCP100D5W20 REACh-Erklärung 11/04/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
