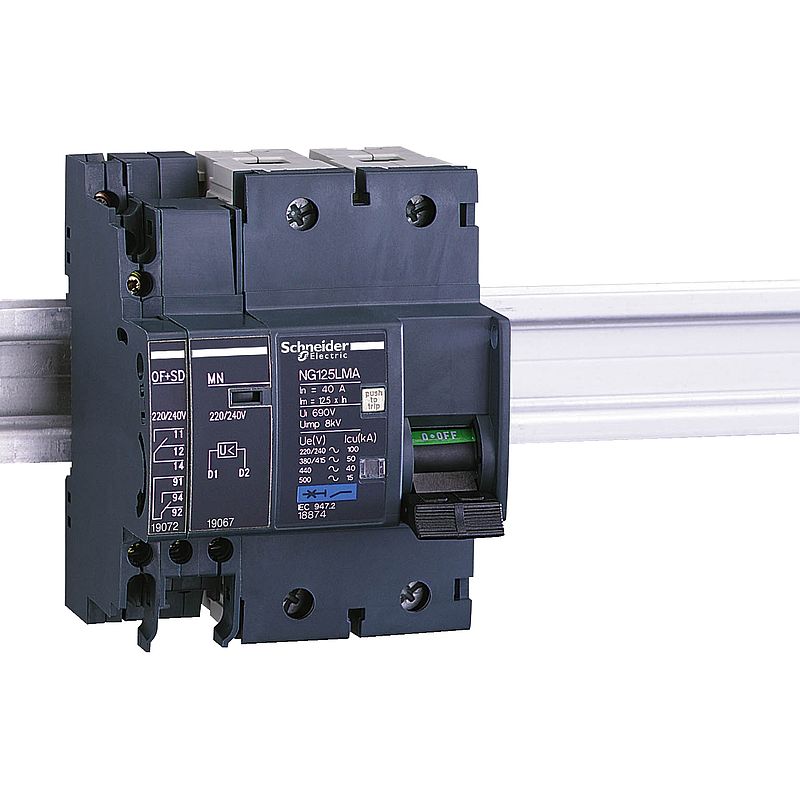

Hilfsschalter+Fehlermeldes. OF+SD f. NG125 u. FI-Block Vigi NG125, 1W
19072
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
Dieses Produkt ist kompatibel mit
Leistungsschalter: Kompatible Produkte
Leistungsschalter (19)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Hilfsschalter OF und Fehlerkontakt |
| Kurzbezeichnung des Geräts | OF und SD |
| Zusammensetzung der Signalkontakte | 2 Wechslerkontakte |
| Nennstrom [In] | 0,1…3 A bei 415 V, AC 50/60 Hz 0,1…6 A bei <= 240 V, AC 50/60 Hz 0,1…1 A bei 130 V, DC 0,1…3 A bei <= 48 V, DC |
| 9-mm-Raster | 1 |
| Normen | EN/IEC 60947-5-1 | Zusatzmerkmale |
| Kompatible Produktfamilie | Acti9 NG125NA Acti9 NG125LMA Acti9 NG125 |
| [Ui] Bemessungs-Isolationsspannung | 690 V AC 50/60 Hz entspricht EN/IEC 60947-5-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht EN/IEC 60947-5-1 |
| Montagemodus | Fest |
| Montagehalterung | DIN-Schiene |
| Höhe | 102,8 mm |
| Breite | 9 mm |
| Tiefe | 75,5 mm |
| Elektrische Lebensdauer | 10000 Zyklen entspricht EN/IEC 60947-5-1 |
| Anschlüsse - Klemmen | Plattenklemme: 1 cable(s) 0,5…2,5 mm² - fest Plattenklemme: 1 cable(s) 0,5…1,5 mm² - flexibel Plattenklemme: 1 cable(s) 0,5…1,5 mm² - flexibel mit Aderendhülse Plattenklemme: 2 cable(s) 2,5 mm² - fest Plattenklemme: 2 cable(s) 2,5 mm² - flexibel Plattenklemme: 2 cable(s) 1,5 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 10 mm |
| [M] Anzugsdrehmoment | 1 Nm | Montage |
| Verschmutzungsgrad | 3 entspricht EN/IEC 60947-5-1 |
| Tropentauglichkeit | 2 entspricht EN/IEC 60947-5-1 |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 67 g |
| VPE 1 Höhe | 2,5 cm |
| VPE 1 Breite | 8 cm |
| VPE 1 Länge | 10,5 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 9 |
| VPE 2 Gewicht | 660 g |
| VPE 2 Höhe | 8,5 cm |
| VPE 2 Breite | 11,5 cm |
| VPE 2 Länge | 23,5 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 81 |
| VPE 3 Gewicht | 6,336 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=19072_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=19072_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
