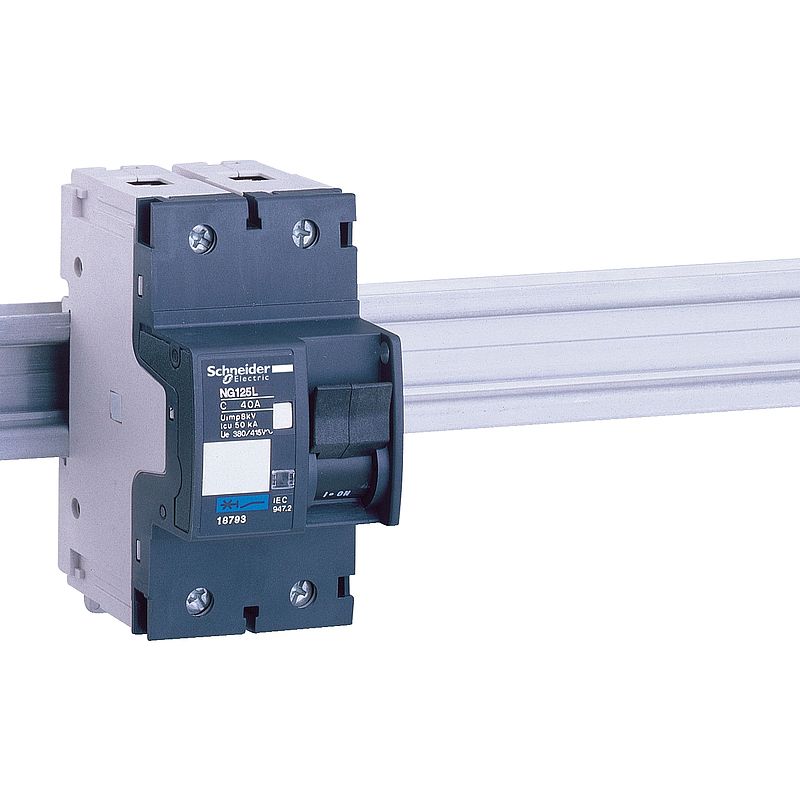

Leistungsschalter NG125L, 2P, 10A, C Charakteristik
18788
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (6)
Erweiterungen: Kompatible Produkte
Erweiterungen (2)
Kommunikations-Artikel: Kompatible Produkte
Kommunikations-Artikel (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | NG125 |
| Baureihe | Acti9 |
| Produktname | Acti9 NG125 |
| Produkt- oder Komponententyp | Leitungsschutzschalter |
| Kurzbezeichnung des Geräts | NG125L |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 2P |
| Anzahl der geschützten Pole | 2 |
| Neutralposition | Links |
| [In] Bemessungsstrom | 10 A bei 40 °C |
| Netzwerktyp | AC DC |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | C |
| Ausschaltvermögen | 100 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2 40 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2 50 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2 15 kA Icu bei 500 V AC 50/60 Hz entspricht EN/IEC 60947-2 36 kA Icu bei <= 250 V DC entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A entspricht IEC 60947-2 |
| Eignung für Isolation | Ja entspricht IEC 60947-2 | Zusatzmerkmale |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Betriebsbemessungsspannung | 380 - 415 V AC 50/60 Hz 500 V AC 50/60 Hz 220 - 240 V AC 50/60 Hz 440 V AC 50/60 Hz <= 250 V DC |
| Magnetische Auslösegrenze | 8 x Zoll +/-20 % |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 75 kA 75 % entspricht EN/IEC 60947-2 - 220 - 240 V AC 50/60 Hz 37,5 kA 75 % entspricht EN/IEC 60947-2 - 380 - 415 V AC 50/60 Hz 30 kA 75 % entspricht EN/IEC 60947-2 - 440 V AC 50/60 Hz 11,25 kA 75 % entspricht EN/IEC 60947-2 - 500 V AC 50/60 Hz 50 kA 100 % entspricht EN/IEC 60947-2 - 250 V DC |
| [Ui] Bemessungs-Isolationsspannung | 690 V AC 50/60 Hz entspricht EN/IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht EN/IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Kontrolltyp | Kippschalter Manueller Auslösetest |
| Lokale Signalisierung | Auslöseanzeige ON/OFF-Anzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Ja |
| 9-mm-Raster | 6 |
| Höhe | 103 mm |
| Breite | 54 mm |
| Tiefe | 81 mm |
| Produktgewicht | 0,48 kg |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 10000 Zyklen |
| Vorrichtungen für Vorhängeschlösser | Verriegelbar |
| Anschlüsse - Klemmen | Tunnelklemmen1,5…50 mm² fest Tunnelklemmen1…35 mm² flexibel |
| Drahtabisolierungslänge | 20 mm |
| [M] Anzugsdrehmoment | 3,5 Nm |
| Erdschlussschutz | Separater Block |
| Montageposition | Vertikal |
| Beschreibung der Verriegelungsoptionen | Integrierte Verriegelung | Montage |
| Normen | EN/IEC 60947-2 |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Schutzart (IK) | IK05 entspricht EN/IEC 62262 |
| Verschmutzungsgrad | 3 entspricht IEC 60947-2 |
| Überspannungskategorie | IV |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -30…70 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 466,000 g |
| VPE 1 Höhe | 5,600 cm |
| VPE 1 Breite | 7,800 cm |
| VPE 1 Länge | 11,200 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 6 |
| VPE 2 Gewicht | 2,893 kg |
| VPE 2 Höhe | 9,100 cm |
| VPE 2 Breite | 11,900 cm |
| VPE 2 Länge | 35,700 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 36 |
| VPE 3 Gewicht | 17,996 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
