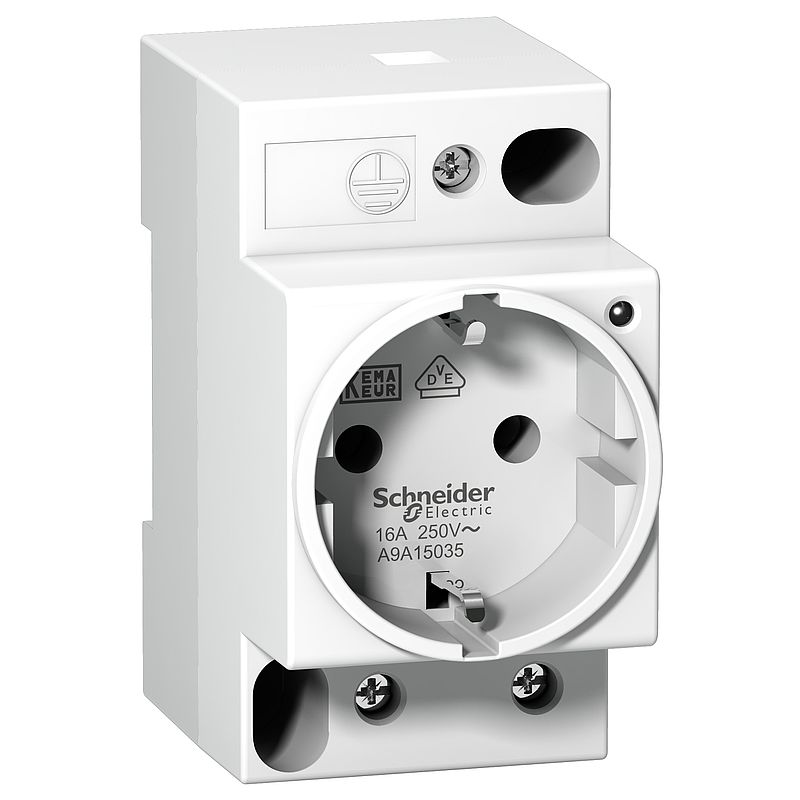

Steckdose iPC 2P+E 16A 250VAC VDE-0620 deutsche Ausführung mit LED
A9A15035
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Produktumweltprofil
|
Download |
|
Broschüre
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Entsorgungsinformation
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| range of product | Acti9 |
| Produktname | Acti 9 iPC |
| Produkt- oder Komponententyp | Modulare Steckdose |
| Kurzbezeichnung des Geräts | iPC |
| Beschreibung der Pole | 2-polig + E |
| Ausgangsstandard | Deutsch | Zusatzmerkmale |
| [In] Bemessungsstrom | 16 A |
| [Ue] Bemessungs-Betriebsspannung | 250 V AC 50/60 Hz |
| Montagemodus | Fixiert |
| Montagehalterung | Symmetrische DIN-Schiene |
| 9-mm-Raster | 5 |
| Höhe | 84 mm |
| Breite | 45 mm |
| Tiefe | 63 mm |
| Produktgewicht | 98 g |
| Farbe | Weiß |
| Lokale Signalisierung | LED Meldeleuchte für vorhandene Spannung Betriebslebensdauer: 100000 h |
| Anschlüsse - Klemmen | Tunnelklemmen1 Kabel 6 mm² flexibel Tunnelklemmen1 Kabel 10 mm² fest |
| Drahtabisolierungslänge | 13 mm |
| [M] Anzugsdrehmoment | 1,2 Nm | Montage |
| Normen | VDE 0620 |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Schutzart (IK) | IK03 |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 101,500 g |
| VPE 1 Höhe | 4,500 cm |
| VPE 1 Breite | 7,000 cm |
| VPE 1 Länge | 8,500 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 5 |
| VPE 2 Gewicht | 550,000 g |
| VPE 2 Höhe | 7,500 cm |
| VPE 2 Breite | 9,000 cm |
| VPE 2 Länge | 24,000 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 75 |
| VPE 3 Gewicht | 8,660 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 26 |
