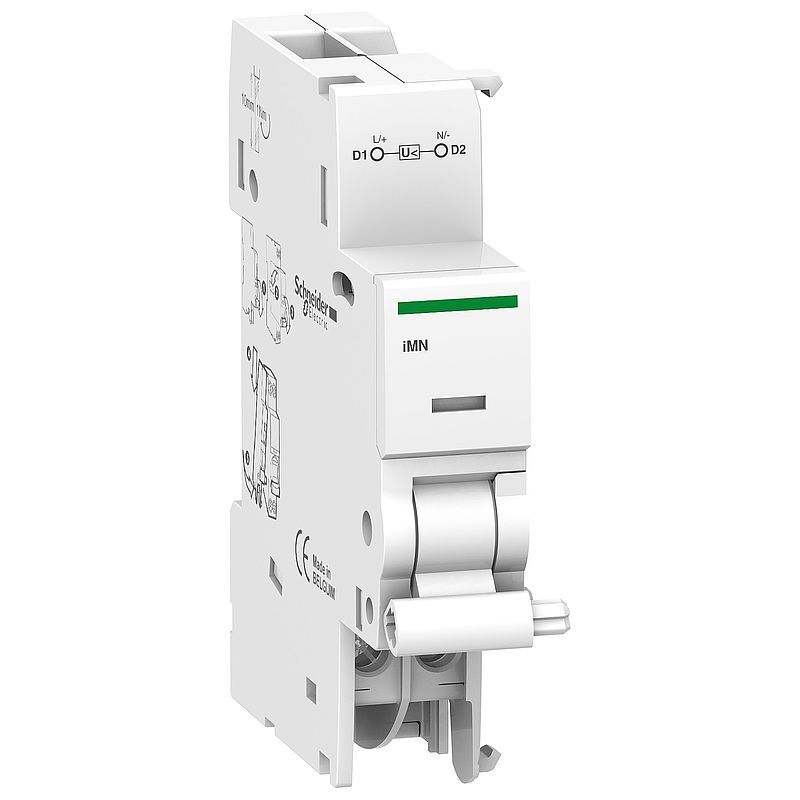

Unterspannungsauslöser iMN, 115V AC 400Hz
A9A26959
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
Dieses Produkt ist kompatibel mit
Leistungsschalter: Kompatible Produkte
Leistungsschalter (10)
Fehlerstrom-Schutzeinrichtungen
Hauptfunktionen Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Unterspannungsauslöser |
| Kurzbezeichnung des Geräts | iMN |
| [Uc] Steuerkreisspannung | 115 V AC 400 Hz |
| Steuerungstyp | Standard |
| 9-mm-Raster | 2 | Zusatzmerkmale |
| Kompatible Produktfamilie | Acti9 iC60H RCBO Acti9 iC60H RCBO PoN Acti9 iC60H2 RCBO Acti9 iC60N RCBO Acti9 iKQE RCBO |
| Lokale Signalisierung | Aktionsanzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben und unten: ja |
| Breite | 18 mm |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Klemmenanschluss - 1 Kabel(n) 7 mm² - fest Klemmenanschluss - 2 Kabel(n) 2,6 mm² - fest Klemmenanschluss - 1 Kabel(n) 5 mm² - flexibel Klemmenanschluss - 2 Kabel(n) 2,6 mm² - flexibel mit Kabelende |
| [M] Anzugsdrehmoment | 1 Nm | Montage |
| Normen | EN/IEC 60947-1 |
| Tropentauglichkeit | 2 entspricht EN/IEC 60947-5-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -35…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 78,000 g |
| VPE 1 Höhe | 2,800 cm |
| VPE 1 Breite | 8,000 cm |
| VPE 1 Länge | 9,300 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 679,000 g |
| VPE 2 Höhe | 8,800 cm |
| VPE 2 Breite | 10,000 cm |
| VPE 2 Länge | 26,600 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 72 |
| VPE 3 Gewicht | 6,604 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahme EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| SCIP-Nummer | 148451a0-e477-4625-8a90-921d761437d5 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
| Silikonfrei | Nein |
8 Dokumente
| Installationsgeräte 15/04/25 · Catalog | 36,5 MB | Download |
| A9A26959 REACh-Erklärung
04/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| A9A26959 EU-RoHS-Erklärung
04/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| AUXILIARIES iMSU 15/03/25 · Circularity Profile | 0,3 MB | Download |
| MN_iMN_MNs_MNx_EU_declaration 15/03/25 · Declaration of conformity | 0,5 MB | Download |
| Acti9 voltage release iMN iMNs iMSU iMX - 3D CAD 15/03/25 · CAD | 0,3 MB | Download |
| Multi9 - Catalog 19 December 2024 - Multistandard protection for OEM applications
15/03/25 · Catalog |
49,5 MB | Download |
| iMX, iMX+OF, iMN, iMNs, iMSU, iMNX 18 mm Instructions on box 15/03/25 · Instruction sheet | 0,1 MB | Download |
