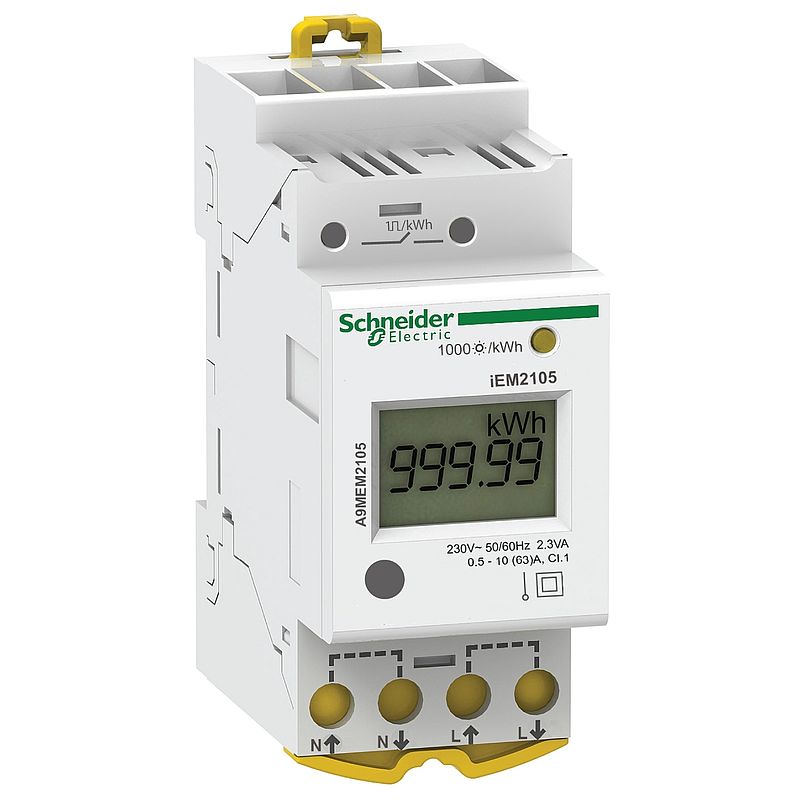

Energiezähler, 1-phasig, 63A, S0-Impuls
A9MEM2105
Lieferbar solange Restbestän… Eingestellt am: 09. June 2023
Der Service wird eingestellt am: 31. December 2024
EAN Code: 3606480835230
ProduktdatenblattSpezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Familie | Acti 9 iEM2100 |
| Kurzbezeichnung des Geräts | iEM2105 |
| Produkt- oder Komponententyp | Energiezähler | Zusatzmerkmale |
| Beschreibung der Pole | 1P + N |
| Messart | Wirkenergie |
| Geräteanwendung | Teilabrechnung Teilzähler |
| Genauigkeitsklasse | Klasse 1 Wirkenergie entspricht IEC 62053-21 |
| Eingangstyp | Direkteingabe |
| Bemessungsstrom | 63 A |
| Nennspannung | 230 V +/-20 % |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Frequenzmessbereich | 45…65 Hz |
| Typ der Technologie | Elektronisch |
| Displaytyp | LCD-Anzeige |
| Abtastrate | 32 Abtastungen/Zyklus |
| Messstrom | 0,5…63 A |
| Anzeigestellen | 5 |
| gemessener Höchstwert | 999,99 MWh |
| Tarifeingabe | Tarif (1) |
| Kommunikationsport-Protokoll | - |
| Unterstützung von Kommunikationsanschlüssen | - |
| Lokale Signalisierung | Grün Anzeigeleuchte: Strom EIN Gelb Anzeigeleuchte: Messung und Aktivität 1000 p/kWh |
| Ausgangsspannung | 24 V DC@18 mA 230 V AC@100 mA |
| Impulsdauer | 200 ms |
| maximale Leistungsaufnahme in VA | 2,5 VA bei 240 V AC |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Anschlüsse - Klemmen | Stromkreis: Tunnelklemmen (unten) 1 16 mm² Kabel(n) |
| [M] Anzugsdrehmoment | Stromkreis: 1,5 Nm Fernübertragung: 0,9 Nm |
| Normen | IEC 61557-12 IEC 62053-21 |
| Produktzertifizierungen | CE |
| Maximum current [Imax] | 63 A |
| [Ib] Basisstrom | 10 A |
| Digital outputs | 1 Impuls energy monitoring: | Montage |
| Schutzart (IP) | IP40 Frontplatte: conforming to IEC 60529 IP20 Gehäuse: |
| Schutzart (IK) | IK05 |
| Umgebungstemperatur bei Betrieb | -25…55 °C -20…55 °C |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Relative Luftfeuchtigkeit | 0…95 % bei 55 °C |
| Farbe | Weiß |
| 9-mm-Raster | 4 |
| Breite | 36 mm |
| Höhe | 81 mm |
| Tiefe | 65 mm |
| Produktgewicht | 0,135 kg |
| Betriebshöhe | < 3000 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 186,0 g |
| VPE 1 Höhe | 7,8 cm |
| VPE 1 Breite | 9,5 cm |
| VPE 1 Länge | 4,5 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 60 |
| VPE 2 Gewicht | 11,402 kg |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| EU-RoHS-Richtlinie | Konform EU-RoHS-Deklaration |
| Quecksilberfrei | Ja |
