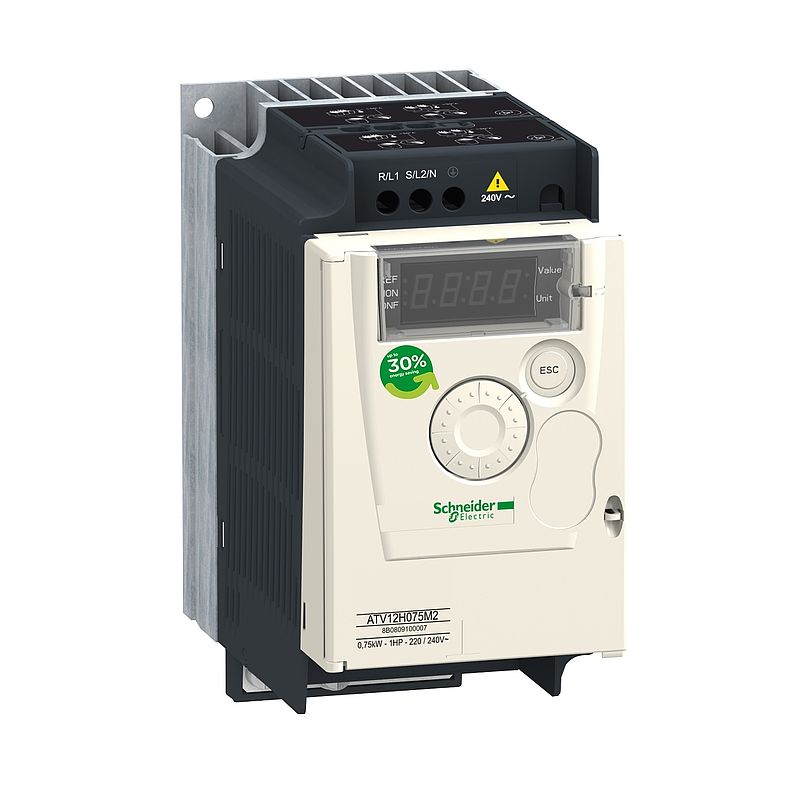

Frequenzumrichter ATV12, 0,75kW, 1HP, 200-240V, 1-ph., m. Kühlkörper
ATV12H075M2
Materialpreisgruppe
: CD
354,00 EUR
EAN Code: 3606480071072
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Entsorgungsinformation
|
Download |
|
CAE
|
Download |
|
Software - Data Library
|
Download |
|
Gebrauchsanleitung
|
Download |
|
User guide
|
Download |
|
Declaration of conformity
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar 12 |
| Produkt- oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Produktspezifische Anwendung | Einfache Maschine |
| Montagemodus | Montage im Schaltschrank |
| Kommunikationsprotokoll | Modbus |
| Netzfrequenz | 50/60 Hz +/-5 % |
| Nennbetriebsspannung [U,nom] | 200-240 V -15 - +10 % |
| Nennausgangsstrom | 4,2 A |
| Motorleistung (HP) | 1 hp |
| Motorleistung (kW) | 0,75 kW |
| Motorleistung (HP) | 1 hp |
| EMV-Filter | Integriert |
| IP-Schutzart | IP20 | Zusatzmerkmale |
| Anzahl digitale Eingänge | 4 |
| Diskrete Ausgangsnummer | 2 |
| Anzahl der Analogeingänge | 1 |
| Anzahl der Analogausgänge | 1 |
| Relaisausgangsnummer | 1 |
| Physikalische Schnittstelle | 2-Draht- RS 485 |
| Anschlusstyp | 1 RJ45 |
| Ausgangs Bemessungsstrom | 4,2 A bei 4 kHz |
| Zugriffsmethode | Server Modbus, seriell |
| Ausgangsfrequenz | 0,5…400 Hz |
| Drehzahlstellbereich | 1…20 |
| Abtastdauer | 20 ms, Toleranz +/- 1 ms für Logikeingang 10 ms für Analogeingang |
| Linearitätsfehler | +/- 0,3 % des Maximalwerts für Analogeingang |
| Frequenzauflösung | Analog-Eingang: A/D-Wandler, 10 Bit Anzeigeeinheit: 0,1 Hz |
| Zeitkonstante | 20 ms +/- 1 ms für Referenzänderung |
| Übertragungsgeschwindigkeit | 9,6 Kbit/s 19,2 Kbit/s 38,4 Kbit/s |
| Übertragungsrahmen | RTU |
| Anzahl der Adressen | 1…247 |
| Datenformat | 8 Bits, einstellbar auf ungerade, gerade oder keine Parität |
| Kommunikations-Service | Halteregister lesen (03) 29 Worte Schreiben Single Register (06) 29 Worte Schreiben mehrere Register (16) 27 Worte Lesen / schreiben mehrere Register (23) 4/4 Worte Lesen Geräte-Identifikation (43) |
| Polarisierungsart | Keine Impedanz |
| 4 quadrant operation possible | Falsch |
| Typ Motorsteuerung Asynchronmotor | Quadratische U/f-Kennlinie Spannung/Frequenz Modus (U/f) Vektororientierte Flussregelung ohne Geber |
| Max. Ausgangsfrequenz | 4 kHz |
| kurzzeitiges Überlastmoment | 150…170 % des Nennmotormoments abhängig von Antriebsleistung und Motortyp |
| Hoch und Auslauframpen | Linear von 0-999,9 s U S |
| Schlupfkompensation Motor | Werkseinstellung Einstellbar |
| Taktfrequenz | 2 - 16 kHz einstellbar 4 - 16 kHz mit Leistungsminderungsfaktor |
| Bemessungs Taktfrequenz | 4 kHz |
| Bremsen bis Stillstand | Durch Gleichstromeinspeisung |
| Brake chopper integrated | Falsch |
| Netzstrom | 10,2 A bei 100 V (Schwerlastbetrieb) 8,5 A bei 120 V (Schwerlastbetrieb) |
| Max. Eingangsstrom | 8,5 A |
| Maximum output voltage | 240 V |
| Scheinleistung | 2,0 kVA bei 240 V (Schwerlastbetrieb) |
| maximaler Spitzenstrom | 6,3 A während 60 s (Schwerlastbetrieb) 6,9 A während 2 s (Schwerlastbetrieb) |
| Netzwerkfrequenz | 50 - 60 Hz |
| Relative symmetric network frequency tolerance | 5 % |
| Netzkurzschlussstrom Ik | 1 kA |
| Base load current at high overload | 4,2 A |
| Verlustleistung in W | Natürlich: 44,0 W |
| mit Sicherheitsfunktion Safely Limited Speed (SLS) | Falsch |
| mit Sicherheitsfunktion Safe brake management (SBC/SBT) | Falsch |
| mit Sicherheitsfunktion Safe Operating Stop (SOS) | Falsch |
| mit Sicherheitsfunktion Safe Position (SP) | Falsch |
| mit Sicherheitsfunktion Safe programmable logic | Falsch |
| mit Sicherheitsfunktion Safe Speed Monitor (SSM) | Falsch |
| mit Sicherheitsfunktion Safe Stop 1 (SS1) | Falsch |
| mit Sicherheitsfunktion Safe Stop 2 (SS2) | Falsch |
| mit Sicherheitsfunktion Safe torque off (STO) | Falsch |
| mit Sicherheitsfunktion Safely Limited Position (SLP) | Falsch |
| mit Sicherheitsfunktion Safe Direction (SDI) | Falsch |
| Schutzfunktionen | Überspannungsschutz Versorgungsspannung Unterspannungserkennung Netzspannung Überstromschutz zwischen Ausgangsphasen und Erde Überhitzungsschutz Kurzschlussschutz zwischen Motorphasen Eingangsphasenausfallschutz, dreiphasig Thermischer Motorschutz über Antrieb durch kontinuierliche Berechnung von I²t |
| [M] Anzugsdrehmoment | 0,8 Nm |
| Isolation | Elektrisch, zwischen Leistungs- und Steuerungsteil |
| Menge pro Satz | Satz à 1 |
| Breite | 72 mm |
| Höhe | 143 mm |
| Tiefe | 131,2 mm |
| Produktgewicht | 0,8 kg | Montage |
| Betriebshöhe | > 1.000 - 2.000 m mit Strom Deklassierung von 1% pro 100 m <= 1.000 m ohne Leistungsminderung |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Produktzertifizierungen | NOM CSA C-Tick UL GOST RCM KC |
| Beschriftung | CE |
| Normen | UL 508C UL 618000-5-1 IEC 61800-5-1 IEC 61800-3 |
| Bauweise | Mit Kühlkörper |
| Elektromagnetische Verträglichkeit | Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2 Störfestigkeit gegenüber leitungsgebundenen Störungen Level 3 entspricht IEC 61000-4-6 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3 Prüfung der Störfestigkeit gegen Überspannungen Level 3 entspricht IEC 61000-4-5 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11 |
| Umweltklasse (während des Betriebs) | Klasse 3C3 gemäß IEC 60721-3-3 Klasse 3S2 gemäß IEC 60721-3-3 |
| Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 150 m/s² bei 11 ms |
| Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs) | 10 m/s² bei 13 - 200 Hz |
| Max. Durchbiegung unter schwingender Belastung (während des Betriebs) | 1,5 mm bei 2 - 13 Hz |
| Überspannungskategorie | Class III |
| Regelkreis | Einstellbarer PID-Regler |
| elektromagnetische Emission | Strahlungsemissionen Umwelt 1 Klasse C2 entspricht IEC 61800-3 2 - 16 kHz abgeschirmtes Motorkabel Leitungsgebundene Emissionen mit integriertem EMV-Filter Umwelt 1 Klasse C1 entspricht IEC 61800-3 2, 4, 8, 12 und 16 kHz abgeschirmtes Motorkabel <5 m Leitungsgebundene Emissionen mit integriertem EMV-Filter Umwelt 1 Klasse C2 entspricht IEC 61800-3 2 - 12 kHz abgeschirmtes Motorkabel <5 m Leitungsgebundene Emissionen mit integriertem EMV-Filter Umwelt 1 Klasse C2 entspricht IEC 61800-3 2, 4 und 16 kHz abgeschirmtes Motorkabel <10 m Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 1 Klasse C1 entspricht IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <20 m Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 1 Klasse C2 entspricht IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <50 m Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 2 Klasse C3 entspricht IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <50 m |
| Vibrationsfestigkeit | 1 Gn (f = 13…200 Hz) entspricht IEC 60068-2-6 1,5 mm Spitze zu Spitze (f = 3…13 Hz) - Antrieb nicht montiert auf symmetrischer DIN-Schiene - entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn entspricht IEC 60068-2-27 für 11 ms |
| Relative Feuchtigkeit | 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3 |
| Geräuschpegel | 0 dB |
| Verschmutzungsgrad | 2 |
| Umgebungslufttemperatur beim Transport | -25…70 °C |
| Umgebungstemperatur bei Betrieb | -10…40 °C ohne Leistungsminderung 40…60 °C mit Strom Derating mit 2,2 % je Grad |
| Umgebungstemperatur bei Lagerung | -25…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 1,110 kg |
| VPE 1 Höhe | 11,500 cm |
| VPE 1 Breite | 18,500 cm |
| VPE 1 Länge | 19,500 cm |
| VPE 2 Art | S06 |
| VPE 2 Menge | 45 |
| VPE 2 Gewicht | 63,085 kg |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit|
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
