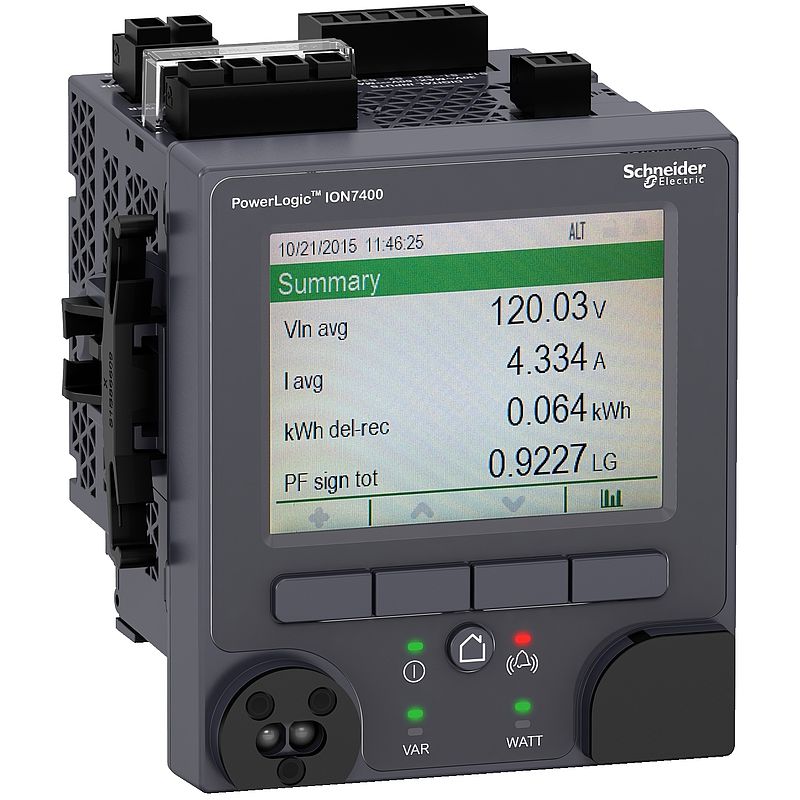

Netzanalysator ION7400 für Fronteinbau, integriertes Display, opt.Schnittstelle
METSEION7400
Hauptdokumente
 Produktdatenblatt | Download |
| Umweltzertifikat (ROHS/REACH) | Download |
| Produktumweltprofil | Download |
| Sonstiger technischer Leitfaden | Download |
| Katalog | Download |
| Entsorgungsinformation | Download |
| Gebrauchsanleitung | Download |
| Firmware | Download |
| Software - Release | Download |
| CAD | Download |
| Konformitätserklärung | Download |
| User guide | Download |
| Zertifikat | Download |
Dieses Produkt ist kompatibel mit
Zusatzausrüstungen Kommunikations-Module: Kompatible Produkte
Kommunikations-Module (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Produktname | PowerLogic ION7400 |
| Kurzbezeichnung des Geräts | ION7400 |
| Produkt- oder Komponententyp | Netzanalysator | Zusatzmerkmale |
| Netzqualitäts-Analyse | entspricht EN 50160: 2010 Konformitätsbericht entspricht IEEE 519: 2014 Konformitätsbericht entspricht IEC 61000-4-30: Klasse S Messung der Netzqualität bis zur 63. Oberschwingung Oberschwingungsverzerrung Oszillogrammerfassung Erfassung von Spannungseinbrüchen und Überspannungen Programmierbarkeit (logische und Mathematikfunktionen) entspricht IEC 62586 Überwachung der Netzqualität entspricht IEC 61000-4-15 Störungsrichtungserkennung rapid voltage change |
| Geräteanwendung | Umsatzabrechnung Erfassung von S0-Impulsen für Messungen von Wasser, Luft, Gas, Strom, Dampf Datenaggregation Energieüberwachung |
| Messart | Strom Spannung Frequenz Wirk- und Blindleistung gesamt Scheinleistung gesamt Leistungsfaktor gesamt Wirk- und Blindleistung Pro Phase, U/min Scheinleistung Pro Phase, U/min Leistungsfaktor Pro Phase, U/min Wirk- und Blindenergie Scheinenergie |
| Versorgungsspannung | 90 - 415 V AC 45 - 65 Hz +/-10 % 110 - 415 V DC +/-10 % |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| [In] Bemessungsstrom | 10 A 5 A 1 A |
| Beschreibung der Pole | 1P + N 3P 3P + N |
| Leistungsaufnahme in VA | 18 VA bei 415 V AC |
| Displaytyp | Farb-TFT-LCD |
| Displayauflösung | 320 x 240 Pixel QVGA |
| Abtastrate | 256 Abtastungen/Zyklus |
| Messstrom | 50…10000 mA |
| Messeingänge | Spannung (impedance 5 MOhm) Strom (impedance 0,3 mOhm) |
| Messspannung | 57…400 V AC 42 - 69 Hz zwischen Phase und Neutral 100…690 V AC 42 - 69 Hz zwischen Phasen |
| Frequenzmessbereich | 42…69 Hz |
| Anzahl von Eingängen | 3 digital 30 V AC 3 digital 60 V DC |
| Messgenauigkeit | Strom +/-0,1 % Spannung +/-0,1 % Wirkenergie +/- 0,2 % |
| Genauigkeitsklasse | Klasse 0,2S Wirkenergie entspricht IEC 62053-22 Klasse 0,2 Wirkenergie entspricht ANSI C12.20 Klasse 0,2 Wirkleistung entspricht IEC 61557-12 Klasse 0,5S Blindenergie entspricht IEC 62053-24 Klasse 0,5 Leistungsfaktor entspricht IEC 61557-12 Klasse 0,2 Spannung entspricht IEC 61557-12 Klasse 0,2 Strom entspricht IEC 61557-12 Klasse 0,2 Frequenz entspricht IEC 61557-12 Klasse 0,2 Wirkenergie entspricht IEC 61557-12 |
| Anzahl der Ausgänge | 1 Impuls |
| angezeigte Information | Spannung Strom Frequenz Leistung Energieverbrauchs Oberschwingungsverzerrung |
| Kommunikationsport-Protokoll | Modbus RTU bei 115 kBaud - 2 Leiteranschluss ION bei 115 kBaud - 2 Leiteranschluss DNP3 IEC 61850 Modbus TCP/IP Ethernet Modbus TCP/IP daisy chain bei 10/100 Mbit/s RSTP 801.1d 2004 Ansi C12.19 DLMS |
| Unterstützung von Kommunikationsanschlüssen | Ethernet Schraubklemmenleiste: RS485 Optische Sonde: Glasfaser USB Typ Mini-B: USB |
| Kommunikationsnetztyp | IPv6 (Internetprotokoll) |
| Datenaufzeichnung | Alarmprotokolle Oszillogrammerfassung Sequenz der Ereignisaufzeichnung Ereignisaufzeichnung Erfassung von Spannungseinbrüchen und Überspannungen Datenprotokolle Oberschwingungsprotokolle GPS-Synchronisation Zeitstempelung Trendkurven/Prognosen Minimal-/Maximalwerte von Echtzeitwerten 50 data recorders |
| Speicherkapazität | 512 MB |
| Webdienste | Kundenspezifisch anpassbare Homepage Datei upload/download über FTP File upload/download via SFTP Webserver Alarm-Mitteilung über E-Mail Anzeige der erfassten Wellenform (FTP) Anzeige der erfassten Wellenform (Web) HTTPS-Server |
| Kommunikationsdienst | DHCP RSTP-Unterstützung NTP Zeitsynchronisierung SMTP E-Mail-Benachrichtigung PTP-Zeitsynchronisation |
| Cybersicherheit | Syslog-Protokollunterstützung Robuste Sicherheitsprotokolle Aktivieren/Deaktivieren der Kommunikationsports Passwortschutz Härtung |
| Montagemodus | Unterputzmontage |
| Montagehalterung | Rahmen |
| Installationstyp | Innenmontage |
| Installationskategorie | III |
| Sicherheitskonstruktion | CAT III, 400…690 V entspricht IEC 61010-1:ed. 3 CAT III, 400…690 V entspricht EN 61010-1:ed. 3 CAT III, 347…600 V entspricht UL 61010-1:ed. 3 CAT III, 347…600 V entspricht CSA C22.2 Nr. 61010-1:ed. 3 |
| Normen | IEC 62053-22 IEC 62052-11 IEC 62053-24 IEC 61557-12 IEC 61326-1 IEEE 1588 IEC 62586 |
| Produktzertifizierungen | CE CULus N998 |
| Breite | 98 mm |
| Tiefe | 78,5 mm |
| Höhe | 112 mm |
| Produktgewicht | 706 g | Montage |
| Elektromagnetische Verträglichkeit | Elektrostatische Entladung entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung entspricht IEC 61000-4-4 Prüfung der Störfestigkeit gegen Überspannungen entspricht IEC 61000-4-5 Leitungsgebundene HF-Störungen entspricht IEC 61000-4-6 Magnetisches Feld bei Netzfreqenz entspricht IEC 61000-4-8 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11 Störfestigkeit gegen Impulskurven entspricht IEC 61000-4-12 Leitungsgebundene und abgestrahlte Emissionen entspricht EN 55022 Leitungsgebundene und abgestrahlte Emissionen entspricht EN 55011 Leitungsgebundene und abgestrahlte Emissionen entspricht FCC Teil 15 Leitungsgebundene und abgestrahlte Emissionen entspricht ICES-003 Leitungsgebundene HF-Störungen (2 - 150 Hz) entspricht CLC/TR 50579 Stoßspannungsfestigkeit entspricht IEEE C37.90.1 |
| Schutzart (IP) | IP54 vorne: conforming to IEC 60529 IP30 Gehäuse: conforming to IEC 60529 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Betriebshöhe | 3.000 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 1,03 kg |
| VPE 1 Höhe | 14,0 cm |
| VPE 1 Breite | 14,0 cm |
| VPE 1 Länge | 18,5 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie  | Konform mit Ausnahmen |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
