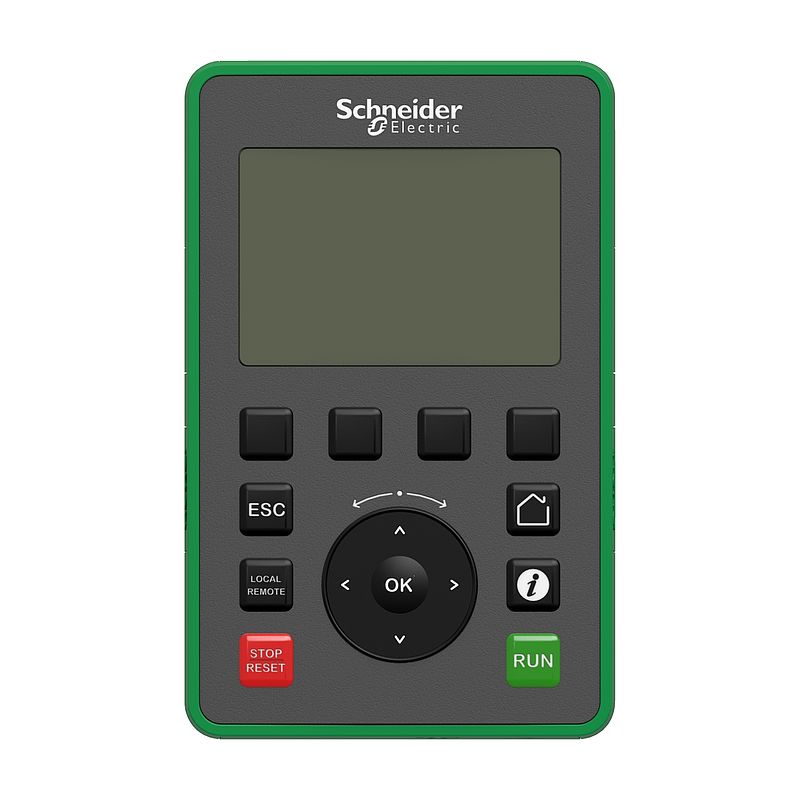

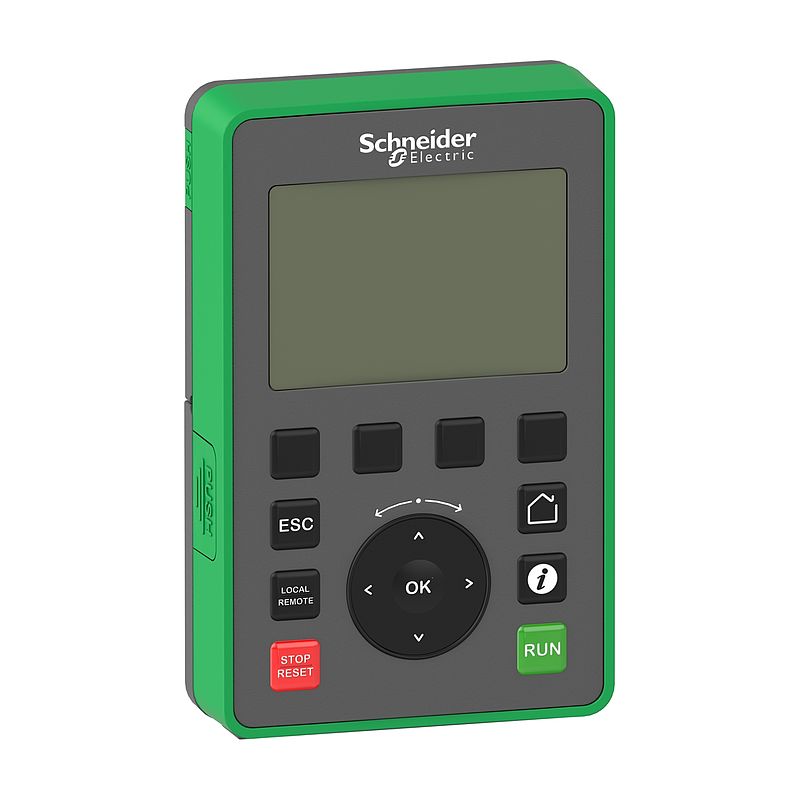

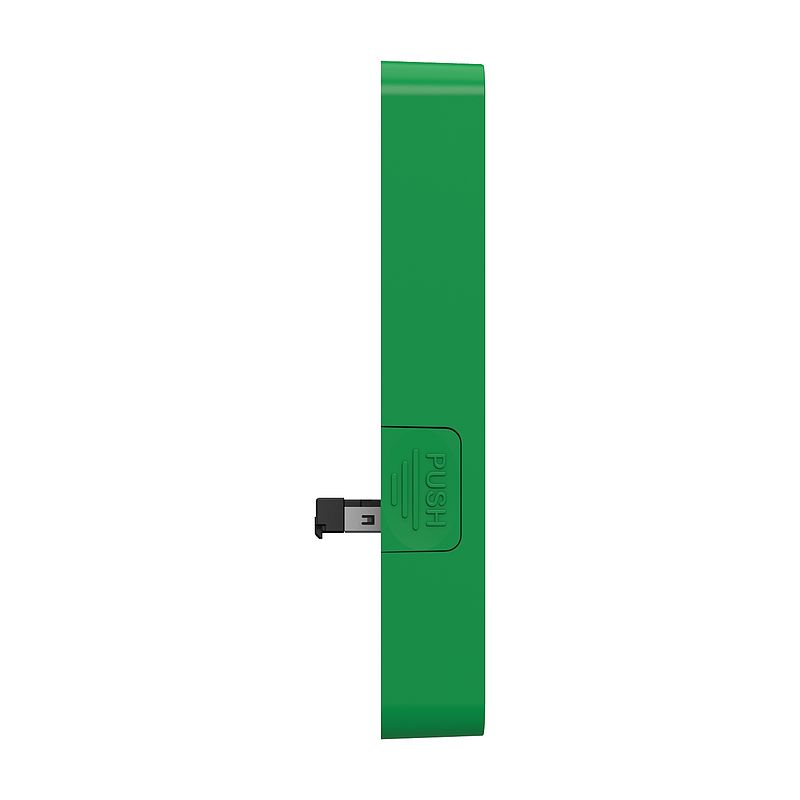

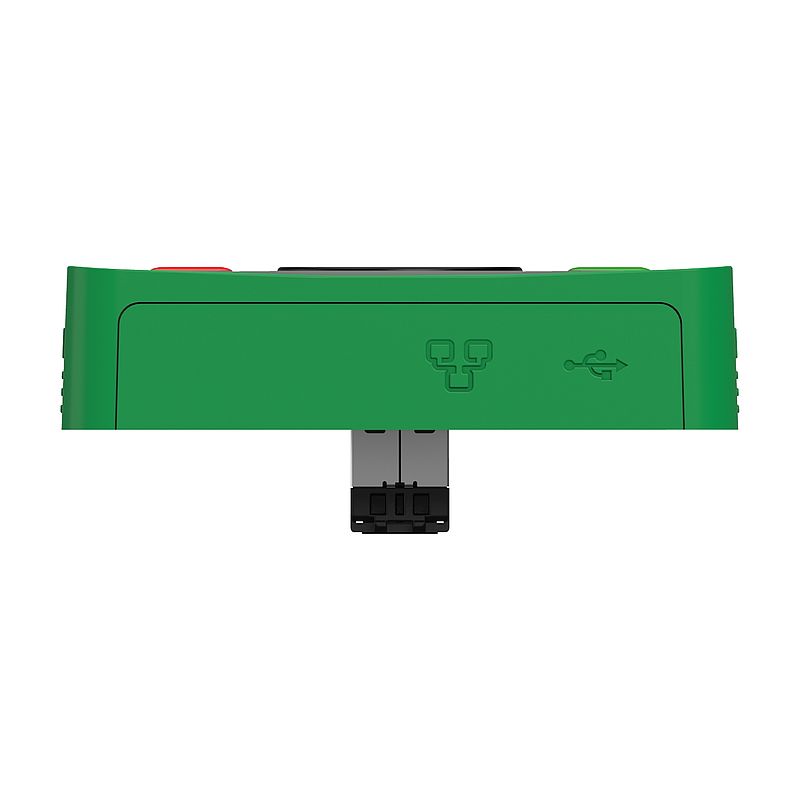

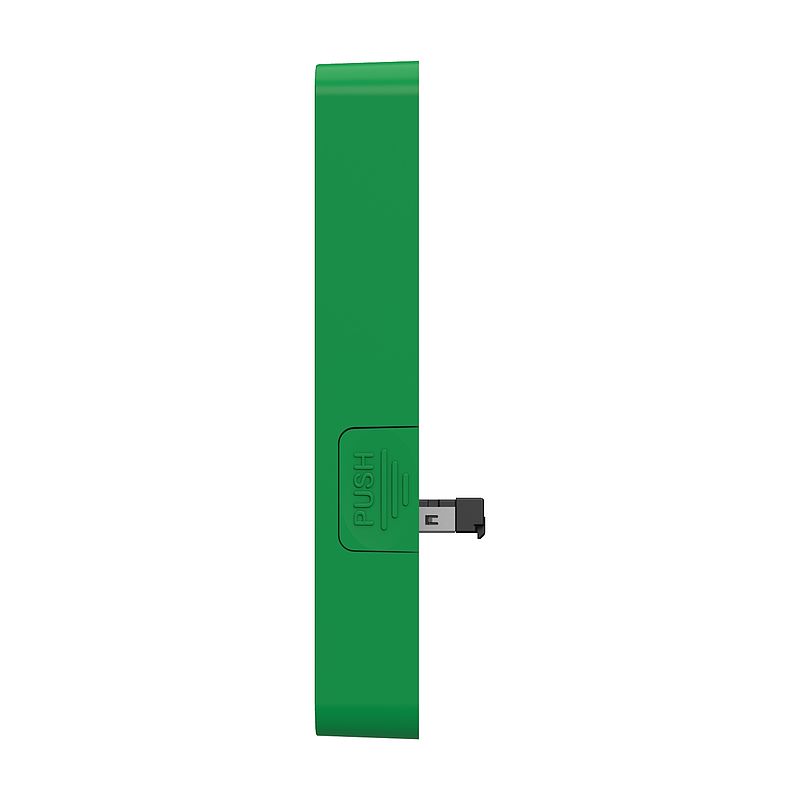

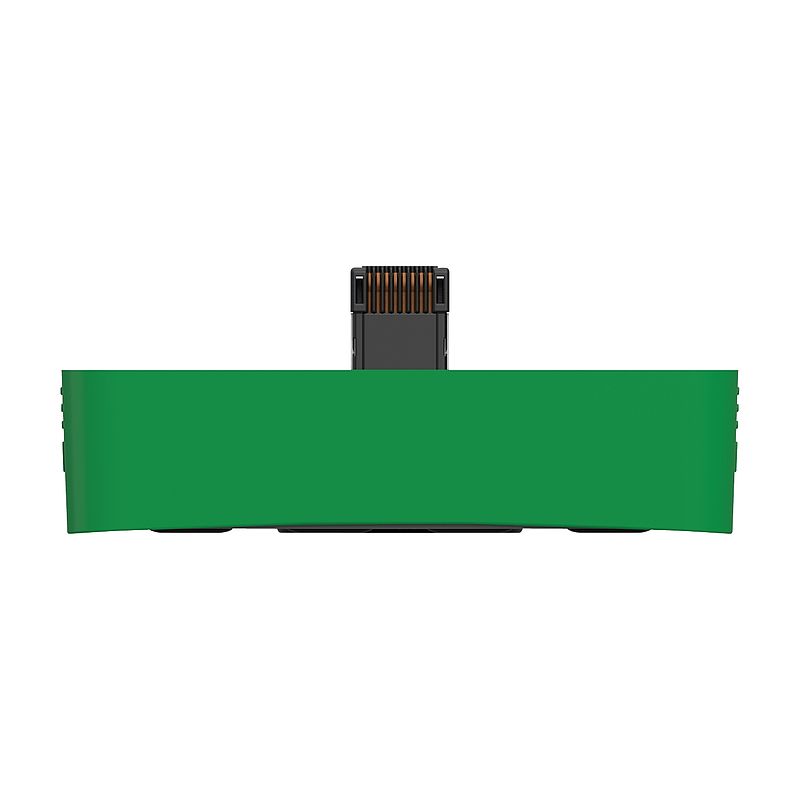

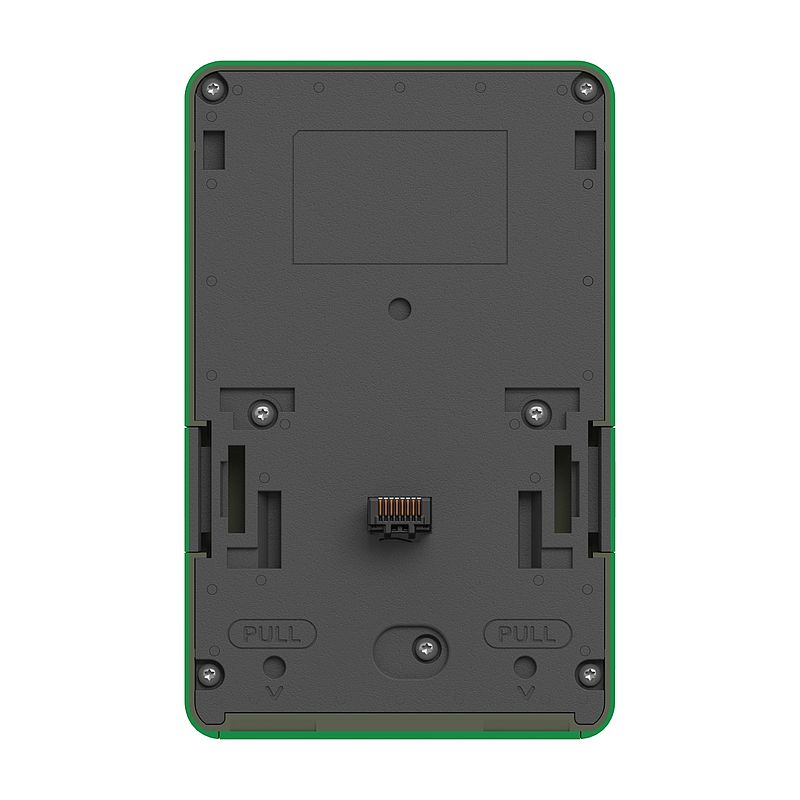

Grafisches Display-Terminal, 240x160 Pixel, IP65
VW3A1111
Materialpreisgruppe
: CI
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
CAE
|
Download |
|
Software - Data Library
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar |
| Kompatible Produktfamilie | Altivar Prozess ATV900 Altivar Prozess ATV600 Altivar Maschine ATV340 |
| Zubehör / Teilekategorie | Anzeige- und Signalisierungszubehör |
| Zubehör / Teiletyp | Anzeigegerät |
| Zubehör / Zielkategorie | Antrieb mit variabler Geschwindigkeit |
| Produktspezifische Anwendung | Zum Steuern, Einstellen und Konfigurierendes des Frequenzumrichters Speichern und Laden von Konfigurationen Anzeige der aktuellen Werte |
| Schutzart (IP) | IP65 | Zusatzmerkmale |
| Benutzersprache | Spanisch Rumänisch Türkisch Polnisch Schwedisch Estländisch Bulgarisch Englisch Russisch Griechisch Dänisch Ungarisch Chinesisch Norwegisch Litauisch Französisch Brasilianisch Deutsch Koreanisch Portugiesisch Finnisch Tschechisch Slowakisch Taiwanesisch Niederländisch Italienisch Ukrainisch |
| Echtzeituhr | Eingebaut |
| Batteriegröße | CR2032 |
| Batterielebensdauer | 10 Jahr(e) |
| Displaytyp | Hintergrundbeleuchteter LCD-Bildschirm weiß und rot |
| Anzeigekapazität der Meldungen | 8 Leitungen |
| Pixelauflösung | 240 x 160 |
| Produktgewicht | 0,2 kg | Montage |
| Umgebungstemperatur bei Betrieb | -15…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 284,000 g |
| VPE 1 Höhe | 5,800 cm |
| VPE 1 Breite | 14,000 cm |
| VPE 1 Länge | 18,800 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 20 |
| VPE 2 Gewicht | 6,500 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P06 |
| VPE 3 Menge | 80 |
| VPE 3 Gewicht | 32,776 kg |
| VPE 3 Höhe | 45,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | Cd0eb1b0-0b52-4d45-90f6-4bd8d825785f |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| PVC-frei | Ja |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 104 |
| Global warming ; Total life cycle | 104 kg CO2 eq. |
