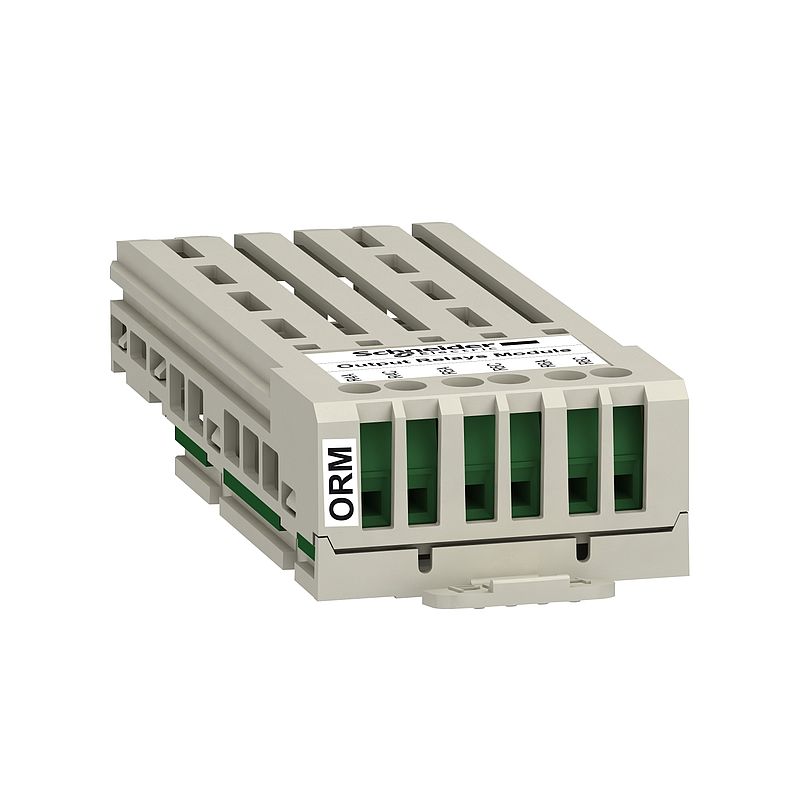

Erweitertes Relaismodul, 3 Relais
VW3A3204
Materialpreisgruppe
: CI
271,00 EUR
EAN Code: 3606480702532
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Produktumweltprofil
|
Download |
|
CAE
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
Zertifikat
|
Download |
|
Konformitätserklärung
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Zusätzliches Ausgangsmodul |
| Kompatible Produktfamilie | Altivar Maschine ATV340 Easy Altivar 610 Altivar Prozess ATV900 Altivar Prozess ATV600 |
| Eingangs-/Ausgangstyp | 3 Relaisausgang |
| Diskrete Ausgangsnummer | 3 |
| Digitaler Ausgang | (R4, R5, R6) Relais normalerweise geöffnet, Abfragezeit: 1 ms | Zusatzmerkmale |
| elektrische Lebensdauer | 100000 Zyklen |
| Min. Schaltstrom | 5 mA bei 24 V DC |
| maximaler Schaltstrom | 2 A bei 250 V AC auf induktiv Belastung, cos phi = 0,4 und L/R = 5 ms 2 A bei 30 V DC auf induktiv Belastung, cos phi = 0,4 und L/R = 5 ms 5 A bei 250 V AC auf ohmsch Belastung, cos phi = 1 und L/R = 5 ms 5 A bei 30 V DC auf ohmsch Belastung, cos phi = 1 und L/R = 5 ms |
| elektrische Verbindung | Schraubklemmenleiste, 1,5 mm² / AWG 16, 0,5 Nm |
| Produktgewicht | 0,4 kg | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 152,0 g |
| VPE 1 Höhe | 6,5 cm |
| VPE 1 Breite | 13,0 cm |
| VPE 1 Länge | 19,0 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 16 |
| VPE 2 Gewicht | 3,114 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data|
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) |
|
Quecksilberfrei
|
Ja |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 2a2f2e41-9976-44a1-aaef-cecaebe1de88 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
