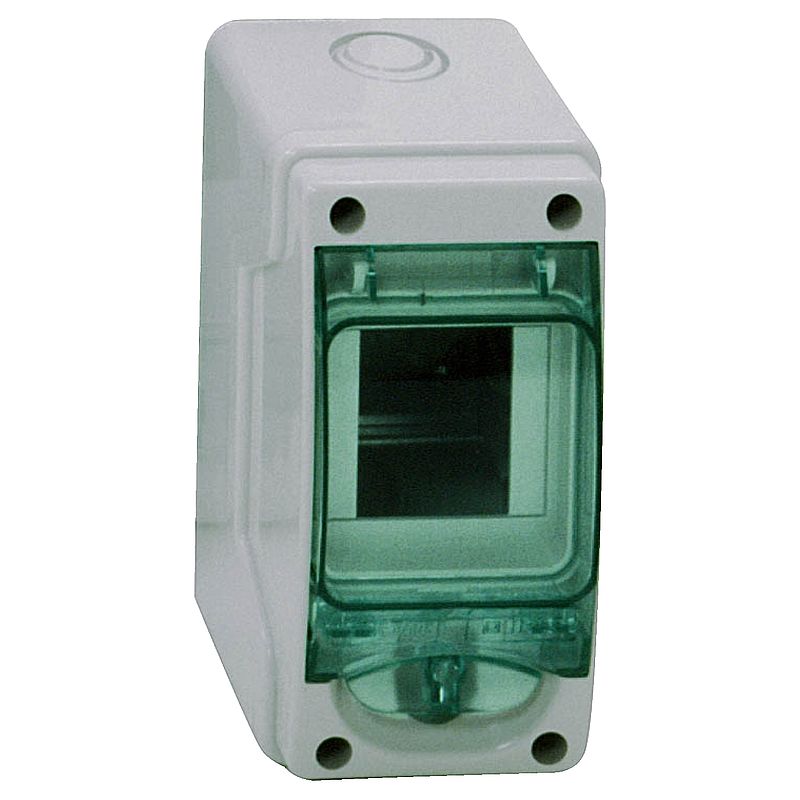

Kaedra Minigehäuse, 3 TE, IP65
13956
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Konformitätserklärung
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
Dieses Produkt ist kompatibel mit
: Kompatible Produkte
(4)
Verteilungen: Kompatible Produkte
Verteilungen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Kaedra |
| Produkt- oder Komponententyp | Wetterfestes Gehäuse |
| Gehäusetyp | Mini-Gehäuse für modulares Gerät |
| Zubehör im Lieferumfang des Gehäuses | 1 Beschriftungssatz |
| Beschreibung der Montageplatte | Ohne Montageplatte | Zusatzmerkmale |
| Gehäusemontage | Oberfläche |
| 9-mm-Raster | 6 |
| Anzahl der 18-mm-Module pro Reihe | 3 |
| Gesamtzahl der 18-mm-Module | 3 |
| Anzahl der horizontalen Reihen | 1 |
| elektrische Isolationsklasse | Klasse II Doppelisolierung |
| gelieferte Ausrüstung | 1 Markierungs-Bausatz |
| Art der Frontabdeckung | Transparent |
| [In] Bemessungsstrom | 32 A |
| Schienentyp | DIN |
| Anzahl der Ausschnitte PG ISO | 1 |
| Beschreibung der Verriegelungsoptionen | Optionale Verriegelung |
| Gehäusematerial | Selbstverlöschendes Polymer |
| Breite | 80 mm |
| Höhe | 150 mm |
| Tiefe | 98 mm |
| Innentiefe | 56 mm |
| Farbe | Tür: grün transparent Gehäuse: hellgrau (RAL 7035) |
Montage |
| Normen | IEC 60529 IEC 60439-3 EN 50102 EN 50262 IEC 670 |
| Feuerbeständigkeit | 750 °C entspricht IEC 60695-2-1 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Schutzart (IK) | IK09 entspricht EN 50102 |
| Umwelteigenschaften (UV) | UV-beständig: Klasse 3 entspricht ISO 4582:2010 UV-Beständigkeitstest entspricht ISO 4892-2:2013 |
| Überspannungskategorie | II |
| Umgebungstemperatur bei Betrieb | -25…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 270,0 g |
| VPE 1 Höhe | 8,0 cm |
| VPE 1 Breite | 9,8 cm |
| VPE 1 Länge | 15,0 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 20 |
| VPE 2 Gewicht | 5,75 kg |
| VPE 2 Höhe | 21,7 cm |
| VPE 2 Breite | 34 cm |
| VPE 2 Länge | 40 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 480 |
| VPE 3 Gewicht | 136,56 kg |
| VPE 3 Höhe | 101 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 120 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | B7c6f1d6-d622-4f6c-907b-f4c3173076cb |
