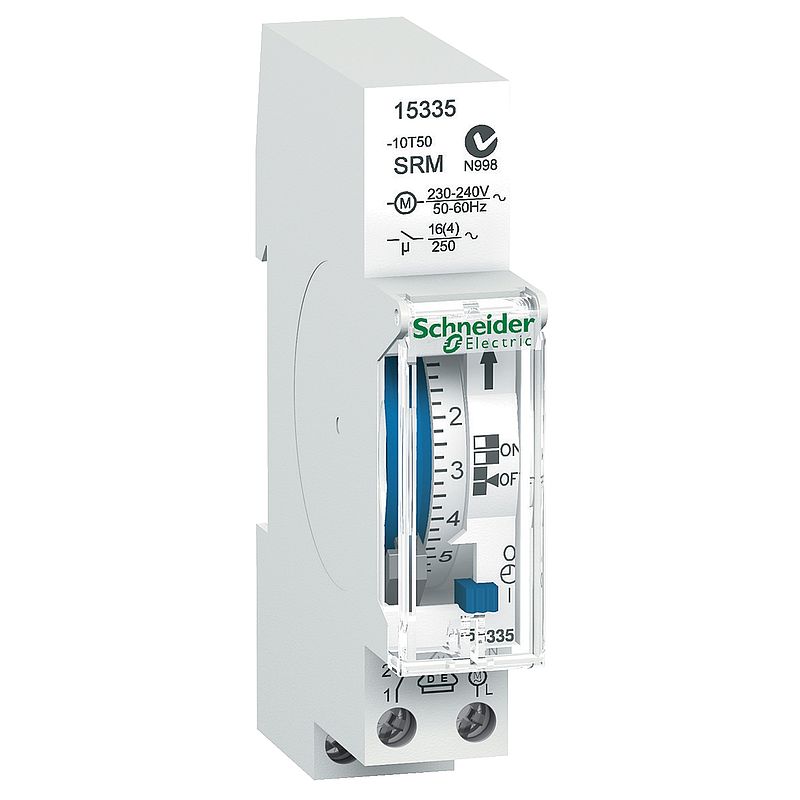

Zeitschaltuhr mechanisch IH24h 1c SRM, 1 TE, 24 Std., 1 Kanal -ohne Reserve
15335
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Broschüre
|
Download |
|
User guide
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
Produktumweltprofil
|
Download |
|
Entsorgungsinformation
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktsortiment | Acti9 |
| Produktname | Acti 9 IH |
| Kurzbezeichnung des Geräts | IH |
| Produkt- oder Komponententyp | Mechanical time switch |
| Anzahl der Kanäle | 1 |
| Funktion verfügbar | Manual time changeover | Zusatzmerkmale |
| Geräteanwendung | Gebäude |
| Lasttyp | Parallel-korrigierte Leuchtstofflampe 5 x 58 W 4,7 µF Parallel-korrigierte Leuchtstofflampe 7 x 40 W 7 µF Parallel-korrigierte Leuchtstofflampe 2 x 100 W 18 µF 230 V AC Halogenlampe 1.000 W 230 V AC Glühlampe 1.000 W Fluokompakt-Lampe 700 VA Kompakt-Leuchtstofflampe 150 W LED-Lampe < 2 W 30 W LED-Lampe > 2 W 300 W |
| Zyklusdauer | 24 h |
| Max. Anzahl der Schaltungen | 48 on - 48 off |
| Mindest-Intervalldauer | 15 min |
| Art der Einstellung | Manuelle Zeitumstellung |
| Messgenauigkeit | +/- 1 s/Tag 20 °C |
| Leistungsaufnahme in W | 0,5 W |
| maximaler Schaltstrom | 16 A - 250 V AC pf = 1 4 A - 250 V AC pf = 0,6 |
| [Ue] Betriebsbemessungsspannung | 230 V AC bei 50 Hz |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 2 |
| Farbton | Weiß (RAL 9003) |
| Anschlüsse - Klemmen | Schraubklemmen |
| Breite | 18 mm |
| Höhe | 90 mm |
| Tiefe | 66 mm |
| Produktgewicht | 0,097 kg | Montage |
| Umgebungstemperatur bei Betrieb | -25…50 °C |
| Schutzart (IP) | Klemmen: IP20 B | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 82,0 g |
| VPE 1 Höhe | 2,100 cm |
| VPE 1 Breite | 7,100 cm |
| VPE 1 Länge | 9,900 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 100 |
| VPE 2 Gewicht | 8,695 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
