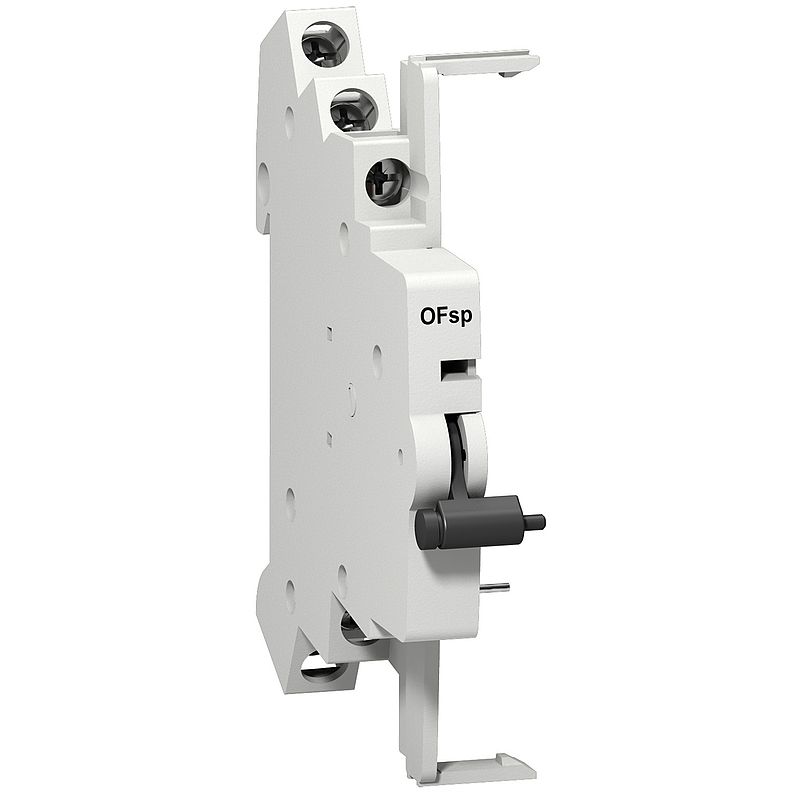

Hilfsschalter OFsp für ID 125A, 1W+1Ö, 6A
16940
Materialpreisgruppe : D7
Hauptdokumente
 Produktdatenblatt | Download |
| Declaration of Conformity (Sustainability) | Download |
| Gebrauchsanleitung | Download |
| CAD | Download |
| Katalog | Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (10)Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Multi 9 |
| Produkt- oder Komponententyp | Hilfsschalter OF |
| Kurzbezeichnung des Geräts | OFSP |
| Zusammensetzung der Signalkontakte | 1 Wechslerkontakt 1 NC |
| [In] Bemessungsstrom | AC-12 3 A bei 380 - 415 V, AC 50/60 Hz AC-12 6 A bei 220 - 240 V, AC 50/60 Hz DC-12 1 A bei 130 V, DC DC-12 1,5 A bei 60 V, DC DC-12 2 A bei 48 V, DC DC-12 6 A bei 24 V, DC | Zusatzmerkmale |
| Montagemodus | Fixiert |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | NEIN |
| Anschlüsse - Klemmen | Tunnelklemmen2 Kabel(n) 1…1,5 mm² - flexibel Tunnelklemmen2 Kabel(n) 1…1,5 mm² - fest |
| [M] Anzugsdrehmoment | 0,8 Nm | Montage |
| Normen | EN/IEC 60947-5-1 |
| Schutzart (IP) | IP20 entspricht EN/IEC 60947-5-1 |
| Verschmutzungsgrad | 3 entspricht EN/IEC 60947-5-1 |
| Umgebungstemperatur bei Betrieb | -25…50 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 52,0 g |
| VPE 1 Höhe | 2,7 cm |
| VPE 1 Breite | 8,1 cm |
| VPE 1 Länge | 9,5 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 45 |
| VPE 2 Gewicht | 2,746 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Garantie | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit EU-RoHS-Richtlinie  | Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
| Quecksilberfrei | Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
