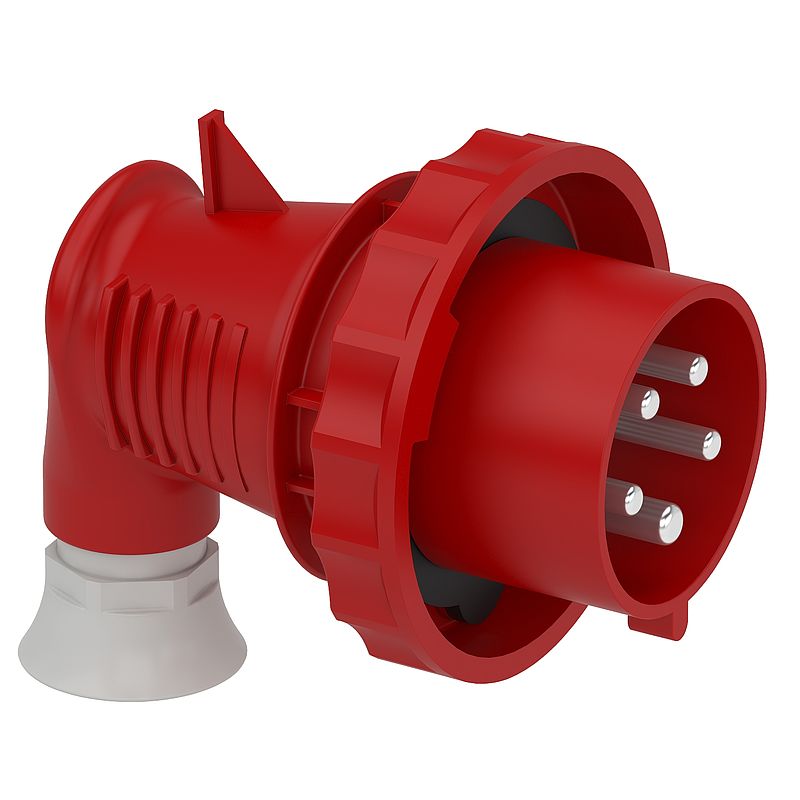

Industrie-Wechselstecker, 90° abgew., 32A, 3p+N+E, 380-415 V AC, IP67
81771
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Katalog
|
Download |
|
Produktumweltprofil
|
Download |
|
Informationsvideo
|
Download |
|
How To Video
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Erweiterungen: Kompatible Produkte
Erweiterungen (13)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Mureva |
| Produkt- oder Komponententyp | Stecker |
| Kurzbezeichnung des Geräts | Mureva plug |
| Stecker/Steckdosen-Kategorie | Niederspannung |
| Beschreibung der Pole | 3-polig + N + E |
| Netzwerktyp | AC |
| Ausgangsstandard | Industriell | Zusatzmerkmale |
| Stecker/Steckdose/Steuerstatus | Im 90°-Winkel |
| [In] Bemessungsstrom | 32 A |
| [Ue] Betriebsbemessungsspannung | 380 - 415 V |
| Netzwerkfrequenz | 50/60 Hz |
| Erd.-Zapf.-Pos. im Uhrzeigers. | 6 h |
| Stecker, Steckdosenmaterial | Gehäuse: selbstlöschender Kunststoffwerkstoff |
| Kontaktmaterial | Stifte: vernickeltes Messing |
| Anschlüsse - Klemmen | Unverlierbare Schrauben |
| Kabel-Querschnitt | 2,5…10 mm² |
| äußerer Kabeldurchmesser | 11,5…21 mm |
| Kabeleinführung | Kabelverschraubung |
| Gewindetyp | Pg 21 |
| Produktgewicht | 0,308 kg |
| Höhe | 141 mm |
| Breite | 116 mm |
| Tiefe | 116 mm |
| Farbe | Grau (RAL 7035) |
| Spannungfarbe | Rot | Montage |
| Normen | IEC 60309-2 IEC 60309-1 |
| Schutzart (IP) | IP67 entspricht IEC 60529 |
| Schutzart (IK) | IK08 entspricht EN 62262 |
| Feuerbeständigkeit | 850 °C entspricht IEC 60695-2-11 |
| Relative Luftfeuchtigkeit | 50 % bei 40 °C 70 % bei 30 °C 90 % bei 20 °C |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | 35 °C ( 86400 s ) -25…40 °C |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 285 g |
| VPE 1 Höhe | 15 cm |
| VPE 1 Breite | 10 cm |
| VPE 1 Länge | 11 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 6 |
| VPE 2 Gewicht | 1,862 kg |
| VPE 2 Höhe | 15,5 cm |
| VPE 2 Breite | 21 cm |
| VPE 2 Länge | 27 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 12 |
| VPE 3 Gewicht | 4,211 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
