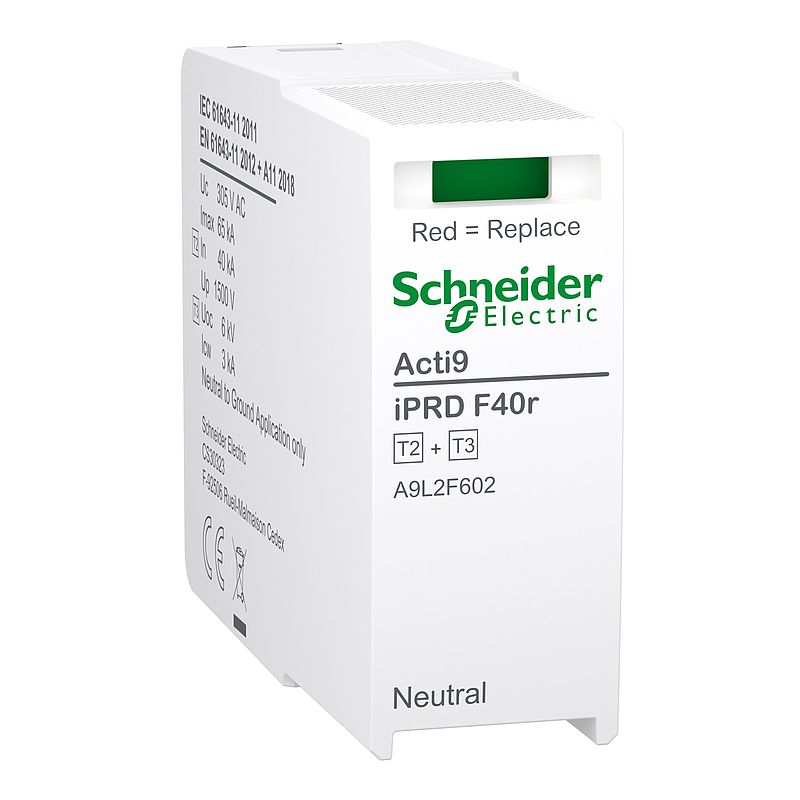

Ersatzschutzmodul für Überspannungsableiter iPRD F40r 3P+N, Typ 2+3, N-PE Modul, integr. Sicherung
A9L2F602
Materialpreisgruppe
: D6
Hauptdokumente
 Produktdatenblatt |
Download |
|
Instruction sheet
|
Download |
|
Promotional video
|
Video anzeigen |
|
Brochure
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
|
Declaration of conformity
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
Dieses Produkt ist kompatibel mit
Überspannungsschutz-Artikel: Kompatible Produkte
Überspannungsschutz-Artikel (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Kartusche |
| Kurzbezeichnung des Geräts | iPRD F40r |
| Kompatible Produktfamilie | Acti9 iPRD F40r |
| Typ des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Normen | IEC 61643-11:2011 EN 61643-11:2012 EN 61643-11:2018/A11 |
| Produktzertifizierungen | CE | Zusatzmerkmale |
| Typ der Überspannungsableiter-Klasse | Typ 2 + 3 |
| Technologie des Überspannungsableiters | GDT (Gasableiter) |
| Produktbestimmung | Überspannungsschutzgerät iPRD F40r 3P Überspannungsschutzgerät iPRD F40r 3P + N |
| geliefertes Zubehör | Sicherung (integriert) |
| Erdungssystem | TT TN-S |
| [Ue] Bemessungs-Betriebsspannung | 240 V AC 50/60 Hz |
| [In] Nennableitstoßstrom | Gleichtakt: 40 kA (N/PE) |
| [Imax] Max. Ableitstoßstrom | Gleichtakt: 65 kA N/PE |
| [Uc] höchste Dauerspannung | Gleichtakt: 305 V N/PE |
| [Up] Schutzpegel | Gleichtakt <1,5 kV N/PE |
| [Uoc] Leerlaufspannung | 6000 V Gleichtakt N/PE |
| [Ut] Zeitweilige Überspannung TOV | 1200 V N/PE 200 ms Festigkeit |
| [Ifi] Folgestrom | 100 A |
| Lokale Signalisierung | Betriebszustand: Kennbit (grün) Fehleranzeige: Kennbit (rot) |
| Montagemodus | Steckbar |
| Montagehalterung | In das SPD-Modul |
| 9-mm-Raster | 2 |
| Höhe | 45 mm |
| Breite | 18 mm |
| Tiefe | 57,2 mm |
| Produktgewicht | 42 g |
| Farbe | Weiß (RAL 9003) |
| Material | Thermoplastisch |
| [tA] Antwortzeit | < 100 ns | Montage |
| Schutzart (IP) | IP20 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Betriebshöhe | 0 - 4000 m |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 5,500 cm |
| VPE 1 Breite | 3,000 cm |
| VPE 1 Länge | 9,000 cm |
| Verpackungsgewicht (Lbs) | 56,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 24 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 1,801 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| SCIP-Nummer | A9614fa2-07f8-47d1-a2fe-e27b32003d8d |
| Rücknahme | Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Total lifecycle Carbon footprint | 2 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1.4185443141144496 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 1 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.017634402978309236 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.12393787777297285 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0.1 kg CO2 eq. |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 0 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.28810060211736144 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.3 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 2 |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Recyclingfähigkeitspotential in % | 51 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=A9L2F602_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=A9L2F602_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
