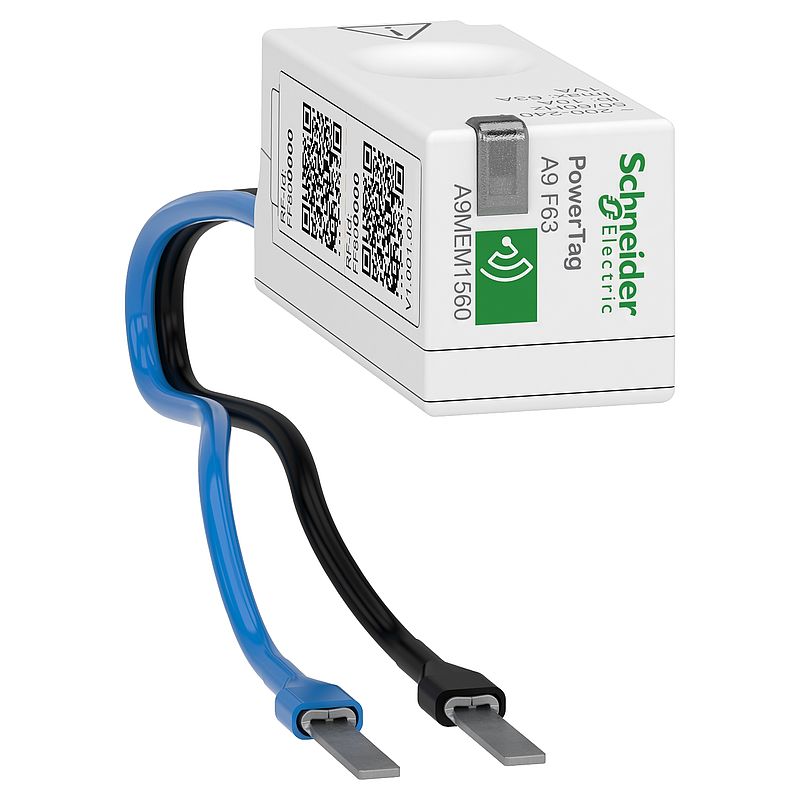

Energiezähler, PowerTag Flex 63A 1P+N, Funk, Position oben und unten, Genauigkeitsklasse 1
A9MEM1560
Materialpreisgruppe
: DT
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Produktumweltprofil
|
Download |
|
Anwendungshinweise
|
Download |
|
Firmware - History, Utility & Others
|
Download |
|
Entsorgungsinformation
|
Download |
|
Firmware
|
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Benutzerhandbuch
|
Download |
|
How To Video
|
Video anzeigen |
|
Informationsvideo
|
Video anzeigen |
|
Software - Hotfix & Patch
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Technische Zeichnung
|
Download |
|
Broschüre
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Gebrauchsanleitung
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Produktname | PowerTag A9 F63 |
| Produkt- oder Komponententyp | Energiesensor |
| Pole | 1P + N |
| [Imax] Max. Strom | 63 A |
| Produktspezifische Anwendung | Kostenzuweisung Lastüberwachung Stromkreisüberwachung Überlastsalarm Energiemanagement |
| Kompatibilität des Konzentrators | Acti 9 Smartlink SI B Acti 9 Smartlink SI D Acti 9 PowerTag Link C Acti 9 PowerTag Link Acti 9 PowerTag Link HD Harmony Hub Wiser IP-Modul EcoStruxure Schalttafel Server Universal EcoStruxure Schalttafel Server Erweitert PrismaSet Active |
| Kompatible Produktfamilie | Acti 9 Acti9 iCV40 Acti 9 Vigi iC40 Acti 9 Vigi iC60 Acti 9 Acti9 iDD40 XA Acti 9 Acti9 iCV40 XA Acti 9 Vigi iDT40 |
| Messwerttyp | Wirkenergie Strom Spannung Leistungsfaktor Wirkleistung |
| Genauigkeitsklasse | Klasse 1 Strom entspricht IEC 61557-12 Klasse 0,5 Spannung entspricht IEC 61557-12 Klasse 1 Wirkleistung entspricht IEC 61557-12 Klasse 1 Wirkenergie entspricht IEC 61557-12 Klasse 1 Leistungsfaktor entspricht IEC 61557-12 |
| Montageort | Oben oder unten |
| Montagehalterung | Auf Leistungsschalter |
| Produktbestimmung | Schaltanlage |
| Eventmanagement | Spannungsverlust mit gemessenem Strom bei Spannungsverlust |
| Übertragungsmedium | Funkfrequenz 2,4…2,4835 GHz entspricht IEEE 802.15.4 |
| Emissionsleistung | 10 mW |
| [Ib] Basisstrom | 10 A |
| Eingangsstrom | 40 mA |
| Sättigungsstrom | 130 A | Zusatzmerkmale |
| Montagemodus | Durch Schrauben (Klemmen) |
| Elektroanschluss (Spannungserfassung & Stromversorgung) | Drähte mit Kabelende |
| Kabel-Querschnitt | 1 fest Kabel 1,5…16 mm² 2 verseilt Kabel 1,5…2,5 mm² 2 fest Kabel 1,5…2,5 mm² 1 verseilt Kabel 1,5…16 mm² |
| Kabellänge | 0,25 m |
| Versorgungsspannung | 200 - 240 V AC, +/-20 % |
| Zusammensetzung des Kabels | 1 x 0,33 mm² |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Max. Stromverbrauch | 1 VA |
| Normen | IEC 61557-12 IEC 61010-1 IEC 61010-2-030 IEC 61326-1 ETSI EN 300 328 ETSI EN 301 489-1 |
| Höhe | Sensorelement: 20 mm |
| Breite | Sensorelement: 18 mm |
| Tiefe | Sensorelement: 44,5 mm |
| Produktgewicht | 16 g |
| Farbe | Weiß (RAL 9003) | Montage |
| Gütesiegel | CE |
| Richtlinien | 2014/53/EU - Funkanlagenrichtlinie |
| Betriebshöhe | 0 - 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Überspannungskategorie | III conforming to IEC 61010-1 |
| Messkategorie | Kategorie III conforming to IEC 61010-2-030 |
| Schutzart (IP) | IP20 conforming to IEC 60529 |
| Schutzart (IK) | IK05 |
| Verschmutzungsgrad | 3 |
| Relative Luftfeuchtigkeit | 0…95 % bei 45 °C entspricht IEC 60721-3-3 |
| Vibrationsfestigkeit | 3M4 entspricht IEC 60721-3-3 |
| Elektromagnetische Verträglichkeit | Industrielle elektromagnetische Umgebung entspricht IEC 61326-1 Abgestrahlte Störungen entspricht ETSI EN 301 489-17 Elektromagnetische Aussendung entspricht IEC 62311 |
| Umwelteigenschaften | Staubbeständig Klasse 3S3 entspricht IEC 60721-3-3 Salznebel Klasse 3C2 entspricht IEC 60721-3-3 Für Einsatz in Innenräumen |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 44,000 g |
| VPE 1 Höhe | 5,000 cm |
| VPE 1 Breite | 6,000 cm |
| VPE 1 Länge | 8,500 cm |
| VPE 2 Art | S02 |
| VPE 2 Menge | 48 |
| VPE 2 Gewicht | 2,463 kg |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | 0a6e0675-6074-45ae-bda6-119653400651 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 8 |
