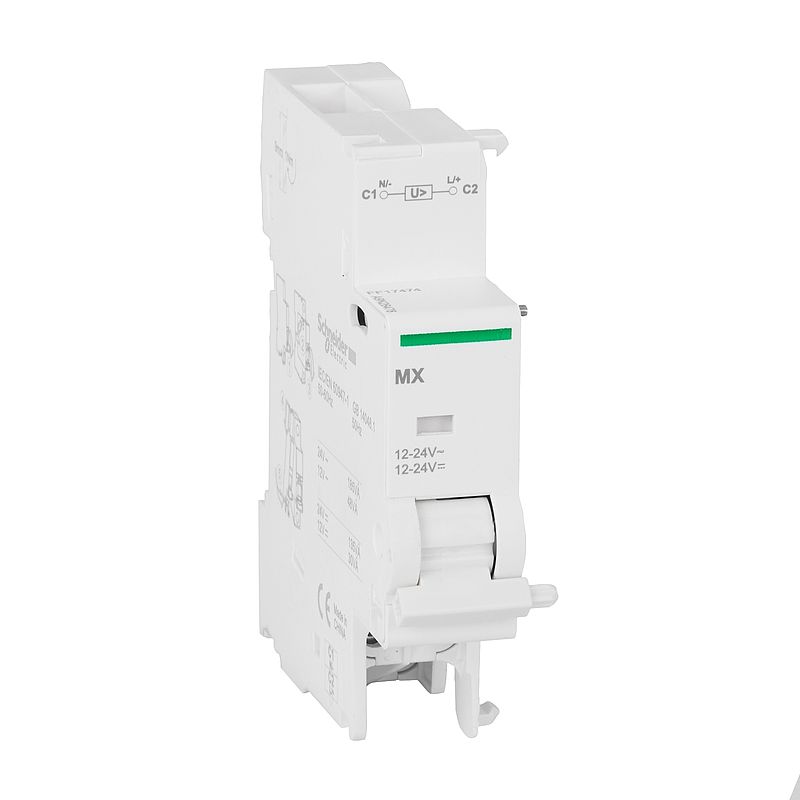

Arbeitsstromauslöser MX 12-24VAC / 12-24VDC
A9N26478
Materialpreisgruppe : D7
Hauptdokumente
 Produktdatenblatt | Download |
| Umweltzertifikat (ROHS/REACH) | Download |
| Gebrauchsanleitung | Download |
| Katalog | Download |
| CAD | Download |
| Entsorgungsinformation | Download |
| Produktumweltprofil | Download |
| Konformitätserklärung | Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (8)Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Arbeitsstromauslöser |
| Kurzbezeichnung des Geräts | MX |
| [Uc] Steuerkreisspannung | 12 - 24 V AC 50/60 Hz 12 - 24 V DC |
| 9-mm-Raster | 2 | Zusatzmerkmale |
| Kompatible Produktfamilie | Acti 9 Acti 9 iDPN Acti 9 Acti9 C120 Acti 9 Acti 9 C40 Acti 9 Acti9 C60H-DC Acti 9 Acti9 C60NA-DC Acti 9 Acti9 C60PV-DC Acti 9 Acti 9 DPN Vigi Acti 9 Acti 9 DT40 Acti 9 Acti9 DT60 Acti 9 Acti 9 ID C40 Acti 9 Acti 9 IDc Acti 9 Acti 9 ITG40 Acti 9 Acti 9 ID Acti 9 Acti9 SW60-DC |
| Lokale Signalisierung | Aktionsanzeige |
| Montagemodus | Fixiert |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben: ja |
| Höhe | 82,5 mm |
| Breite | 18 mm |
| Tiefe | 73,5 mm |
| Produktgewicht | 60 g |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Schraubklemmenleiste (unten) - 2 Kabel(n) 1,5 mm² - flexibel Schraubklemmenleiste (unten) - 2 Kabel(n) 1,5 mm² - flexibel mit Aderendhülse Schraubklemmenleiste (unten) - 1 Kabel(n) 0,5…2,5 mm² - fest |
| Drahtabisolierungslänge | 9 mm für unten Verbindung |
| [M] Anzugsdrehmoment | 1 Nm unten |
| Kompatibilitätscode | MX | Montage |
| Normen | EN/IEC 60947-5-1 |
| Produktzertifizierungen | LCIE KEMA ASTA ASEFA |
| Tropentauglichkeit | 2 entspricht EN/IEC 60947-5-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -25…50 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 71,000 g |
| VPE 1 Höhe | 2,500 cm |
| VPE 1 Breite | 8,000 cm |
| VPE 1 Länge | 9,500 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 627,000 g |
| VPE 2 Höhe | 8,500 cm |
| VPE 2 Breite | 9,500 cm |
| VPE 2 Länge | 26,500 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 72 |
| VPE 3 Gewicht | 6,092 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Garantie | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie  | Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
| Quecksilberfrei | Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
10 Dokumente
| EU_declaration_MX_iMX 15/04/24 · Konformitätserklärung | 0,5 MB | Download |
| MX_iMX_EU declaration 15/04/24 · Konformitätserklärung | 0,5 MB | Download |
| Acti9 - AUXILIARIES MSU - Product Environmental Profile 15/04/24 · Produktumweltprofil | 0,4 MB | Download |
| AUXILIARIES iMSU 15/04/24 · Entsorgungsinformation | 0,3 MB | Download |
| MX Shunt trip - Undervoltage release MN MNs MSU - 3D CAD 15/04/24 · CAD | 0,3 MB | Download |
| Installationsgeräte ZXKACTI9 · 15/04/24 · Katalog | 36,5 MB | Download |
| 18 mm Auxiliaries for C60, C120, DPN - Instructions for box S1A8552701 · 15/04/24 · Gebrauchsanleitung | 0,1 MB | Download |
| A9N26478 REACh-Erklärung 03/04/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
| A9N26478 China-RoHS-Erklärung 03/04/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
| A9N26478 EU-RoHS-Erklärung 03/04/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
