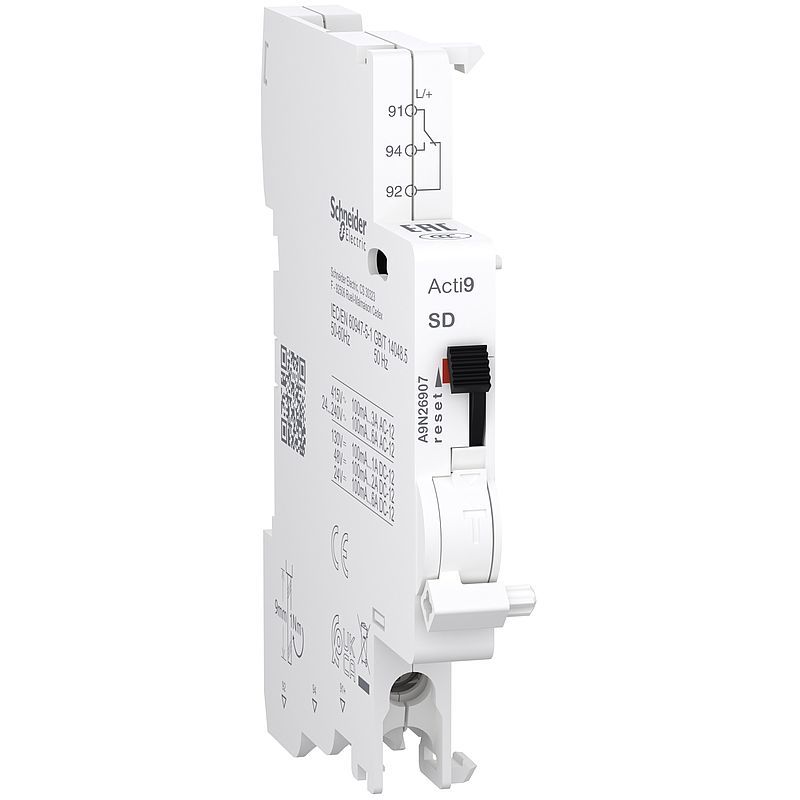

Fernmeldeschalter, Acti9, SD, 100mA - 6A, AC/DC, Anschluss unten
A9N26907
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Konformitätserklärung
|
Download |
|
Informationsvideo
|
Video anzeigen |
|
Broschüre
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (6)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Fehlerkontakt |
| Kurzbezeichnung des Geräts | SD |
| Zusammensetzung der Signalkontakte | 1 Wechslerkontakt |
| [In] Bemessungsstrom | 0,1…6 A bei 24 - 250 V, AC 50/60 Hz 0,1…6 A bei 24 - 240 V, AC 50/60 Hz 0,1…3 A bei 415 V, AC 50/60 Hz 0,1…6 A bei 24 V, DC 0,1…2 A bei 48 V, DC 0,1…1,5 A bei 60 V, DC 0,1…1 A bei 130 V, DC |
| 9-mm-Raster | 1 |
| Normen | EN/IEC 60947-5-1 GB/T 14048.5 |
| Produktzertifizierungen | CE UKCA |
| Gütesiegel | EAC CCC |
Zusatzmerkmale |
| [Ui] Bemessungs-Isolationsspannung | 500 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Lokale Signalisierung | Mechanische Anzeige |
| Montagemodus | Aufsteckbar |
| Montageort | Linke Seite des Leistungsschalters |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben: ja |
| Höhe | 85,3 mm |
| Breite | 9 mm |
| Tiefe | 68 mm |
| Produktgewicht | 30 g |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Schraubklemmenleiste (unten) 1 Kabel(n) 0,5…2,5 mm² - fest Schraubklemmenleiste (unten) 2 Kabel(n) 1,5 mm² - flexibel Schraubklemmenleiste (unten) 2 Kabel(n) 1,5 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 9 mm |
| [M] Anzugsdrehmoment | 1 Nm unten | Montage |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Tropentauglichkeit | 2 |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 2,200 cm |
| VPE 1 Breite | 8,000 cm |
| VPE 1 Länge | 9,400 cm |
| VPE 1 Gewicht | 38,000 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 8,800 cm |
| VPE 2 Breite | 10,200 cm |
| VPE 2 Länge | 26,800 cm |
| VPE 2 Gewicht | 510,000 g |
| VPE 3 Art | S03 |
| VPE 3 Menge | 108 |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm |
| VPE 3 Gewicht | 6,165 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| SCIP-Nummer | 28bfb466-f950-4025-8655-16cfe4e6c6f3 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 1 |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
