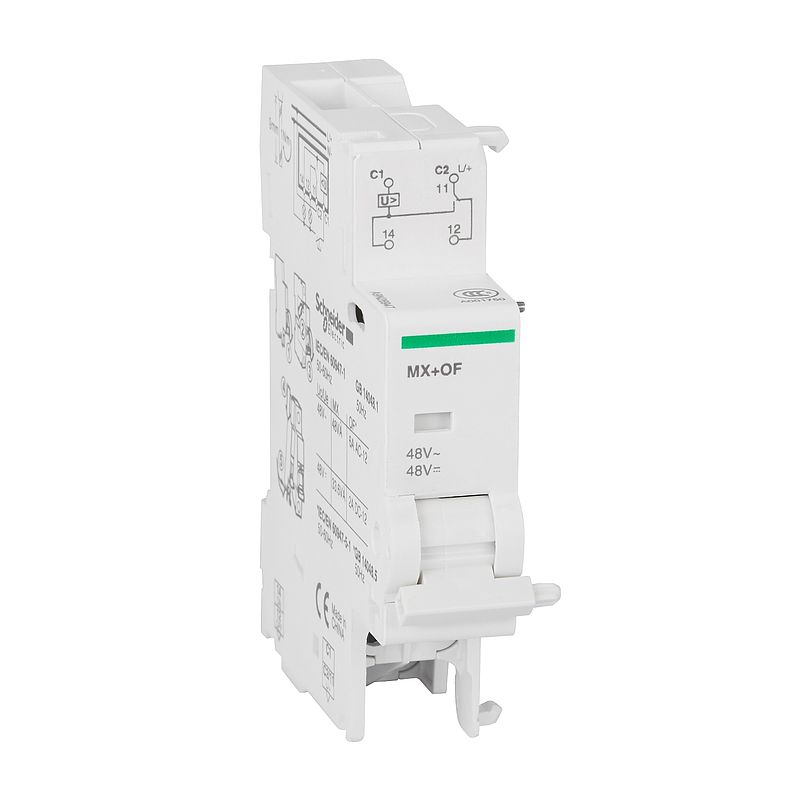

Arbeitsstromauslöser MX+Hilfskontakt OF, 48V AC/DC
A9N26947
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Konformitätserklärung
|
Download |
|
Produktumweltprofil
|
Download |
|
Entsorgungsinformation
|
Download |
Dieses Produkt ist kompatibel mit
Leistungsschalter: Kompatible Produkte
Leistungsschalter (8)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Arbeitsstromauslöser mit Hilfsschalter OF |
| Kurzbezeichnung des Geräts | MX + OF |
| Zusammensetzung der Signalkontakte | 1 Wechslerkontakt |
| [Uc] Steuerkreisspannung | 48 V AC 50/60 Hz 48 V DC |
| 9-mm-Raster | 2 | Zusatzmerkmale |
| Kompatible Produktfamilie | Acti 9 Acti 9 iDPN Acti 9 Acti9 C120 Acti 9 Acti9 C40 Acti 9 Acti9 C60H-DC Acti 9 Acti9 C60NA-DC Acti 9 Acti9 C60PV-DC Acti 9 Acti 9 DPN Vigi Acti 9 Acti9 DT40 Acti 9 Acti9 DT60 Acti 9 Acti9 ID C40 Acti 9 Acti9 IDc Acti 9 Acti9 ITG40 Acti 9 Acti 9 ID Acti 9 Acti 9 DPN |
| Lokale Signalisierung | Aktionsanzeige |
| Montagemodus | Fixiert |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben: ja |
| Höhe | 82,5 mm |
| Breite | 18 mm |
| Tiefe | 73,5 mm |
| Produktgewicht | 65 g |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Klemmenanschluss - 1 Kabel(n) 2,5 mm² - flexibel |
| Drahtabisolierungslänge | 9 mm |
| [M] Anzugsdrehmoment | 1 Nm |
| Kompatibilitätscode | MX + OF | Montage |
| Normen | EN/IEC 60947-1 |
| Produktzertifizierungen | LCIE ASEFA KEMA ASTA |
| Tropentauglichkeit | 2 entspricht EN/IEC 60947-5-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -25…50 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 73,000 g |
| VPE 1 Höhe | 2,900 cm |
| VPE 1 Breite | 7,900 cm |
| VPE 1 Länge | 9,300 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 640,000 g |
| VPE 2 Höhe | 8,500 cm |
| VPE 2 Breite | 10,000 cm |
| VPE 2 Länge | 26,500 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 72 |
| VPE 3 Gewicht | 6,244 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| REACh free of SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Toxic heavy metal free | Ja |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
