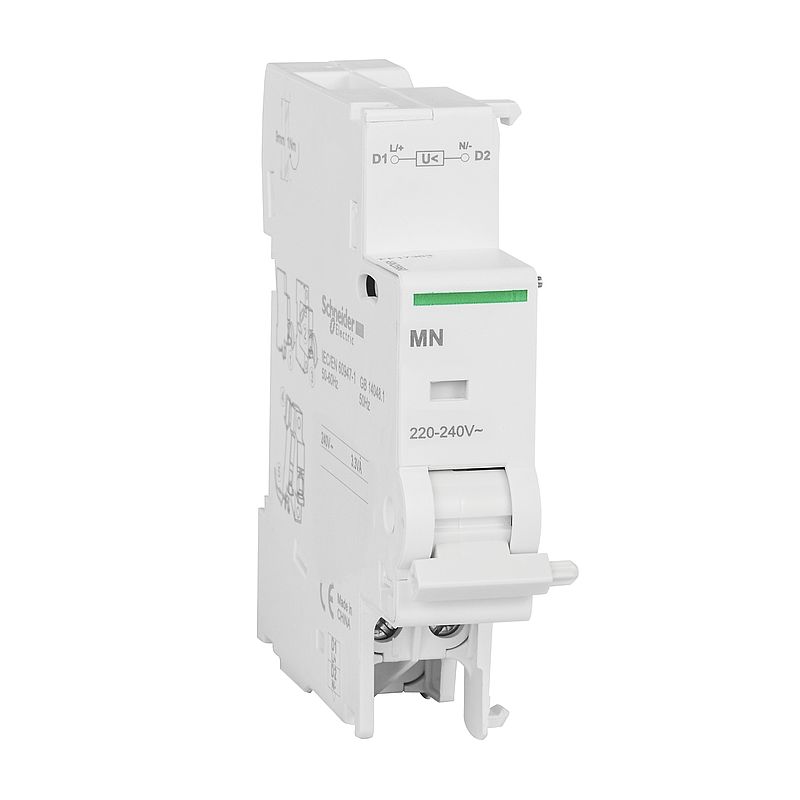

Unterspannungsauslöser MN, 220-240V AC
A9N26960
Materialpreisgruppe : D7
Hauptdokumente
 Produktdatenblatt | Download |
| Declaration of Conformity (Sustainability) | Download |
| Broschüre | Download |
| Gebrauchsanleitung | Download |
| CAD | Download |
| Katalog | Download |
| Circularity Profile | Download |
| Offenlegung von Umweltinformationen | Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (8)Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Unterspannungsauslöser |
| Kurzbezeichnung des Geräts | MN |
| [Uc] Steuerkreisspannung | 220 - 240 V AC 50/60 Hz |
| Kontrolltyp | Standard |
| 9-mm-Raster | 2 | Zusatzmerkmale |
| Kompatible Produktfamilie | Acti 9 (Acti 9 iDPN) Acti 9 (Acti9 C120) Acti 9 (Acti 9 C40) Acti 9 (Acti9 C60H-DC) Acti 9 (Acti9 C60NA-DC) Acti 9 (Acti9 C60PV-DC) Acti 9 (Acti 9 DPN Vigi) Acti 9 (Acti 9 DT40) Acti 9 (Acti9 DT60) Acti 9 (Acti 9 ID C40) Acti 9 (Acti 9 IDc) Acti 9 (Acti 9 ITG40) Acti 9 (Acti 9 ID) Acti 9 (Acti 9 DPN) |
| Lokale Signalisierung | Aktionsanzeige |
| Montagemodus | Fixiert |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben: JA |
| Höhe | 82,5 mm |
| Breite | 18 mm |
| Tiefe | 73,5 mm |
| Produktgewicht | 66 g |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Klemmenanschluss - 1 Kabel(n) 2,5 mm² - flexibel Klemmenanschluss - 1 Kabel(n) 2,5 mm² - fest Klemmenanschluss - 2 Kabel(n) 1,5 mm² - flexibel Klemmenanschluss - 2 Kabel(n) 1,5 mm² - fest |
| Drahtabisolierungslänge | 9 mm |
| [M] Anzugsdrehmoment | 1 Nm |
| Kompatibilitätscode | MN | Montage |
| Normen | EN/IEC 60947-5-1 |
| Produktzertifizierungen | KEMA ASTA LCIE ASEFA |
| Tropentauglichkeit | 2 entspricht EN/IEC 60947-5-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -25…50 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 75,600 g |
| VPE 1 Höhe | 3,000 cm |
| VPE 1 Breite | 7,500 cm |
| VPE 1 Länge | 9,500 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 663,000 g |
| VPE 2 Höhe | 8,500 cm |
| VPE 2 Breite | 10,000 cm |
| VPE 2 Länge | 26,500 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 72 |
| VPE 3 Gewicht | 6,368 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Garantie | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie  | Konform EU-RoHS-Deklaration |
| Quecksilberfrei | Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
