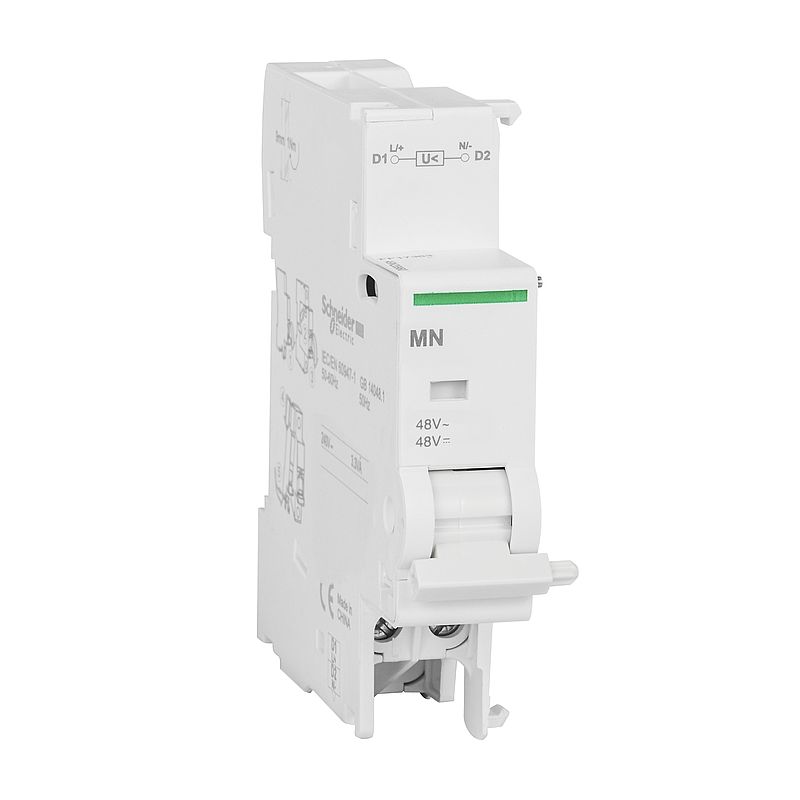

Unterspannungsauslöser MN, 48V AC/DC
A9N26961
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Konformitätserklärung
|
Download |
|
Produktumweltprofil
|
Download |
|
Entsorgungsinformation
|
Download |
Dieses Produkt ist kompatibel mit
Leistungsschalter: Kompatible Produkte
Leistungsschalter (8)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Unterspannungsauslöser |
| Kurzbezeichnung des Geräts | MN |
| [Uc] Steuerkreisspannung | 48 V AC 50/60 Hz 48 V DC |
| Kontrolltyp | Standard |
| 9-mm-Raster | 2 | Zusatzmerkmale |
| Kompatible Produktfamilie | Acti 9 Acti 9 iDPN Acti 9 Acti9 C120 Acti 9 Acti9 C40 Acti 9 Acti9 C60H-DC Acti 9 Acti9 C60NA-DC Acti 9 Acti9 C60PV-DC Acti 9 Acti 9 DPN Vigi Acti 9 Acti9 DT40 Acti 9 Acti9 DT60 Acti 9 Acti9 ID C40 Acti 9 Acti9 IDc Acti 9 Acti9 ITG40 Acti 9 Acti 9 ID Acti 9 Acti 9 DPN |
| Lokale Signalisierung | Aktionsanzeige |
| Montagemodus | Fixiert |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben: ja |
| Höhe | 82,5 mm |
| Breite | 18 mm |
| Tiefe | 73,5 mm |
| Produktgewicht | 66 g |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Schraubklemmenleiste (unten) - 2 Kabel(n) 1,5 mm² - flexibel Schraubklemmenleiste (unten) - 2 Kabel(n) 1,5 mm² - flexibel mit Aderendhülse Schraubklemmenleiste (unten) - 1 Kabel(n) 0,5…2,5 mm² - fest |
| Drahtabisolierungslänge | 9 mm für unten Verbindung |
| [M] Anzugsdrehmoment | 1 Nm unten |
| Kompatibilitätscode | MN | Montage |
| Normen | EN/IEC 60947-1 |
| Produktzertifizierungen | ASEFA ASTA LCIE KEMA |
| Tropentauglichkeit | 2 entspricht EN/IEC 60947-5-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -25…50 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 73,000 g |
| VPE 1 Höhe | 8,000 cm |
| VPE 1 Breite | 3,000 cm |
| VPE 1 Länge | 9,500 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 638,000 g |
| VPE 2 Höhe | 8,500 cm |
| VPE 2 Breite | 10,000 cm |
| VPE 2 Länge | 26,700 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 72 |
| VPE 3 Gewicht | 6,250 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
