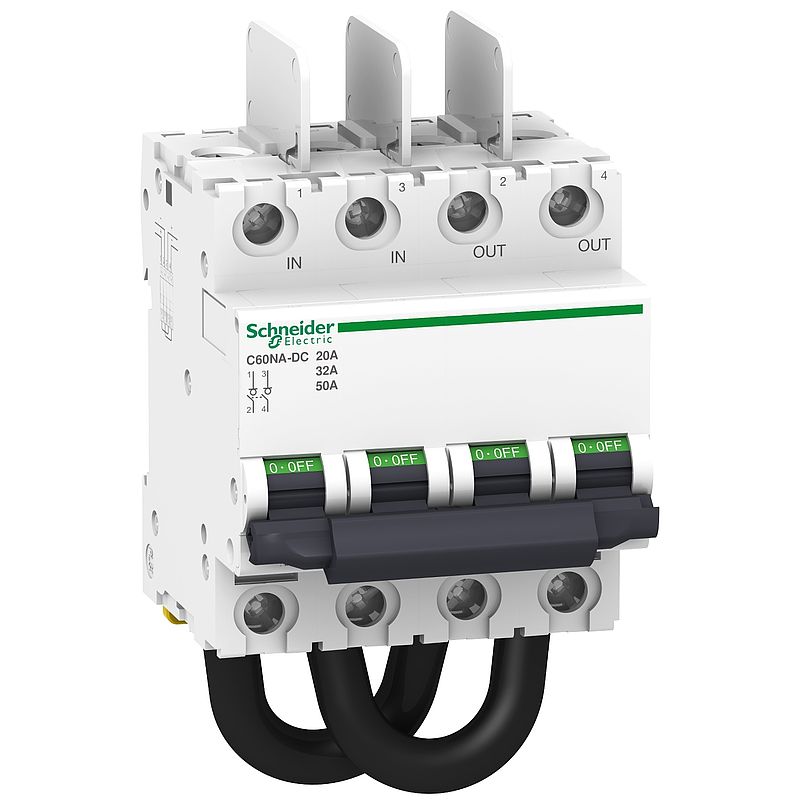

Lasttrennschalter C60NA-DC, 2P, 1.000V DC, Anschlüsse oben
A9N61690
Materialpreisgruppe
: D3
144,50 EUR
EAN Code: 3606480504136
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Produktumweltprofil
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Konformitätserklärung
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Schaltanwendung | Photovoltaik-PV-Anlage Photovoltaikwechselrichterschutz |
| Baureihe | Acti9 |
| Baureihe | C60 |
| Produkt- oder Komponententyp | Lasttrennschalter |
| Produktname | C60 |
| Kurzbezeichnung des Geräts | C60NA-DC |
| Beschreibung der Pole | 2P |
| Nutzungskategorie | DC-21B |
| Eignung für Isolation | Ja entspricht EN/IEC 60947-3 | Zusatzmerkmale |
| Nennbetriebsstrom Ie | 20 A DC-21B 1.000 V DC 32 A DC-21B 800 V DC 50 A DC-21B 700 V DC |
| Spannungsabfall | 100 mV 5,02 MOhm 2 W 20 A 151 mV 5,02 MOhm 4,53 W 30 A 201 mV 5,02 MOhm 8,04 W 40 A 251 mV 5,02 MOhm 12,55 W 60 A |
| [Ui] Bemessungs-Isolationsspannung | 1000 V DC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| Kontrolltyp | Kippschalter |
| Lokale Signalisierung | ON/OFF-Anzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 8 |
| Höhe | 132,7 mm |
| Breite | 72 mm |
| Tiefe | 77,4 mm |
| Produktgewicht | 0,545 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 300 Zyklen |
| Anschlüsse - Klemmen | Tunnelklemme (oben) 1…35 mm² fest Tunnelklemme (oben) 1…25 mm² flexibel Vorverdrahtetes Kabel (Unterseite) |
| Drahtabisolierungslänge | 14 mm |
| [M] Anzugsdrehmoment | 3,5 Nm |
| Kompatibilitätscode | C60NA-DC |
| Polarity sensitivity | No (can protect against bi-directional current) | Montage |
| Normen | EN/IEC 60947-3 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 565 g |
| VPE 1 Höhe | 8 cm |
| VPE 1 Breite | 7,5 cm |
| VPE 1 Länge | 13,6 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 30 |
| VPE 2 Gewicht | 17,797 kg |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 240 |
| VPE 3 Gewicht | 147,9 kg |
| VPE 3 Höhe | 50 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 120 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Toxic heavy metal free | Ja |
|
Mercury free
|
Ja |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
