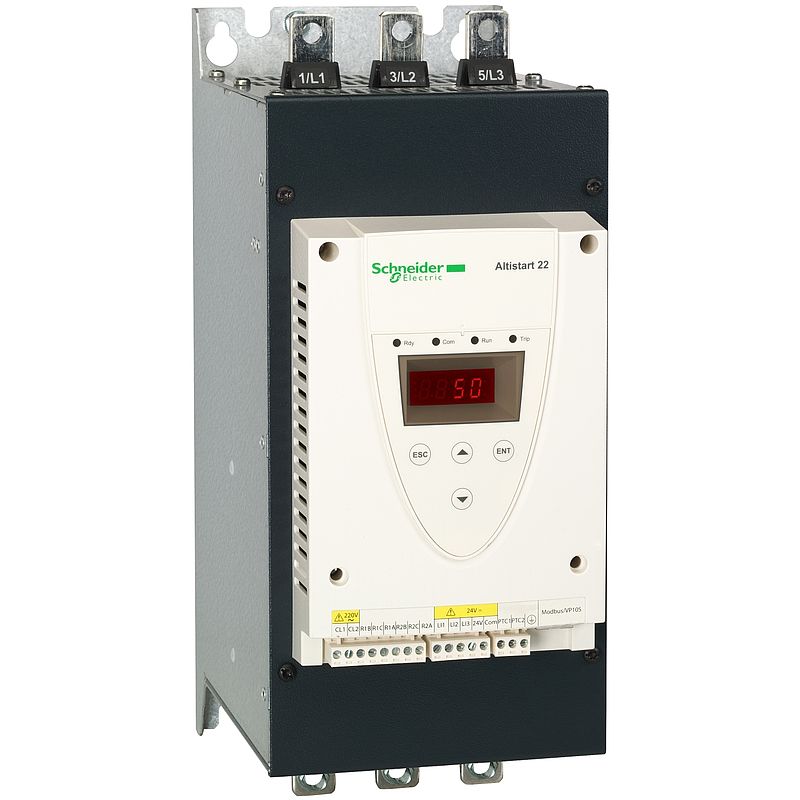

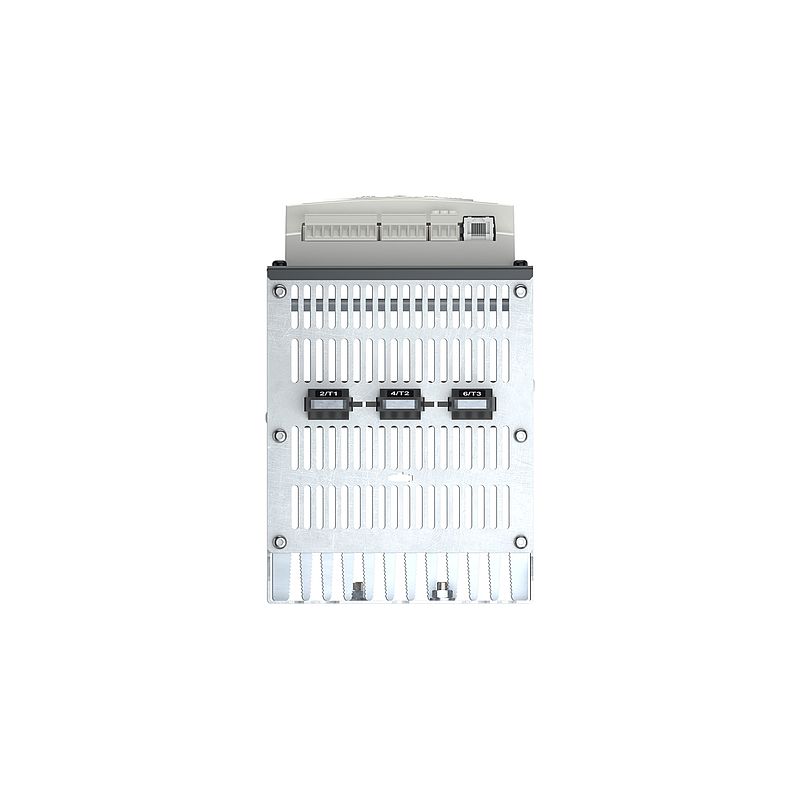

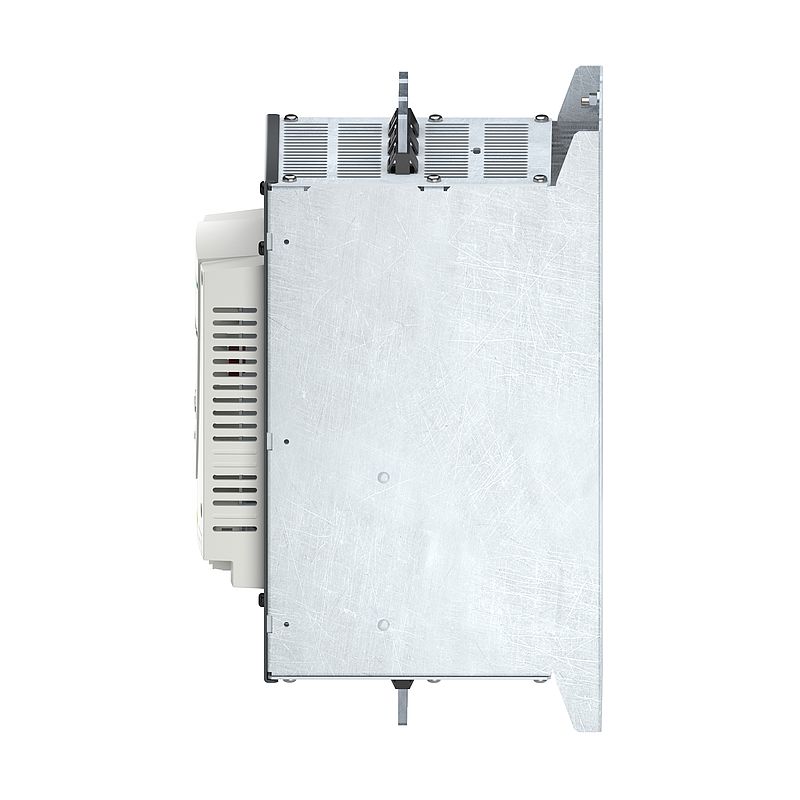

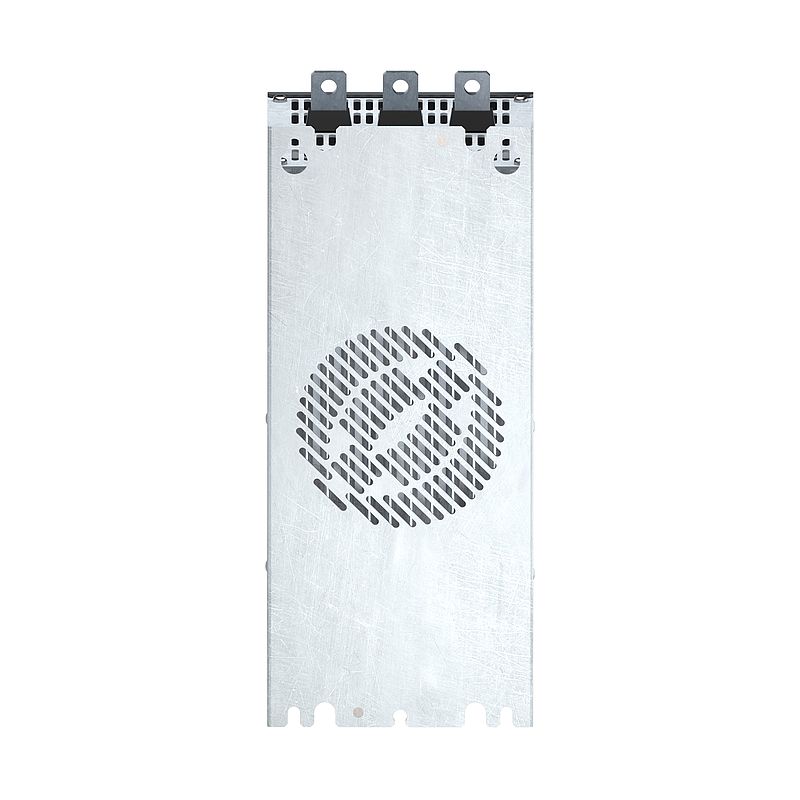

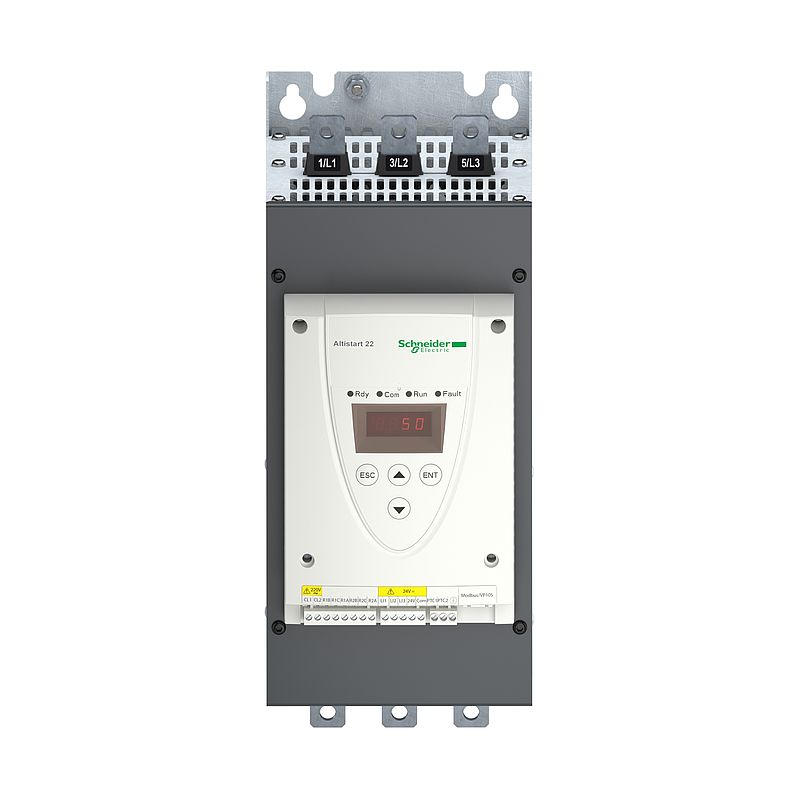

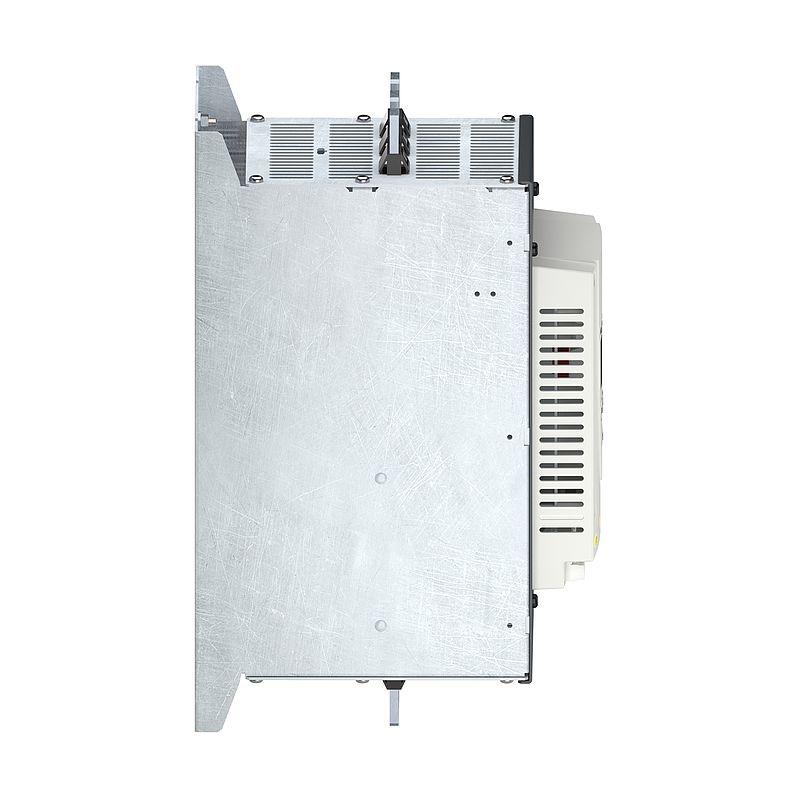

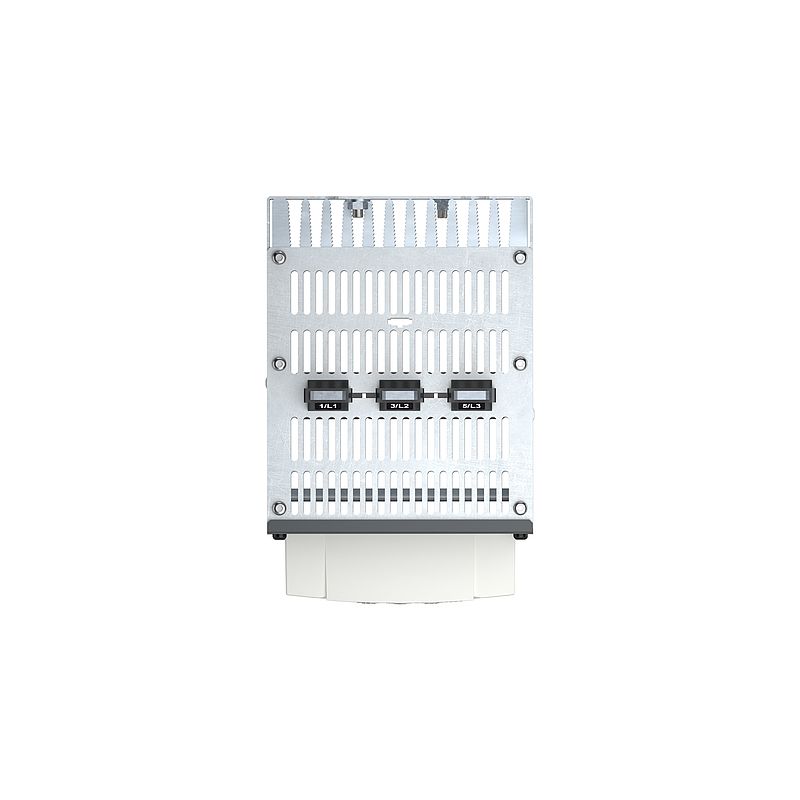

Sanftanlasser, ATS22, Steuerspannung 230V, Bemessungsstrom 115A 440V
ATS22C11Q
Materialpreisgruppe
: CN
1.837,00 €
Demnächst nicht mehr lieferb…
Der Service wird eingestellt am: 29. June 2035
Eingestellt am: 11. August 2025
EAN Code: 3606480167249
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Circularity Profile
|
Download |
|
Software - Data Library
|
Download |
|
User guide
|
Download |
|
Instruction sheet
|
Download |
|
Declaration of conformity
|
Download |
|
CAD
|
Download |
|
Certificate
|
Download |
|
Katalog
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altistart 22 |
| Produkt- oder Komponententyp | Sanftanlasser |
| Produktbestimmung | Asynchronmotoren |
| Produktspezifische Anwendung | Pumpen und Lüfter |
| Komponentenname | ATS22 |
| Anzahl der Netzphasen | 3 Phasen |
| [UH,nom] Bemessungs-Betriebsspannung | 230-440 V -15 - +10 % |
| Motorleistung (kW) | 30 kW 230 V 55 kW 400 V 55 kW 440 V |
| werksseitige Einstellung Strom | 100 A |
| Verlustleistung (W) | 73 W für Standardanwendungen |
| Nutzungskategorie | AC - 53 A |
| Art des Starts | Start mit Drehzahlregelung (auf 3,5 In begrenzter Strom) |
| IcL-Nenngröße für Anlasser | 110 A für Anschluss in der Motorversorgungsleitung für Standardanwendungen |
| Schutzart (IP) | IP20 | Zusatzmerkmale |
| Bauweise | Mit Kühlkörper |
| Funktion verfügbar | Interner Bypass |
| Versorgungsspannungsgrenzen | 195…484 V |
| Versorgungsfrequenz | 50 - 60 Hz -10 - +10 % |
| Netzwerkfrequenz | 45 - 66 Hz |
| Geräteanschluss | In der Motorversorgungsleitung In die Dreieckschaltung des Motors |
| Steuerkreisspannung | 230 V -15 - +10 % 50/60 Hz |
| Verbrauch Steuerkreis | 20 W |
| Anzahl diskrete Ausgänge | 2 |
| Digitaler Ausgang | Relaisausgänge R1 230 V running, alarm, trip, stopped, not stopped, starting, ready Wechsler (W) Relaisausgänge R2 230 V running, alarm, trip, stopped, not stopped, starting, ready Wechsler (W) |
| minimaler Schaltstrom | 100 mA bei 12 V DC (Relaisausgänge) |
| maximaler Schaltstrom | 5 A 250 V AC ohmsch 1 Relaisausgänge 5 A 30 V DC ohmsch 1 Relaisausgänge 2 A 250 V AC induktiv 0,4 20 ms Relaisausgänge 2 A 30 V DC induktiv 7 ms Relaisausgänge |
| Anzahl diskrete Eingänge | 3 |
| Digitaler Eingang | (LI1, LI2, LI3) Logik, 5 mA 4,3 kOhm |
| Eingangsspannung der Digitaleingänge | 24 V <lt/>= 30 V |
| digitaler Logikeingang | Positive Logik LI1, LI2, LI3 bei Status 0: <lt/> 5 V und <lt/>= 2 mA bei Status 1: <gt/> 11 V, >= 5 mA |
| Ausgangsstrom | 0,4 - 1 Icl einstellbar |
| PTC-Messfühler - Eingang | 750 Ohm |
| Kommunikationsprotokoll | Modbus |
| Anschlusstyp | 1 RJ45 |
| Kommunikationsdatenverbindung | Seriell |
| Physikalische Schnittstelle | RS485 Multidrop |
| Übertragungsgeschwindigkeit | 4800, 9600 or 19200 bps |
| Installiertes Gerät | 31 |
| Schutzart | Phasenausfall: Linie Thermischer Schutz: Motor Thermischer Schutz: Starter |
| Beschriftung | CE |
| Kühlungstyp | Erzwungene Konvektion |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Höhe | 356 mm |
| Breite | 150 mm |
| Tiefe | 229,5 mm |
| Produktgewicht | 18 kg |
| Motorleistungsbereich AC-3 | 30…50 kW bei 200…240 V 3 Phasen 55…100 kW bei 380…440 V 3 Phasen |
| Typ des Motorstarters | Sanftanlasser | Montage |
| Elektromagnetische Verträglichkeit | Leitungsgebundene und abgestrahlte Emissionen Level A entspricht IEC 60947-4-2 Gedämpfte oszillierende Wellen Level 3 entspricht IEC 61000-4-12 Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2 Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4 Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3 Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5 |
| Normen | IEC 60947-4-2 |
| Produktzertifizierungen | UL CSA GOST C-Tick CCC |
| Vibrationsfestigkeit | 1 Gn (f= 13…200 Hz) entspricht IEC 60068-2-6 1,5 mm (f= 2…13 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Geräuschpegel | 56 dB |
| Verschmutzungsgrad | Stufe 2 entspricht IEC 60664-1 |
| Relative Luftfeuchtigkeit | 0…95 % ohne Kondensation oder Tropfwasser entspricht IEC 60068-2-3 |
| Umgebungstemperatur bei Betrieb | -10…40 °C (ohne Leistungsminderung) 40…60 °C (mit Strom Derating mit 2,2 % je Grad) |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Betriebshöhe | <lt/>= 1.000 m ohne Leistungsminderung > 1000 - < 2000 m mit Strom-Reduktion von 2,2% je weitere 100 m |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 12,744 kg |
| VPE 1 Höhe | 25,000 cm |
| VPE 1 Breite | 33,000 cm |
| VPE 1 Länge | 41,000 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 4 |
| VPE 2 Gewicht | 64,472 kg |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
|
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | F0ceff13-4dac-4695-a2e7-71002043e88b |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
