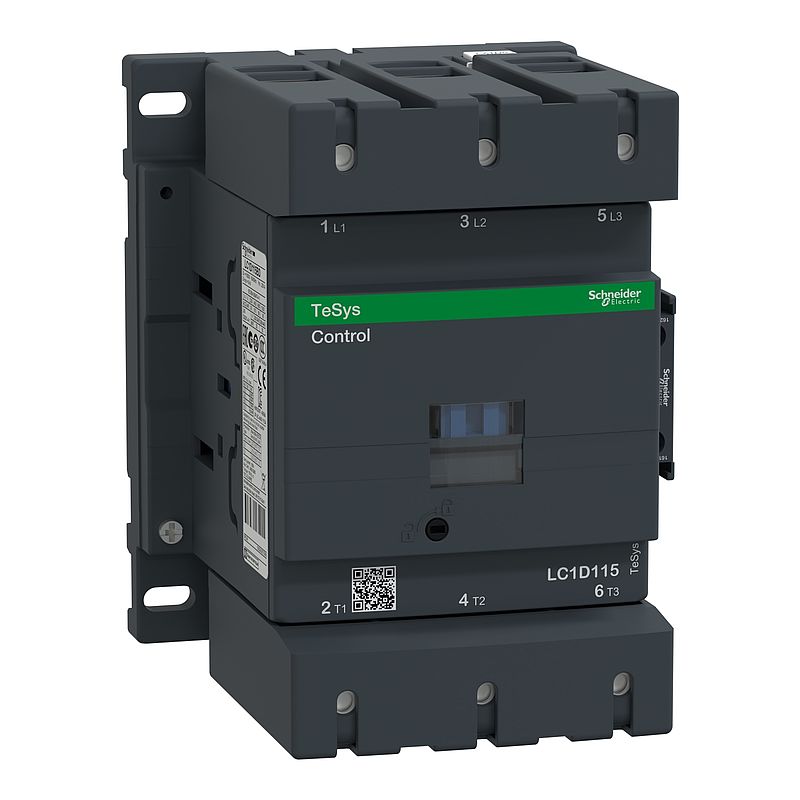

Leistungsschütz LC1D 3p, +1S+1Ö, 55 kW, 115 A, 400 V AC3, Spule 24 V DC
LC1D115BD
Materialpreisgruppe
: A2
550,00 EUR
Demnächst nicht mehr lieferb…
Eingestellt am: 11. March 2025
EAN Code: 3389110376463
Hauptdokumente
 Produktdatenblatt |
Download |
|
Maßzeichnung
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
Informationsvideo
|
Video anzeigen |
|
Leistungsbeschreibung
|
Download |
|
Produktumweltprofil
|
Download |
|
Entsorgungsinformation
|
Download |
|
Konformitätserklärung
|
Download |
|
CAD
|
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Zertifikat
|
Download |
|
Technische Zeichnung
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | TeSys |
| Baureihe | TeSys Deca |
| Produkt- oder Komponententyp | Schütz |
| Kurzbezeichnung des Geräts | LC1D |
| Anwendung des Schützes | Ohmsche Last Motorsteuerung |
| Nutzungskategorie | AC-4 AC-1 AC-3 AC-3e |
| Beschreibung der Pole | 3P |
| [Ue] Betriebsbemessungsspannung | Stromkreis: <= 1.000 V AC 25 - 400 Hz Stromkreis: <= 300 V DC |
| [Ie] Betriebsbemessungstrom | 200 A (bei <60 °C) bei <= 440 V AC AC-1 für Stromkreis 115 A (bei <60 °C) bei <= 440 V AC AC-3 für Stromkreis 115 A (bei <60 °C) bei <= 440 V AC AC-3e für Stromkreis |
| [Uc] Steuerkreisspannung | 24 V DC | Zusatzmerkmale |
| Motorleistung (kW) | 30 kW bei 220 - 230 V AC 50/60 Hz (AC-3) 55 kW bei 380 - 400 V AC 50/60 Hz (AC-3) 59 kW bei 415 - 440 V AC 50/60 Hz (AC-3) 75 kW bei 500 V AC 50/60 Hz (AC-3) 80 kW bei 660 - 690 V AC 50/60 Hz (AC-3) 65 kW bei 1.000 V AC 50/60 Hz (AC-3) 18,5 kW bei 400 V AC 50/60 Hz (AC-4) 30 kW bei 220 - 230 V AC 50/60 Hz (AC-3e) 55 kW bei 380 - 400 V AC 50/60 Hz (AC-3e) 59 kW bei 415 - 440 V AC 50/60 Hz (AC-3e) 75 kW bei 500 V AC 50/60 Hz (AC-3e) 80 kW bei 660 - 690 V AC 50/60 Hz (AC-3e) 65 kW bei 1.000 V AC 50/60 Hz (AC-3e) |
| Motorleistung PS (UL / CSA Standards) | 30 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motoren 40 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motoren 75 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motoren 100 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motoren |
| Kompatibilitätscode | LC1D |
| Strommast Kontaktzusammensetzung | 3 S |
| Sicherheitsabdeckung | Mit |
| [Ith] Konventioneller thermischer Strom in freier Luft | 200 A (bei 60 °C) für Stromkreis |
| [Irms] Bemessungseinschaltvermögen | 1260 A bei 440 V für Stromkreis entspricht IEC 60947 140 A AC für Signalschaltkreis entspricht IEC 60947-5-1 250 A DC für Signalschaltkreis entspricht IEC 60947-5-1 |
| Nenn-Unterbrechungskapazität | 1100 A bei 440 V für Stromkreis entspricht IEC 60947 |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 250 A 40 °C - 10 min für Stromkreis 550 A 40 °C - 1 min für Stromkreis 950 A 40 °C - 10 s für Stromkreis 1100 A 40 °C - 1 s für Stromkreis 100 A - 1 s für Signalschaltkreis 120 A - 500 ms für Signalschaltkreis 140 A - 100 ms für Signalschaltkreis |
| Zugehörige Absicherung | 250 A gG bei <= 690 V Koordination Typ 1 für Stromkreis 200 A gG bei <= 690 V Koordination Typ 2 für Stromkreis 10 A gG für Signalschaltkreis |
| Durchschnittliche Impedanz | 0,6 MOhm - Ith 200 A 50 Hz für Stromkreis |
| Verlustleistung pro Pol | 24 W AC-1 7,9 W AC-3 7,9 W AC-3e |
| [Ui] Bemessungs-Isolationsspannung | Stromkreis: 600 V CSA zertifiziert Stromkreis: 600 V UL zertifiziert Stromkreis: 1000 V entspricht IEC 60947-4-1 Signalschaltkreis: 690 V entspricht IEC 60947-1 Signalschaltkreis: 600 V CSA zertifiziert Signalschaltkreis: 600 V UL zertifiziert |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht IEC 60947 |
| Niveau des Sicherheitslevels | B10d = 684932 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1 B10d = 10000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1 |
| Mechanische Lebensdauer | 8 Mcycles |
| Elektrische Lebensdauer | 0,8 Mcycles 200 A AC-1 bei Ue <= 440 V 0,95 Mcycles 115 A AC-3 bei Ue <= 440 V 0,95 Mcycles 115 A AC-3e bei Ue <= 440 V |
| Steuerstromkreis-Typ | DC Standard |
| Spulentechnologie | Mit integraler Unterdrückungseinheit |
| Steuerkreisspannungsgrenzen | 0,75 - 1,2 Uc (-40…55 °C):Betrieb DC 0,15 - 0,4 Uc (-40…70 °C):Abfallspannung DC 1 - 1,2 Uc (55…70 °C):Betrieb DC |
| Anzugsleistung in W | 270…365 W (bei 20 °C) |
| Halteleistungsaufnahme in W | 2,4…5,1 W bei 20 °C |
| Betriebszeit | 20 - 35 ms Schließung 40 - 75 ms Öffnung |
| Zeitkonstante | 25 ms |
| maximale Betriebsrate | 1200 cyc/h at 60 °C |
| Anschlüsse - Klemmen | Steuerkreis: Schraubklemmenleisten 2 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende Steuerkreis: Schraubklemmenleisten 1 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende Steuerkreis: Schraubklemmenleisten 1 1…2,5 mm² - Kabelfestigkeit: flexibel ohne Kabelende Steuerkreis: Schraubklemmenleisten 2 1…2,5 mm² - Kabelfestigkeit: flexibel ohne Kabelende Steuerkreis: Schraubklemmenleisten 1 1…2,5 mm² - Kabelfestigkeit: starr ohne Kabelende Steuerkreis: Schraubklemmenleisten 2 1…2,5 mm² - Kabelfestigkeit: starr ohne Kabelende Stromkreis: Stecker 1 10…120 mm² - Kabelfestigkeit: flexibel ohne Kabelende Stromkreis: Stecker 2 10…50 mm² - Kabelfestigkeit: flexibel ohne Kabelende Stromkreis: Stecker 1 10…120 mm² - Kabelfestigkeit: flexibel mit Kabelende Stromkreis: Stecker 2 10…50 mm² - Kabelfestigkeit: flexibel mit Kabelende Stromkreis: Stecker 1 10…120 mm² - Kabelfestigkeit: starr ohne Kabelende Stromkreis: Stecker 2 10…50 mm² - Kabelfestigkeit: starr ohne Kabelende |
| Anzugsdrehmoment | Steuerkreis: 1,2 Nm - auf Schraubklemmenleisten - mit Schraubenzieher flach Ø 6 Steuerkreis: 1,2 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Philips Nr. 2 Stromkreis: 12 Nm - auf Stecker Sechskant Schraubenkopf 4 mm Steuerkreis: 1,2 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Position Nr. 2 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Typ der Hilfskontakte | Typ mechanisch verbunden 1 S + 1 Ö entspricht IEC 60947-5-1 Typ Spiegelkontakt 1 Ö entspricht IEC 60947-4-1 |
| Signalisierungskreisfrequenz | 25 - 400 Hz |
| Min. Schaltspannung | 17 V for Signalschaltkreis |
| Min. Schaltstrom | 5 mA for Signalschaltkreis |
| Isolierwiderstand | > 10 MOhm for Signalschaltkreis |
| Nicht überlappende Zeit | 1,5 ms bei Aberregung zwischen Schließer- und Öffnerkontakt 1,5 ms bei Ansteuerung zwischen Schließer- und Öffnerkontakt |
| Montagehalterung | Platte Schiene |
Montage |
| Normen | CSA C22.2 Nr. 14 EN 60947-4-1 IEC 60947-4-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ UL 60947-4-1 CSA C22.2 Nr. 60947-4-1 JIS C8201-4-1 |
| Produktzertifizierungen | UL CSA CCC UKCA CE EAC Marine |
| Schutzart (IP) | IP20 Vorderseite entspricht IEC 60529 |
| Schutzbehandlung | TH entspricht IEC 60068-2-30 |
| Klimafestigkeit | entspricht IACS E10 Feuchtwärme-Exposition entspricht IEC 60947-1 Anhang Q Kategorie D Feuchtwärme-Exposition |
| zulässige Geräte-Umgebungstemperatur | -40…60 °C 60…70 °C mit Unterlastung |
| Betriebshöhe | 0 - 3.000 m |
| Feuerbeständigkeit | 850 °C entspricht IEC 60695-2-1 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Mechanische Robustheit | Schwingungen Schütz geöffnet (2 Gn, 5 - 300 Hz) Schwingungen Schütz geschlossen (4 Gn, 5 - 300 Hz) Schocks Schütz geschlossen (15 Gn für 11 ms) Schocks Schütz geöffnet (6 Gn für 11 ms) |
| Höhe | 158 mm |
| Breite | 120 mm |
| Tiefe | 136 mm |
| Produktgewicht | 2,5 kg | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 22,000 cm |
| VPE 1 Breite | 20,000 cm |
| VPE 1 Länge | 23,000 cm |
| VPE 1 Gewicht | 2,478 kg |
| VPE 2 Art | P06 |
| VPE 2 Menge | 27 |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 79,798 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Nachhaltige Verpackung | Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| PVC-frei | Ja |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 94 |
