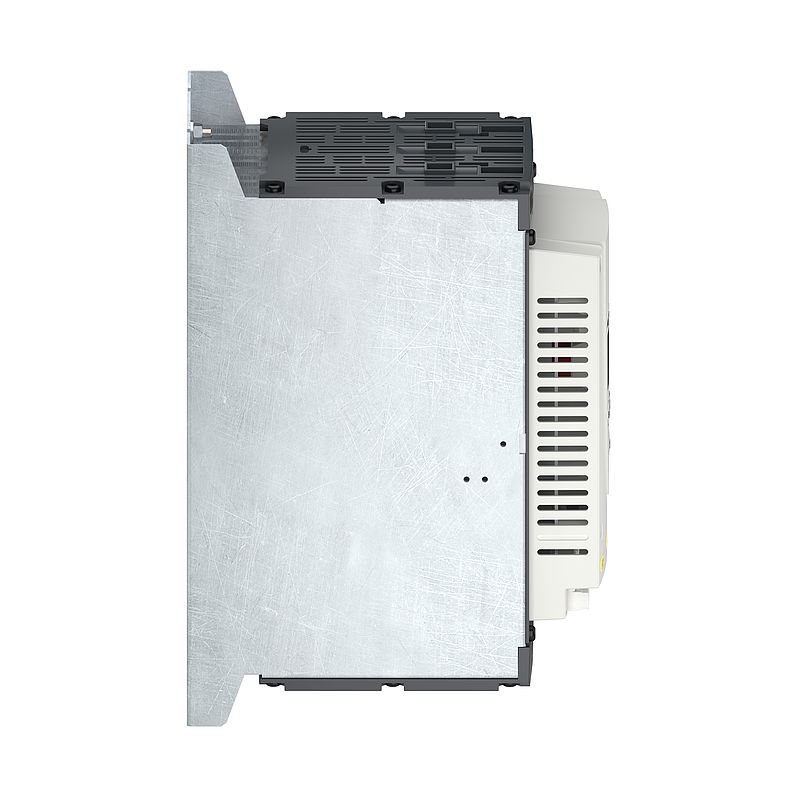

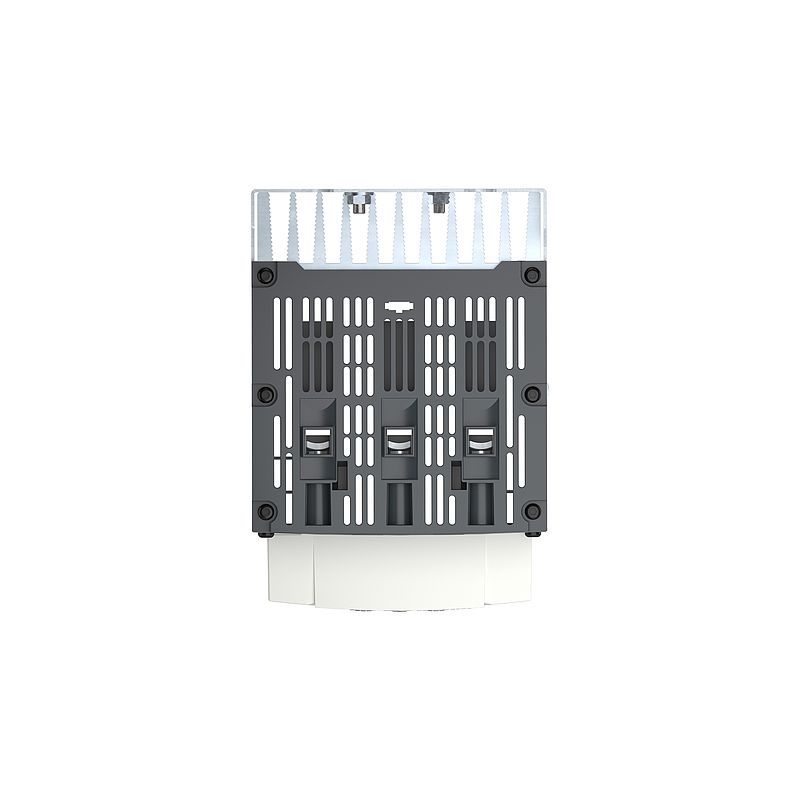

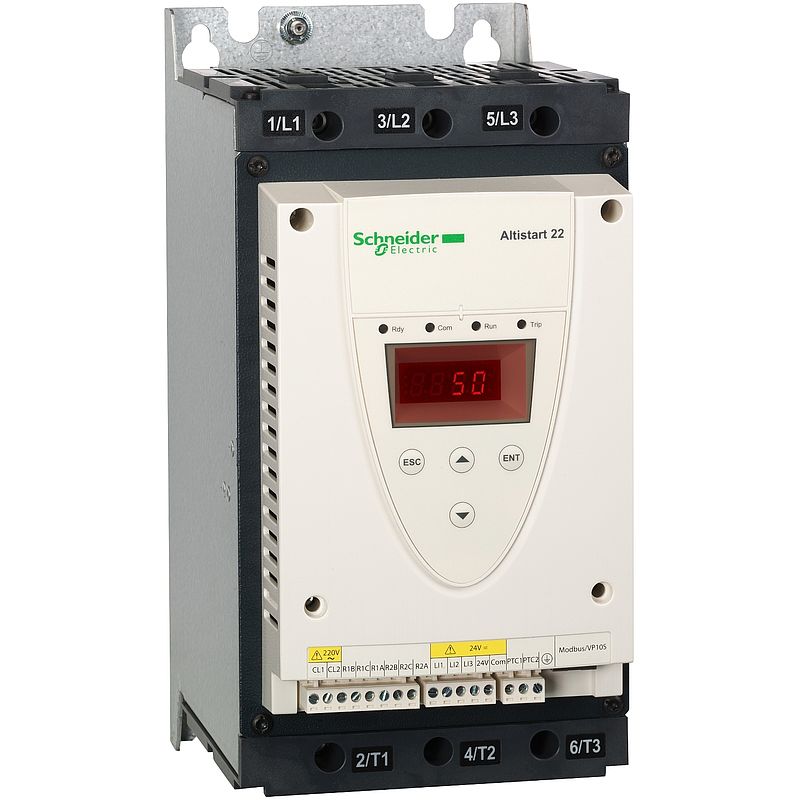

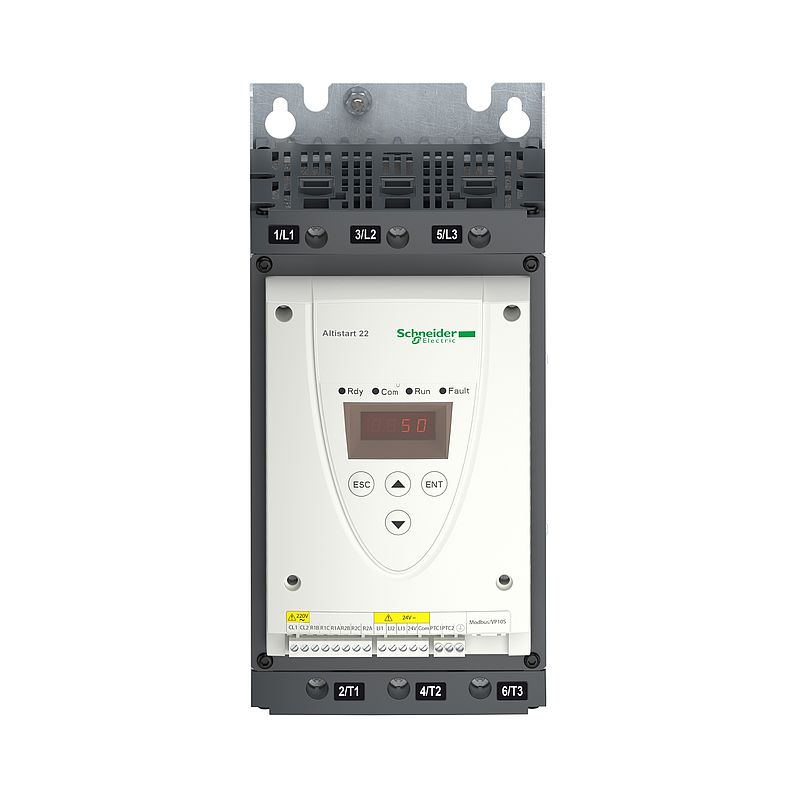

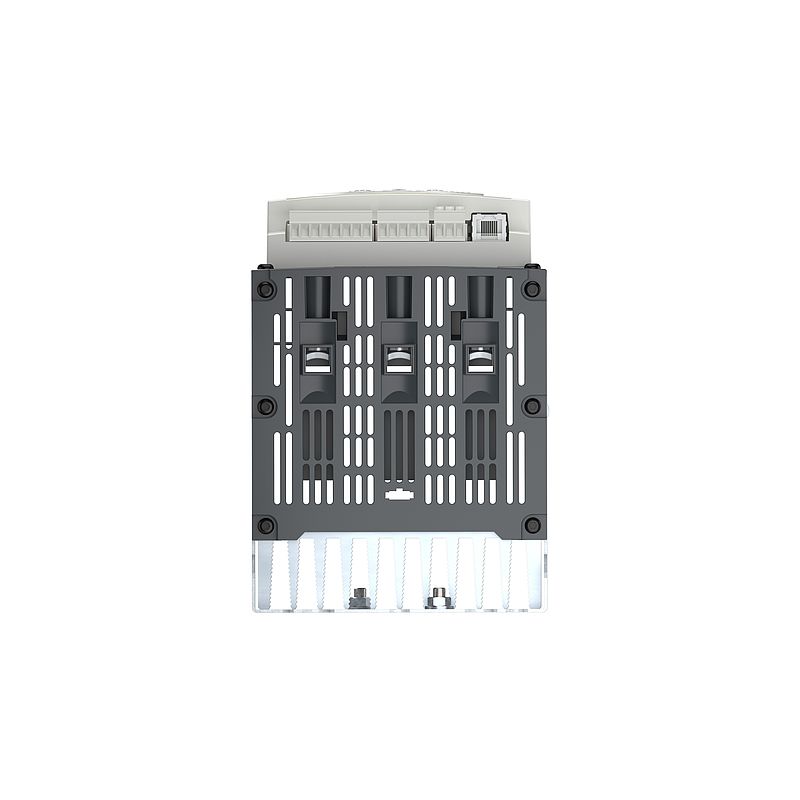

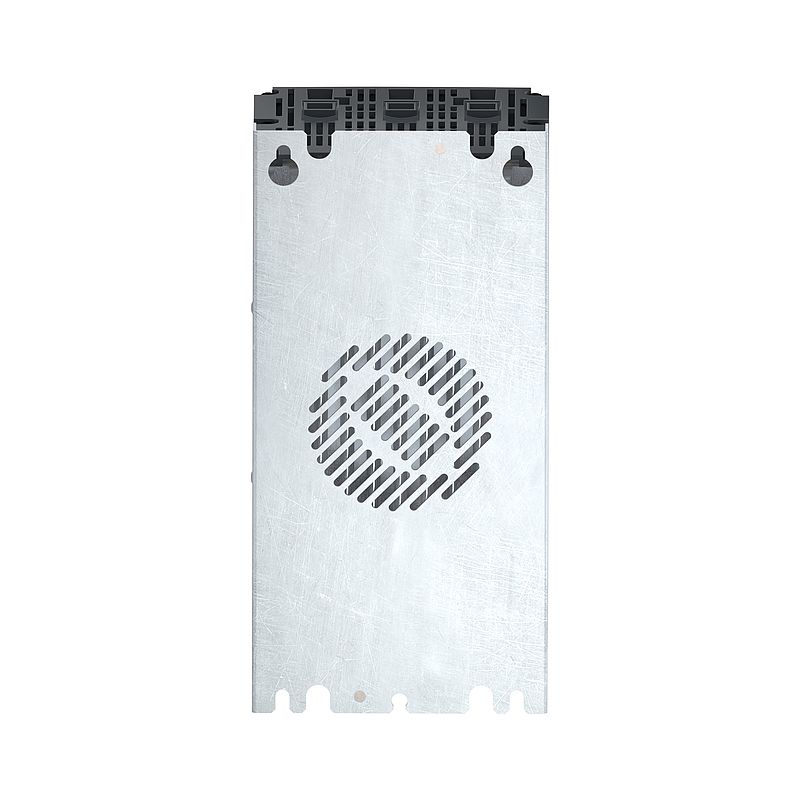

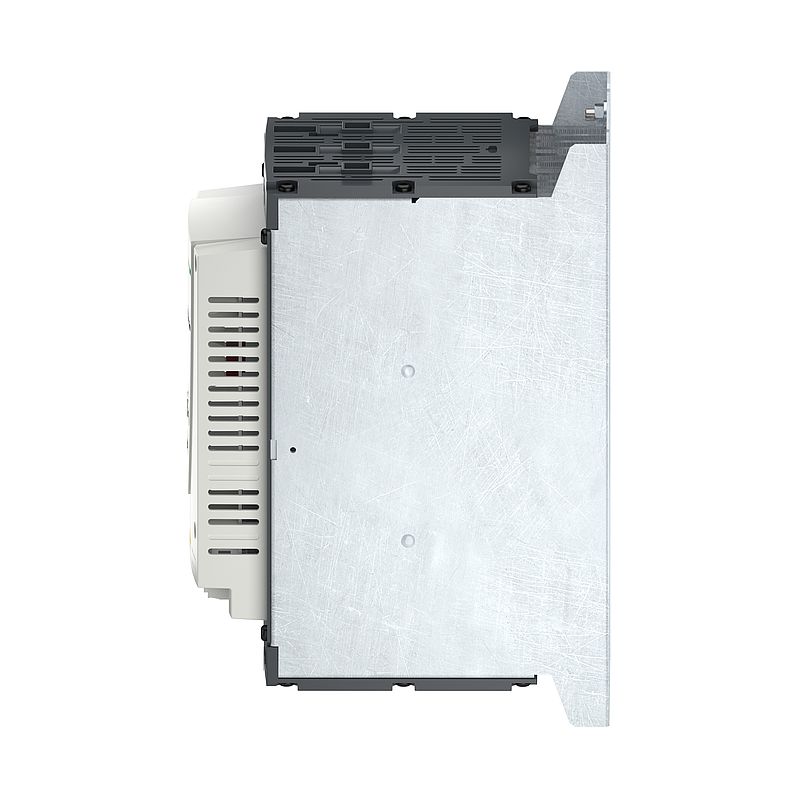

Sanftanlasser, ATS22, Steuerspannung 230V, Bemessungsstrom 62A 440V
ATS22D62Q
Materialpreisgruppe : CN
1.302,00 EUR
EAN Code: 3606480167218
Hauptdokumente
 Produktdatenblatt | Download |
| Declaration of Conformity (Sustainability) | Download |
| Software - Data Library | Download |
| Circularity Profile | Download |
| Software - Release | Download |
| User guide | Download |
| Certificate | Download |
| Declaration of conformity | Download |
| CAD | Download |
| Katalog | Download |
| Instruction sheet | Download |
Dieses Produkt ist kompatibel mit
Optionen Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Altistart 22 |
| Produkt- oder Komponententyp | Sanftanlasser |
| Produktbestimmung | Asynchronmotoren |
| Produktspezifische Anwendung | Pumpen und Lüfter |
| Komponentenname | ATS22 |
| Anzahl der Netzphasen | 3 Phasen |
| Nennhilfsspannung [UH,nom] | 230-440 V -15 - +10 % |
| Motorleistung (kW) | 15 kW 230 V 30 kW 400 V 30 kW 440 V |
| werksseitige Einstellung Strom | 57 A |
| Verlustleistung (W) | 59 W für Standardanwendungen |
| Nutzungskategorie | AC - 53 A |
| Art des Starts | Start mit Drehzahlregelung (auf 3,5 In begrenzter Strom) |
| IcL-Nenngröße für Anlasser | 62 A für Anschluss in der Motorversorgungsleitung für Standardanwendungen |
| Schutzart (IP) | IP20 | Zusatzmerkmale |
| Bauweise | Mit Kühlkörper |
| Funktion verfügbar | Interner Bypass |
| Versorgungsspannungsgrenzen | 195…484 V |
| Netzfrequenz | 50 - 60 Hz -10 - +10 % |
| Netzwerkfrequenz | 45 - 66 Hz |
| Geräteanschluss | In die Dreieckschaltung des Motors In der Motorversorgungsleitung |
| Steuerkreisspannung | 230 V -15 - +10 % 50/60 Hz |
| Verbrauch Steuerkreis | 20 W |
| Diskrete Ausgangsnummer | 2 |
| Digitaler Ausgang | Relaisausgänge R1 230 V running, alarm, trip, stopped, not stopped, starting, ready Wechsler (W) Relaisausgänge R2 230 V running, alarm, trip, stopped, not stopped, starting, ready Wechsler (W) |
| minimaler Schaltstrom | 100 mA bei 12 V DC (Relaisausgänge) |
| maximaler Schaltstrom | 5 A 250 V AC ohmsch 1 Relaisausgänge 5 A 30 V DC ohmsch 1 Relaisausgänge 2 A 250 V AC induktiv 0,4 20 ms Relaisausgänge 2 A 30 V DC induktiv 7 ms Relaisausgänge |
| Diskrete Eingangsnummer | 3 |
| Digitaler Eingang | (LI1, LI2, LI3) Logik, 5 mA 4,3 kOhm |
| Eingangsspannung der Digitaleingänge | 24 V <= 30 V |
| digitaler Logikeingang | Positive Logik LI1, LI2, LI3 bei Status 0: < 5 V und <= 2 mA bei Status 1: > 11 V, >= 5 mA |
| Ausgangsstrom | 0,4 - 1 Icl einstellbar |
| PTC-Messfühler - Eingang | 750 Ohm |
| Kommunikationsport-Protokoll | Modbus |
| Anschlusstyp | 1 RJ45 |
| Kommunikationsdatenverbindung | Seriell |
| Physikalische Schnittstelle | RS485 Multidrop |
| Übertragungsgeschwindigkeit | 4800, 9600 or 19200 bps |
| Installiertes Gerät | 31 |
| Schutzfunktionen | Phasenausfall: Linie Thermischer Schutz: Motor Thermischer Schutz: Starter |
| Beschriftung | CE |
| Kühlungstyp | Erzwungene Konvektion |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Höhe | 295 mm |
| Breite | 145 mm |
| Tiefe | 207 mm |
| Produktgewicht | 12 kg |
| Motorleistungsbereich AC-3 | 15…25 kW bei 200…240 V 3 Phasen 30…50 kW bei 380…440 V 3 Phasen |
| Typ des Motorstarters | Sanftanlasser | Montage |
| Elektromagnetische Verträglichkeit | Leitungsgebundene und abgestrahlte Emissionen Level A entspricht IEC 60947-4-2 Gedämpfte oszillierende Wellen Level 3 entspricht IEC 61000-4-12 Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2 Störfestigkeit gegenüber Einschaltstößen Level 4 entspricht IEC 61000-4-4 Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3 Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5 |
| Normen | EN/IEC 60947-4-2 |
| Produktzertifizierungen | C-Tick CCC UL CSA GOST |
| Vibrationsfestigkeit | 1 gn (f= 13…200 Hz) entspricht EN/IEC 60068-2-6 1,5 mm (f= 2…13 Hz) entspricht EN/IEC 60068-2-6 |
| Stoßfestigkeit | 15 gn für 11 ms entspricht EN/IEC 60068-2-27 |
| Geräuschpegel | 45 dB |
| Verschmutzungsgrad | Level 2 entspricht IEC 60664-1 |
| Relative Feuchtigkeit | 0…95 % ohne Kondensation oder Tropfwasser entspricht EN/IEC 60068-2-3 |
| Umgebungstemperatur bei Betrieb | -10…40 °C (ohne Leistungsminderung) 40…60 °C (mit Strom Derating mit 2,2 % je Grad) |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Betriebshöhe | <= 1.000 m ohne Leistungsminderung > 1000 - < 2000 m mit Strom-Reduktion von 2,2% je weitere 100 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 8,262 kg |
| VPE 1 Höhe | 31,0 cm |
| VPE 1 Breite | 23,5 cm |
| VPE 1 Länge | 36,0 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 6 |
| VPE 2 Gewicht | 64,0 kg |
| VPE 2 Höhe | 73,5 cm |
| VPE 2 Breite | 80,0 cm |
| VPE 2 Länge | 60,0 cm | Vertragliche Gewährleistung |
| Garantie | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| EU-RoHS-Richtlinie | Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
| Quecksilberfrei | Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
