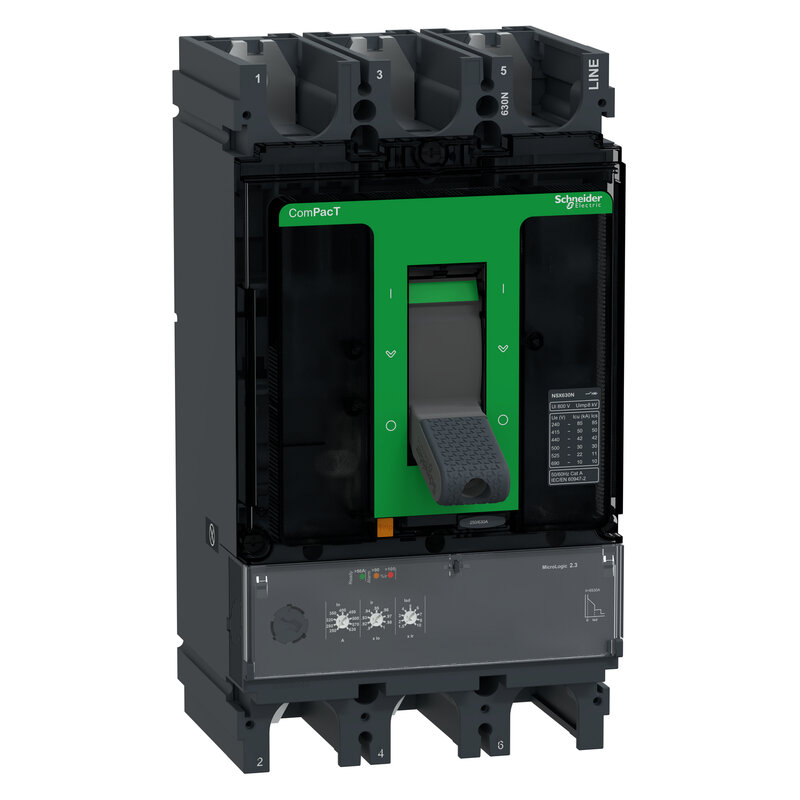

Kompaktleistungsschalter ComPacT NSX630N mit Micrologic 2.3 3P3D 225-630A,50kA/415V AC
C63N32D630
Materialpreisgruppe
: DA
2.712,00 €
EAN Code: 3606482002692
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Technical illustration
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Offer Marketing Illustration
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
Promotional video
|
Video anzeigen |
|
Certificate
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile : Kompatible Produkte
(4)
Steuerungsgeräte: Kompatible Produkte
Steuerungsgeräte (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | ComPacT neue Generation |
| Produktname | ComPacT NSX neue Generation |
| Kurzbezeichnung des Geräts | NSX630N |
| Produkt- oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 3P |
| Beschreibung der geschützten Pole | 3D |
| [In] Bemessungsstrom | 630 A bei 40 °C |
| [Ue] Betriebs-Bemessungsspannung | 690 V AC 50/60 Hz |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| Eignung für Isolation | Ja entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A |
| [Icu] Bemessungs-Kurzschlussausschaltvermögen | 85 kA Icu bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2 50 kA Icu bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2 42 kA Icu bei 440 V AC 50/60 Hz entspricht IEC 60947-2 30 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2 22 kA Icu bei 525 V AC 50/60 Hz entspricht IEC 60947-2 10 kA Icu bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2 85 kA Icu bei 240 V AC 50/60 Hz entspricht UL 60947-4-1 50 kA Icu bei 480 V AC 50/60 Hz entspricht UL 60947-4-1 20 kA Icu bei 600 V AC 50/60 Hz entspricht UL 60947-4-1 |
| Leistungsstufe | N 50 kA 415 V AC |
| Name des Auslösers | Micrologic 2.3 |
| Auslöser-Technologie | Elektronisch |
| Schutzfunktionen des Auslösers | LSoI |
| Steuerungstyp | Kippschalter |
| Montageart des Leistungsschalters | Fest | Zusatzmerkmale |
| [Ui] Bemessungs-Isolationsspannung | 800 V AC 50/60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| [Ics] Bemessungsbetriebs-Kurzschlussausschaltvermögen | 85 kA bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2 50 kA bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2 42 kA bei 440 V AC 50/60 Hz entspricht IEC 60947-2 30 kA bei 500 V AC 50/60 Hz entspricht IEC 60947-2 11 kA bei 525 V AC 50/60 Hz entspricht IEC 60947-2 10 kA bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2 |
| Mechanische Lebensdauer | 15000 Zyklen |
| Elektrische Lebensdauer | 8000 Zyklen bei 440 V Zoll/2 4000 Zyklen bei 440 V Zoll 6000 Zyklen bei 690 V Zoll/2 2000 Zyklen bei 690 V Zoll |
| Verlustleistung pro Pol | 39,7 W |
| Montagehalterung | Rückwand |
| Montageposition | Horizontal und vertikal Auf dem Rücken liegend |
| Anschluss auf der Oberseite | Frontseite |
| Anschluss auf der Unterseite | Frontseite |
| Anschlussraster | 45 mm |
| Schutzart | L : für Überlastschutz (Langzeit) SO : für Kurzzeit-Kurzschlussschutz mit fester Verzögerung I : für unverzögerter Kurzschlussschutz |
| Auslöserleistung | 630 A bei 40 °C |
| [Ir] Typ der Einstellung der Langzeitaufnahme (thermischer Schutz) | 9 regelbare Einstellungen |
| [Ir] Einstellbereich der Langzeitschutzaufnahme | 250 - 630 A |
| [tr] Typ der Einstellung der Langzeitschutzverzögerung | Fixiert |
| [tr] Einstellbereich der Langzeitschutzverzögerung | 400 s bei 1,5 x Ir 16 s bei 6 x Ir 11 s bei 7,2 x Ir |
| Thermischer Speicher | 20 Minuten vor und nach der Auslösung |
| [Isd] Typ der Einstellung des Kurzzeitschutzes | 9 regelbare Einstellungen |
| [Isd] Einstellbereich des Kurzzeitschutzes | 1,5 - 10 x Ir |
| [tsd] Typ der Einstellung der Kurzzeitschutzverzögerung | Fixiert |
| [Ii] Typ der Einstellung des unverzögerten Kurzschlussschutzes | Fixiert |
| [Ii] Einstellbereich des unverzögerten Kurzschlussschutzes | 6.900 A |
| Erdschlussschutz | Ohne |
| Zonenselektive Verriegelung ZSI | Ohne |
| Anzahl der Steckplätze für elektrische Hilfseinrichtungen | 6 Steckplatz (Steckplätze) |
| Lokale Signalisierung | Blinkende LED (grün) für betriebsbereit LED 105 % Ir (rot) für Überlast LED 90 % Ir (orange) für Überlast |
| Breite (B) | 140 mm |
| Höhe (H) | 255 mm |
| Tiefe (T) | 110 mm |
| Produktgewicht | 6,2 kg | Montage |
| Normen | EN/IEC 60947-2 |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 entspricht IEC 60664-1 |
| Schutzart (IP) | IP40 entspricht IEC 60529 |
| Schutzart (IK) | IK07 entspricht IEC 62262 |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -50…85 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 2.000 m ohne Leistungsreduzierung 2.000 - 5.000 m mit Leistungsreduzierung |
| Schutzklasse für Stromschläge | Klasse II auf Vorderseite | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 15,000 cm |
| VPE 1 Breite | 16,000 cm |
| VPE 1 Länge | 29,500 cm |
| Verpackungsgewicht (Lbs) | 5,668 kg |
| VPE 2 Art | S04 |
| VPE 2 Menge | 2 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 12,035 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| PVC-frei | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt enthält Halogen über den Schwellenwerten |
| Silikonfrei | Nein |
| Aktualisierbarkeit | Nein |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 690 |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Total lifecycle Carbon footprint | 690 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 36.1469021003916 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 36 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.9168853328586686 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.9 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.5986460804556782 |
| CO2 Fußabdruck während der Einrichtung | 0.6 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 641.2622343749998 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 641 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 11.268103951584195 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 11 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
