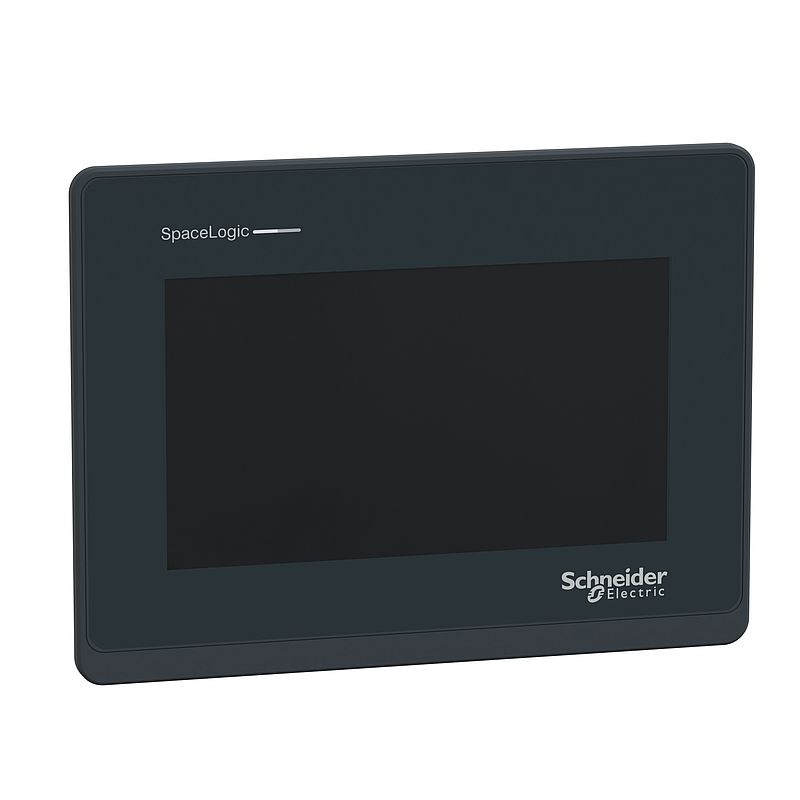

Operator Display 7" BACnet
HMIST6400SL
Hauptdokumente
 Produktdatenblatt |
Download |
|
Technische Zeichnung
|
Download |
|
Firmware
|
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Gebrauchsanleitung
|
Download |
|
User guide
|
Download |
|
Broschüre
|
Download |
|
Specification sheet
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktzertifizierungen | CE UL |
| Breite | 208 mm |
| Produkt- oder Komponententyp | Touchscreen-Bildschirm |
| Richtlinien | 2014/35/EU - Niederspannungsrichtlinie 2014/30/EU - elektromagnetische Verträglichkeit |
| Produktgewicht | 0,8 kg |
| Displaytyp | Integriertes Farb-TFT-LCD Display |
| Gehäusematerial | PC |
| Tiefe | 45 mm |
| Umgebungstemperatur bei Betrieb | 0…50 °C |
| Displayauflösung | 800 x 480 Pixel WVGA |
| Displaygröße | 7 Zoll |
| Höhe | 153 mm |
| Umgebungstemperatur bei Lagerung | -20…60 °C |
| Unterstützung von Kommunikationsanschlüssen | Ethernet 10/100BASE |
| [UH,nom] Bemessungsbetriebsspannung | 24 V DC +/-20 % |
| Normen | EN 61000-6-4 EN 61000-6-2 EN 61131-2 UL 61010-2-201 IEC 61326-1 |
| Relative Luftfeuchtigkeit | 10…90 % nicht kondensierend |
| Produktmarke | Schneider Electric |
| Baureihe | Operator Display ST6 | Zusatzmerkmale |
| Material der Vorderseite | Aluminium |
| Helligkeit | 16 Ebenen |
| Leistungsaufnahme in W | 9 W |
| Einschaltstrom | 30 A |
| Touchscreen | Resistiver, analoger Single-Touchscreen |
| Anzeigefarbe | 16 Millionen Farben |
| Versorgung | Externe Versorgung |
| Beschriftung | CE EAC UL |
| Störfestigkeit gegen Unterbrechungen | 2 ms |
| Zeichensatz | ASCII ASCII (europäische Zeichen) |
| Lokale Signalisierung | LED-Statusanzeige grün LED-Statusanzeige orange LED-Statusanzeige rot Summer |
| Abmessungen des Ausschnitts | 190 x 135 mm Plattenschnittmaß |
| Integrierte Verbindungsart | 1 COM1 serielle Verbindung - 1 SUB-D 9-polige Buchse - RS232C (Rate: 2.400 - 115.200 Bit/s)unten 1 COM2 serielle Verbindung - Buchsen-RJ45 - RS485 (Rate: 2.400 - 115.200 Bit/s)Rückseite COM2 serielle Verbindung (Rate: 2.400 - 187.500 Bit/s)Rückseite 1 USB 2.0 Typ Aunten 1 USB 2.0 Typ Micro B 2 Ethernet |
| Befestigungsmodus | Durch 2 Schrauben, Montage an 1,6 - 5 mm starkes Panel entspricht UL 61010-2-201 Durch 2 Schrauben entspricht EN 61131-2 Durch 2 Schrauben entspricht IEC 61000-6-2 |
| Echtzeituhr | Eingebaut 0 - 50°C Eingebaut 10 - 90 % RH |
| Rückbeleuchtungs-Lebensdauer | 50.000 Stunden mit weiß | Montage |
| Betriebshöhe | 2.000 m |
| Vibrationsfestigkeit | +/-3,5 mm (f = 5…9 Hz)0X-, Y-, Z-Richtungen für 10 Zyklen (ca. 100 min) entspricht EN/IEC 61131-2 9,8 m/s² (f = 9…150 Hz) |
| Stoßfestigkeit | 147 m/s² für 11 ms (X, Y, Z Richtungen für 3 Mal) entspricht EN/IEC 61131-2 |
| Schutzart (NEMA) | NEMA 4 Frontplatte (Innenanwendung) NEMA 13 Frontplatte (im Gehäuse) |
| Schutzart (IP) | IP20 (Rückplatte) entspricht IEC 61131-2 IP65 (Frontplatte) entspricht IEC 61131-2 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 1,02 kg |
| VPE 1 Höhe | 27,2 cm |
| VPE 1 Breite | 18,2 cm |
| VPE 1 Länge | 9,2 cm |
| VPE 2 Art | CAR |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 39,2 cm |
| VPE 2 Breite | 29 cm |
| VPE 2 Länge | 30,2 cm |
| VPE 2 Gewicht | 6,54 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
