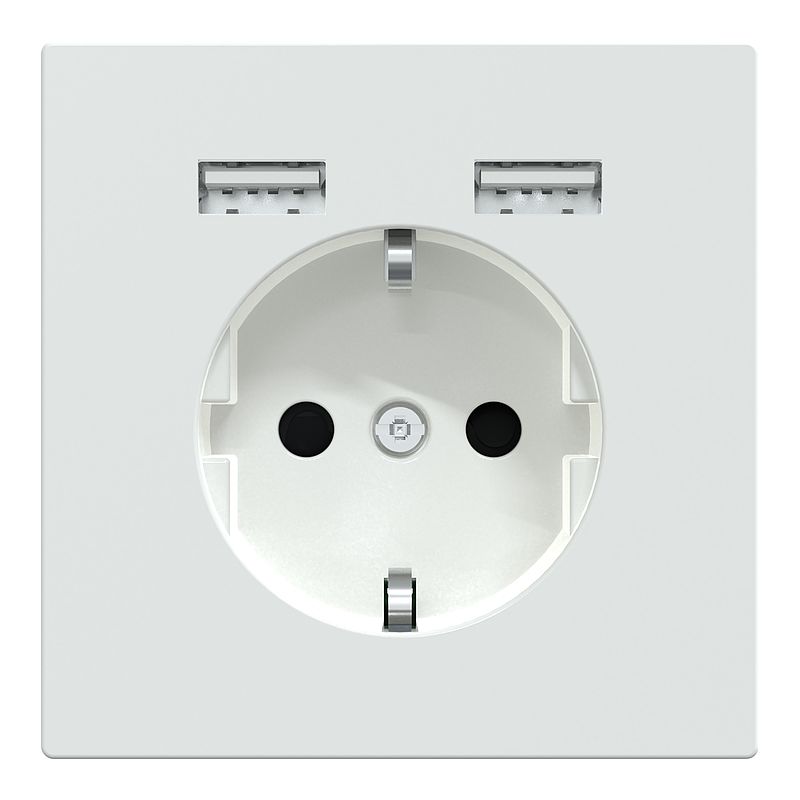

Schuko Steckdose mit USB Ladegerät, Lotosweiß, System Design
MEG2366-6035
Farbton: Lotosweiß (RAL 9016)
Materialpreisgruppe
: E0
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Zertifikat
|
Download |
|
Katalog
|
Download |
|
Technische Zeichnung
|
Download |
Dieses Produkt ist kompatibel mit
Abdeckrahmen: Kompatible Produkte
Abdeckrahmen (11)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Merten |
| Produktname | System D Inserts |
| Produkt- oder Komponententyp | USB-Ladegerät + Steckdose | Zusatzmerkmale |
| Gerätedarstellung | Mechanismus mit Befestigungsrahmen und Abdeckplatte |
| Gehäusevariante | Einbau |
| Anzahl der Steckdosen | 1 |
| Konfiguration der Ausgangspole | 2-polig + E |
| Ausgangsstandard | Schuko |
| Abdeckungstyp | Mit Verschluss |
| Bemessungsstrom | 16 A |
| Typ des USB-Netzteils | USB Typ A + A |
| Integrierte Verbindungsart | 1 Steckdose 250 V AC, maximaler Laststrom: 16 A 2 USB-Anschluss 5 V DC, maximaler Laststrom: 2,4 A |
| Eingangsleistung | 12 W |
| Montagehalterung | CEE60-Installationsbox |
| Position der Erdungslasche | Gerade Position 0° |
| Befestigungsmodus | Durch Schrauben und Krallen |
| Farbton | Lotosweiß (RAL 9016) |
| Oberflächenbeschaffenheit | Glänzend |
| Oberflächenbehandlung | Unbehandelt |
| Verpackungstyp | Kasten |
| Umgebungstemperatur bei Lagerung | -20…60 °C |
| Schutzart | Thermischer Schutz Automatischer Neustart nach Erdschluss oder Netzausfall Automatischer Überlastungsschutz Gegen Kurzschlüsse Batterieladeschutz 1 externe Sicherung |
| Umgebungstemperatur bei Betrieb | -5…35 °C |
| Lebensdauer in Zyklen | 30000 Zyklen |
| Anschlüsse - Klemmen | Schraubenlose Klemmen |
| Anzahl der Klemmen | 3 |
| Anzahl der Kabel | 2 |
| Klemmverbindungskapazität | 1,5 - 2,5 mm² für fest Kabel(n) 1,5 - 2,5 mm² für verseilt Kabel(n) |
| Material | Thermoplastisch PC (Polykarbonat): Gehäuse |
| Drahtabisolierungslänge | 11 mm |
| Höhe | 71 mm |
| Breite | 71 mm |
| Tiefe | 44 mm |
| Einbautiefe | 32 mm |
| Produktgewicht | 0,092 kg |
| Normen | IEC 60884-1 DIN VDE 0620-1 NEN-EN 50198-2 EN/IEC 60950 |
| Produktzertifizierungen | CB KEMA-KEUR SEMKO FIMKO NEMKO VDE |
| Schutzart (IK) | IK04 |
| Schutzart (IP) | IP20 | Montage |
| Umgebungseigenschaften | Normale Umgebungsbedingungen Für Einsatz in Innenräumen |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 124,000 g |
| VPE 1 Höhe | 6,800 cm |
| VPE 1 Breite | 7,600 cm |
| VPE 1 Länge | 7,700 cm |
| VPE 2 Art | CAR |
| VPE 2 Menge | 80 |
| VPE 2 Gewicht | 10,252 kg |
| VPE 2 Höhe | 30,500 cm |
| VPE 2 Breite | 33,800 cm |
| VPE 2 Länge | 41,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 877db2a3-bca0-49d1-8140-447880b153d6 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
7 Dokumente
Merten Katalog
 27/02/25 · Katalog |
81,6 MB | Download |
| MEG2366-6035 China-RoHS-Erklärung
25/02/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| Socket outlet USB A and A, wiring diagram (en) 15/02/25 · Technische Zeichnung | 0,0 MB | Download |
| Schuko-Steckdose mit USB 2,4 A Ladegerät-Kurzanleitung (DE) 15/02/25 · Gebrauchsanleitung | 1,1 MB | Download |
| KEMA certificate Dekra 15/11/24 · Zertifikat | 2,4 MB | Download |
| VDE Ausweis 14/09/24 · Zertifikat | 1,5 MB | Download |
| EU Konformitätserklärung 14/09/24 · Konformitätserklärung | 0,4 MB | Download |
