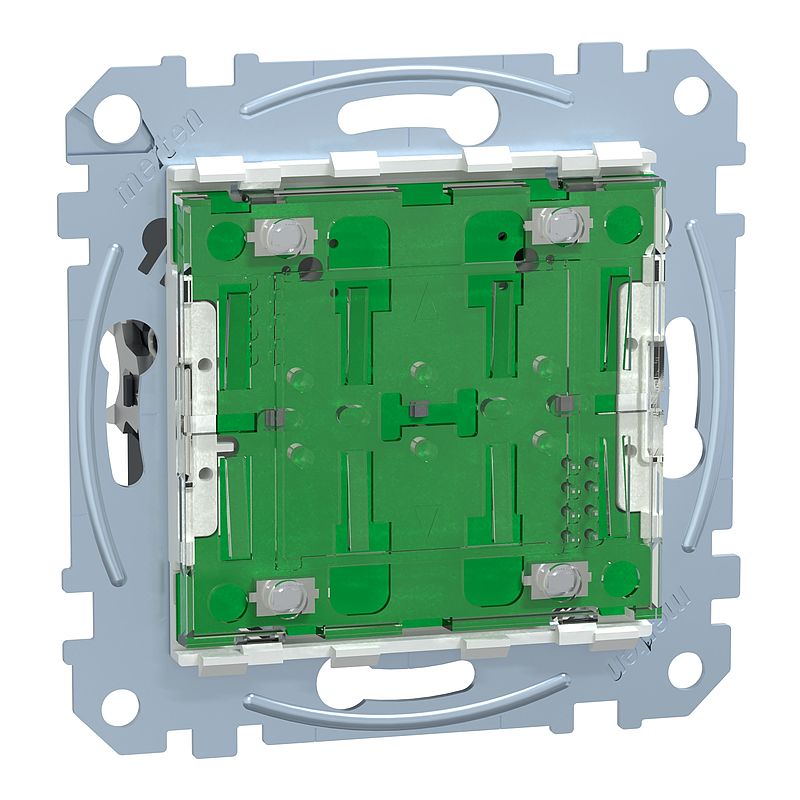

Nebenstelle Plus, 1fach, System M
MEG5119-0300
Materialpreisgruppe
: E0
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Benutzerhandbuch System & Lösung
|
Download |
|
Declaration of conformity
|
Download |
|
Entsorgungsinformation
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
|
Katalog
|
Download |
|
Technische Zeichnung
|
Download |
|
Produktumweltprofil
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (2)
Abdeckrahmen: Kompatible Produkte
Abdeckrahmen (15)
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (2)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Merten |
| Produktname | System M Inserts |
| Kompatible Produktfamilie | PlusLink |
| Produkt- oder Komponententyp | Dimmer |
| Gerätedarstellung | Mechanismus mit Befestigungsrahmen | Zusatzmerkmale |
| Geräteanwendung | Zentralisierte Steuerung |
| Typ der Technologie | Elektronisch |
| Gehäusevariante | Einbau |
| Befestigungsmodus | Durch Schrauben und Krallen |
| Anzahl der Wippen | 1 |
| Schalterfunktion | Centralized single zone control |
| Dimmersteuerung | Drucktyp |
| [Ue] Bemessungs-Betriebsspannung | 220/230 V AC 50/60 Hz |
| Umgebungstemperatur bei Betrieb | -5…35 °C |
| Schutzart (IP) | IP20 |
| Höhe | 71 mm |
| Breite | 71 mm | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 106,000 g |
| VPE 1 Höhe | 6,700 cm |
| VPE 1 Breite | 7,700 cm |
| VPE 1 Länge | 7,800 cm |
| VPE 2 Art | CAR |
| VPE 2 Menge | 40 |
| VPE 2 Gewicht | 4,626 kg |
| VPE 2 Höhe | 19,600 cm |
| VPE 2 Breite | 30,800 cm |
| VPE 2 Länge | 40,900 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
11 Dokumente
| MEG5119-0300 REACh-Erklärung
02/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| MEG5119-0300 China-RoHS-Erklärung
02/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| MEG5119-0300 EU-RoHS-Erklärung
02/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| Side controller Pluslink, wiring diagram (en) 27/09/24 · Technische Zeichnung | 0,0 MB | Download |
| Merten Katalog
23/09/24 · Katalog |
83,9 MB | Download |
| Universal dimmer insert, 2-gang MEG5172-0000 - End of life manual
17/09/24 · Entsorgungsinformation |
0,5 MB | Download |
| PlusLink, Wiser Taster-Modul, Technische Informationen 16/09/24 · Benutzerhandbuch System & Lösung | 32,7 MB | Download |
| Universal dimmer insert, 2-gang -MEG5172-0000 - Product Environmental Profile
15/09/24 · Produktumweltprofil |
0,2 MB | Download |
| Merten-Einsätze- Erweiterung-Benutzerhandbuch (DE) 15/09/24 · User guide | 0,0 MB | Download |
| VDE Ausweis 29/08/24 · Certificate | 1,0 MB | Download |
| EU Konformitätserklärung 06/10/22 · Declaration of conformity | 0,4 MB | Download |
