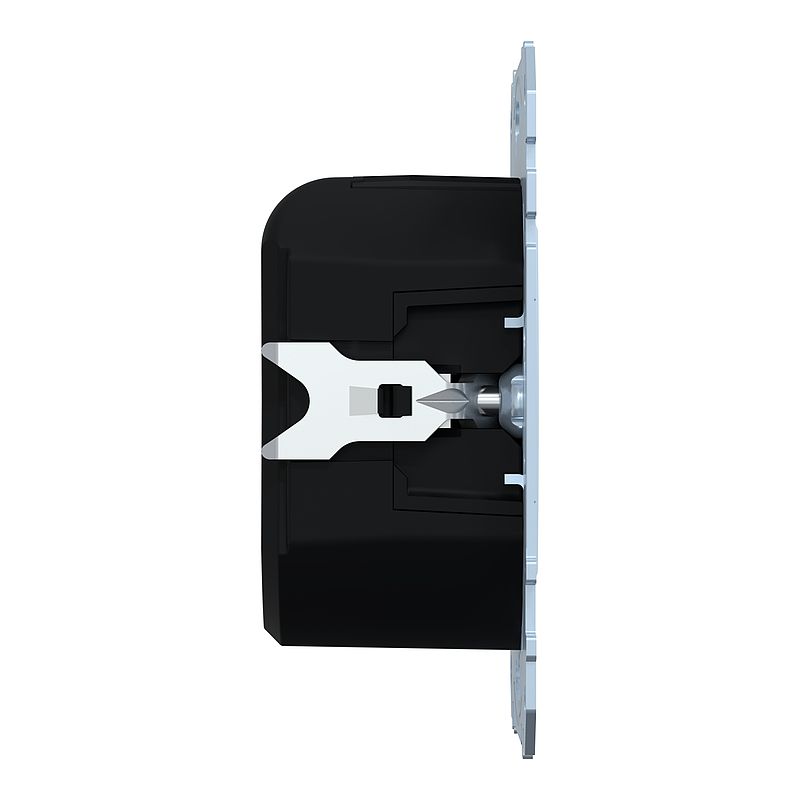

Relais-Schalt-Einsatz
MEG5161-0000
Materialpreisgruppe
: E0
Hauptdokumente
 Produktdatenblatt |
Download |
|
Benutzerhandbuch System & Lösung
|
Download |
|
Konformitätserklärung
|
Download |
|
Präsentation
|
Video anzeigen |
|
Gebrauchsanleitung
|
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Zertifikat
|
Download |
|
Katalog
|
Download |
|
Broschüre
|
Download |
|
Benutzerhandbuch
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (2)
Sensoren: Kompatible Produkte
Sensoren (13)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Merten |
| Kompatible Produktfamilie | PlusLink |
| Produkt- oder Komponententyp | Multifunktionssteuergerät |
| Gerätedarstellung | Mechanismus mit Befestigungsrahmen |
| Produktname | Flush-Mounted Inserts | Zusatzmerkmale |
| Geräteanwendung | Beleuchtungssteuerung |
| Typ der Technologie | Relais |
| Gehäusevariante | Einbau |
| Befestigungsmodus | Durch Schrauben und Krallen |
| Anzahl der Wippen | 1 |
| Lasttyp | Ohmsch: 2.200 W Niedervolt-Halogen: 500 VA Halogen: 2.000 W Elektronischer Transformator: 1.050 W Motor: 1.000 VA |
| [Ue] Bemessungs-Betriebsspannung | 220/230 V AC 50/60 Hz |
| Umgebungstemperatur bei Betrieb | -5…35 °C |
| Schutzart (IP) | IP20 |
| Höhe | 71 mm |
| Breite | 71 mm | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 102,000 g |
| VPE 1 Höhe | 5,600 cm |
| VPE 1 Breite | 7,600 cm |
| VPE 1 Länge | 7,700 cm |
| VPE 2 Art | CAR |
| VPE 2 Menge | 50 |
| VPE 2 Gewicht | 5,552 kg |
| VPE 2 Höhe | 20,000 cm |
| VPE 2 Breite | 30,500 cm |
| VPE 2 Länge | 40,300 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | Def6ea1c-19b0-48c0-9e69-a9d23a0447d2 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
13 Dokumente
Relais-Schalt-Einsatz, MEG516x-0000, Bedienungsanleitung, de
 15/03/25 · Benutzerhandbuch |
1,1 MB | Download |
| Merten Katalog
15/03/25 · Katalog |
81,4 MB | Download |
| Wiser Germany
15/03/25 · Katalog |
45,3 MB | Download |
| Relais-Schalt-Einsatz, MEG516x-0000, Installationsanleitung, de
15/03/25 · Gebrauchsanleitung |
2,8 MB | Download |
| Video - Willkommen im Wiser Home!
15/03/25 · Präsentation |
0,3 MB | Video anzeigen |
| PlusLink, Wiser Taster-Modul, Technische Informationen 15/03/25 · Benutzerhandbuch System & Lösung | 32,7 MB | Download |
| MEG5161-0000 China-RoHS-Erklärung
25/02/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| VDE Ausweis 18/02/25 · Zertifikat | 0,9 MB | Download |
| Wiser Home Broschüre für Elektriker
15/02/25 · Broschüre |
9,9 MB | Download |
| Mecanismo de relé electrónico, MEG516x-0000, Guía del usuario, es
22/01/25 · Benutzerhandbuch |
1,1 MB | Download |
| Insert de commutateur à relais, MEG516x-0000, Guide de l'utilisateur, fr
22/01/25 · Benutzerhandbuch |
1,1 MB | Download |
| Relay switch insert, MEG516x-0000, User Guide, en
22/01/25 · Benutzerhandbuch |
1,1 MB | Download |
| EU Konformitätserklärung 17/09/24 · Konformitätserklärung | 0,3 MB | Download |
