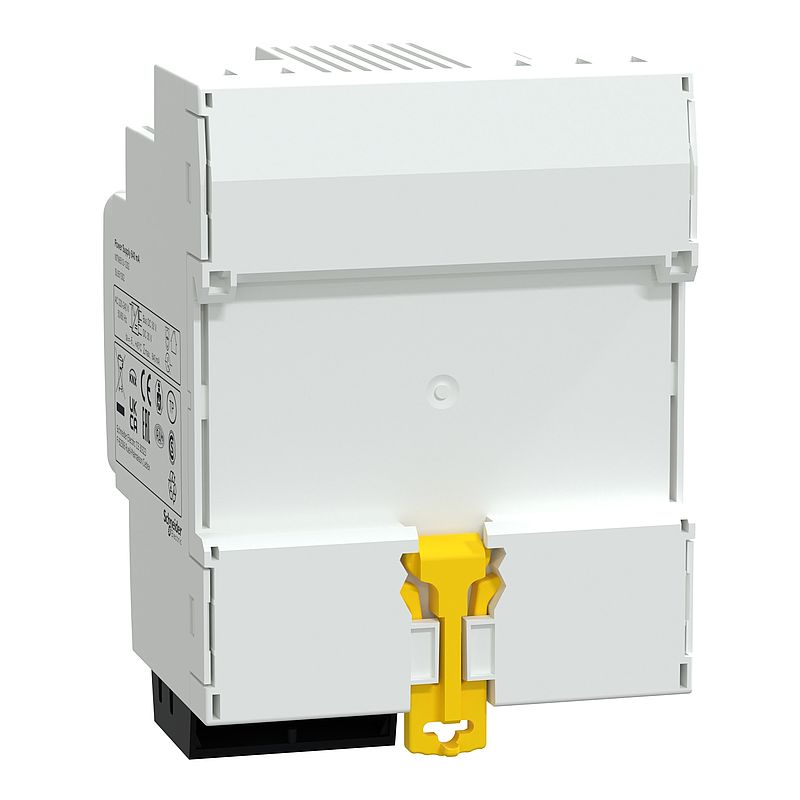

SpaceLogic KNX Spannungsversorgung 640mA
MTN6513-1202
Materialpreisgruppe
: G1
226,00 EUR
EAN Code: 3606481902825
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Software - Data Library
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | SpaceLogic KNX |
| Produkt- oder Komponententyp | Stromversorgung |
| Bustyp | KNX |
| Topologie | TP256 |
| Geliefertes Zubehör | Netzdrossel |
| Farbe | Weiß | Zusatzmerkmale |
| Gesamtzahl 18-mm-TE | 4 |
| Montagehalterung | DIN-Schiene |
| Nennspannung | 180…264 V AC 50 - 60 Hz |
| Leistungsaufnahme in W | 2,9 W |
| Max. Kurzschlussstrom | 1,5 A |
| Max. Ausgangsstrom | 640 mA |
| Ausgangsspannung | 30 V DC |
| Typ der Stromversorgung | SELV |
| Lokale Signalisierung | LED |
| Anschlüsse - Klemmen | 0,5 - 4 mm² Schraubklemme für starr Kabel 0,5 - 4 mm² Schraubklemme für verseilt Kabel 0,5 - 2,5 mm² Schraubklemme für verseilt mit Hülse Kabel |
| Höhe | 90 mm |
| Breite | 72 mm |
| Tiefe | 65 mm | Montage |
| Umgebungstemperatur bei Betrieb | -5…45 °C |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Relative Luftfeuchtigkeit | 93 % nicht kondensierend |
| Betriebshöhe | 2.000 m |
| Richtlinien | 89/336/EWG - elektromagnetische Verträglichkeit | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 347,000 g |
| VPE 1 Höhe | 8,000 cm |
| VPE 1 Breite | 12,400 cm |
| VPE 1 Länge | 16,000 cm |
| VPE 2 Art | S04 |
| VPE 2 Menge | 28 |
| VPE 2 Gewicht | 10,774 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 224 |
| VPE 3 Gewicht | 98,192 kg |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| REACh free of SVHC | Ja |
|
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Toxic heavy metal free | Ja |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
21 Dokumente
| MTN6513-1202 REACh-Erklärung
27/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| MTN6513-1202 China-RoHS-Erklärung
27/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| MTN6513-1202 EU-RoHS-Erklärung
27/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| Cert for Spacelogic power units 15/10/24 · Certificate | 1,8 MB | Download |
| DoC for chargers KZ 15/10/24 · Declaration of conformity | 0,8 MB | Download |
| SpaceLogic KNX MTN6513-1202 Dimension/Wiring/Symbol CAD-2D 15/10/24 · CAD | 0,0 MB | Download |
| Alimentatore SpaceLogic KNX-Informazioni sul prodotto IT 15/10/24 · Benutzerhandbuch | 2,2 MB | Download |
| Fuente de alimentación SpaceLogic KNX-Información del producto ES 15/10/24 · Benutzerhandbuch | 2,2 MB | Download |
| Alimentation SpaceLogic KNX-Informations sur le produit FR 15/10/24 · Benutzerhandbuch | 2,2 MB | Download |
| SpaceLogic KNX Power Supply-Product information EN 15/10/24 · Benutzerhandbuch | 2,2 MB | Download |
| SpaceLogic KNX Spannungsversorgung-Produktinformation DE 15/10/24 · Benutzerhandbuch | 2,2 MB | Download |
| MTN6513-1201, MTN6513-1202, MTN6513-1203 Software ETS5 (knxprod) 15/10/24 · Software - Data Library | 0,0 MB | Download |
| Merten Katalog
23/09/24 · Katalog |
83,9 MB | Download |
| UK Declaration of Conformity 17/09/24 · Konformitätserklärung | 0,5 MB | Download |
| SPACELOGIC KNX POWER SUPPLY 17/09/24 · Entsorgungsinformation | 0,3 MB | Download |
| KNX Catalogue 05-2024
16/09/24 · Katalog |
84,5 MB | Download |
| SpaceLogic KNX Spannungsversorgung-MTN6513-120x-Montieren und anschließen DE 15/09/24 · Gebrauchsanleitung | 4,2 MB | Download |
| SPACELOGIC KNX POWER SUPPLY 15/09/24 · Produktumweltprofil | 0,4 MB | Download |
| Declaratie conformitate SpaceLogic KNX Sursa 1280 mA SpaceLogic KNX Sursa 640 mA 15/08/24 · Declaration of conformity | 0,4 MB | Download |
| EU declaration of conformity 06/10/22 · Declaration of conformity | 0,8 MB | Download |
| KNX Certificate 06/10/22 · Certificate | 0,2 MB | Download |
