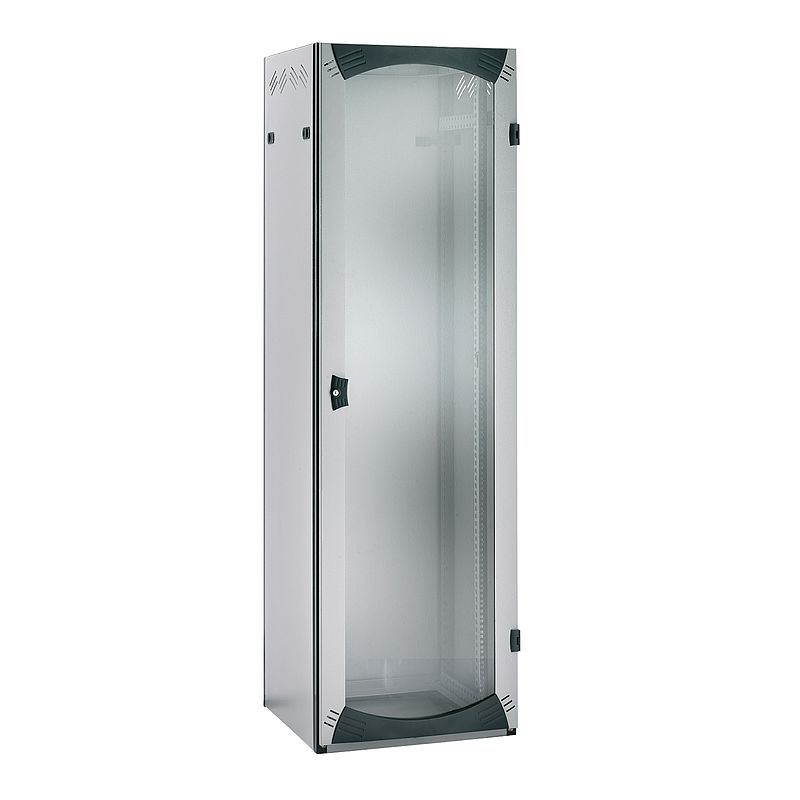

Actassi VDA, Netzwerkschrank 38HE, Breite 600 mm Tiefe 800 mm, Festrahmen 19" Sichttür R7035
NSYVDA38U68B
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Other technical guide
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (2)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Actassi |
| Produktname | Actassi VDA |
| Produkt- oder Komponententyp | 19“-Gehäuse |
| Geräteanwendung | Verkabelung |
| Anwendungen | Für die Montage von 19"-Ausrüstung Für den Schutz der Netzwerkverbindungsausrüstung |
| Gehäusetyp | Netzwerkschrank |
| Hilfsausrüstung | 2 19“-Profile um 120 mm von der Vorderseite entfernt eingelassen (Rastermaß 25 mm) |
| Frontseite | Glastür |
| Türtyp | Frontseite glasiert Tür - mit 1-Punkt-Verriegelungssystem (Key: 333) - reversibel Öffnung bei 180 ° |
| Zugänglichkeit für den Betrieb | Frontseite Oben Seite Rückseite |
| abnehmbare Teile | Frontseite werkzeuglos entfernbare Tür Oben Abdeckplatte Unten Abdeckplatte Seite werkzeuglos entfernbare Platten Rückseite werkzeuglos entfernbare Platte |
| Farbe | Tür: hellgrau (RAL 7035) Platten: hellgrau (RAL 7035) Oben und unten: hellgrau (RAL 7035) Aufbau: dunkelgrau (RAL 7011) |
Zusatzmerkmale |
| Geräteaufbau | 1 x Glastür Frontseite 2 x Platten Seite 2 x 19-Zoll-Stützen Frontseite 1 x montierte Struktur CBLX Torx 1 x Dach mit entfernbarer Abdeckplatte oben 1 x Platte Rückseite 4 x ausgleichende Füße |
| Tragfähigkeit | 400 kg statisch 250 kg dynamisch |
| Rückfläche | Schaltfeldmontage |
| Seitenansicht | Schaltfeldmontage |
| Anzahl der Kabeldurchführungen | 1 Ausschnittunten 1 AusschnittOberseitenplatte 1 Ausschnittoben - aufgeteilt in 3 Teile |
| Installationsmodus | Bodenstehend |
| Material | Stahlblech: Aufbau Stahlblech: Tür Sekuritglas: Tür Verzinkter Stahl: aufrecht Stahlblech: Blende |
| Oberflächenbeschaffenheit | Epoxid-Polyester-Pulver |
| Breite | 600 mm |
| Höhe | 1800 mm |
| Tiefe | 800 mm |
| Produktgewicht | 90 kg |
| Anzahl der Rack-Einheiten | 38U |
| Zielregion | Europa | Montage |
| Schutzart (IK) | IK08 entspricht IEC 62262 |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Normen | EIA-310D IEC 60297-3-100 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 90,0 kg |
| VPE 1 Höhe | 69,0 cm |
| VPE 1 Breite | 84,0 cm |
| VPE 1 Länge | 193,0 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 67feaae3-1a02-4290-bfbd-a29ec2a78217 |
| Sustainable packaging | Nein |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=NSYVDA38U68B_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=NSYVDA38U68B_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
