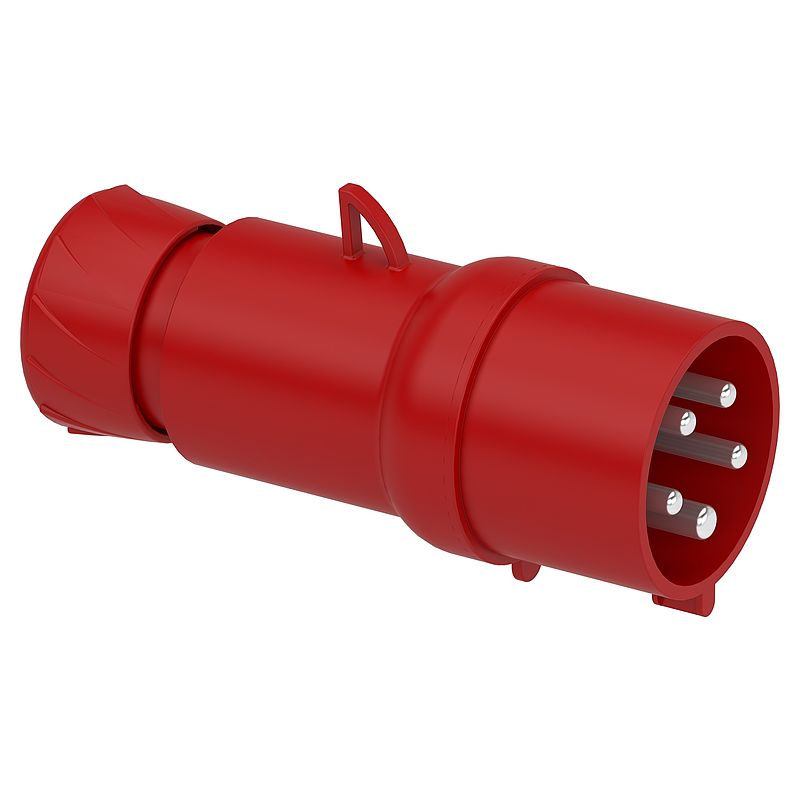

CEE Stecker, Schneidklemmen, 32A, 3p+N+E, 380-415 V AC, IP44
PKX32M435
Materialpreisgruppe
: D4
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Katalog
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Informationsvideo
|
Video anzeigen |
|
Technische Zeichnung
|
Download |
|
How To Video
|
Video anzeigen |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Erweiterungen: Kompatible Produkte
Erweiterungen (12)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Mureva |
| Produkt- oder Komponententyp | Stecker |
| Kurzbezeichnung des Geräts | Mureva plug |
| Stecker/Steckdosen-Kategorie | Niederspannung |
| Beschreibung der Pole | 3-polig + N + E |
| Netzwerktyp | AC |
| Ausgangsstandard | Industriell | Zusatzmerkmale |
| Stecker/Steckdose/Steuerstatus | Gerade |
| [In] Bemessungsstrom | 32 A |
| [Ue] Betriebsbemessungsspannung | 380 - 415 V |
| Netzwerkfrequenz | 50/60 Hz |
| Erd.-Zapf.-Pos. im Uhrzeigers. | 6 h |
| Stecker, Steckdosenmaterial | Gehäuse: selbstlöschender Kunststoffwerkstoff |
| Kontaktmaterial | Hülsen: Messing |
| Anschlüsse - Klemmen | Schneidklemmentechnik |
| Kabel-Querschnitt | 2,5…6 mm² |
| äußerer Kabeldurchmesser | 11,5…21 mm |
| Kabeleinführung | Kabelverschraubung Führungsrolle |
| Gewindetyp | Pg 21 |
| Produktgewicht | 0,278 kg |
| Höhe | 160 mm |
| Breite | 86 mm |
| Tiefe | 86 mm |
| Farbe | Grau (RAL 7035) |
| Spannungfarbe | Rot | Montage |
| Normen | IEC 60309-1 IEC 60309-2 |
| Schutzart (IP) | IP44 conforming to IEC 60529 |
| Schutzart (IK) | IK08 entspricht EN 62262 |
| Feuerbeständigkeit | 850 °C entspricht IEC 60695-2-11 |
| Relative Luftfeuchtigkeit | 50 % bei 40 °C 70 % bei 30 °C 90 % bei 20 °C |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | 35 °C ( 86400 s ) -25…40 °C |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 269,000 g |
| VPE 1 Höhe | 7,000 cm |
| VPE 1 Breite | 7,000 cm |
| VPE 1 Länge | 10,500 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Gewicht | 2,913 kg |
| VPE 2 Höhe | 16,500 cm |
| VPE 2 Breite | 26,500 cm |
| VPE 2 Länge | 26,500 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 20 |
| VPE 3 Gewicht | 6,287 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 661ec80b-b956-4b0a-92bb-53046f4cfb4c |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 25 |
