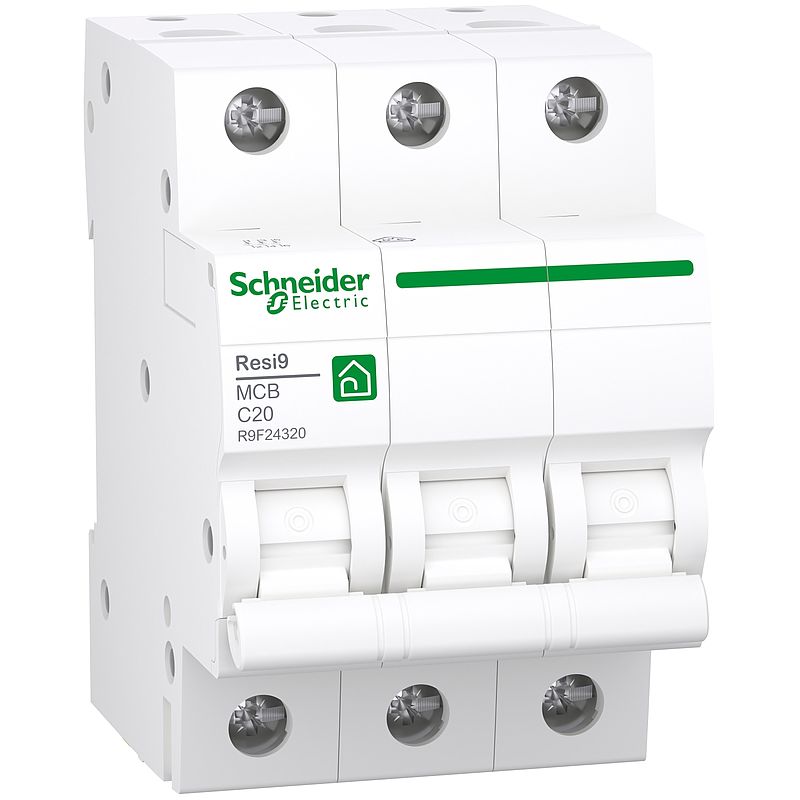

Leitungsschutzschalter Resi9 3P, 20A, C Charakteristik, 6kA
Hauptdokumente
Download | |
Download | |
Download | |
Download | |
Download | |
Download | |
Download | |
Download | |
Download |
Dieses Produkt ist kompatibel mit
Verteilung: Kompatible Produkte

Spezifikationen
Hauptmerkmale | |
---|---|
Baureihe | Resi9 CX |
Produktname | Resi9 MCB |
Produkt- oder Komponententyp | Leitungsschutzschalter |
Geräteanwendung | Verteilung |
Beschreibung der Pole | 3P |
Anzahl der geschützten Pole | 3 |
[In] Bemessungsstrom | 20 A bei 30 °C entspricht EN/IEC 60898-1 |
Netzwerktyp | AC |
Auslöser-Technologie | Thermomagnetisch |
Kurvenscheibe | C |
Ausschaltvermögen | 6000 A Icn bei 400 V AC 50/60 Hz entspricht EN/IEC 60898-1 |
Normen | EN/IEC 60898-1 | Zusatzmerkmale |
Netzwerkfrequenz | 50/60 Hz |
[Ue] Betriebsbemessungsspannung | 400 V AC 50/60 Hz |
Grenzwert für magnetische Auslösung | 5 - 10 x In AC |
Begrenzungsklasse | 3 entspricht EN/IEC 60898-1 |
[Ui] Bemessungs-Isolationsspannung | 440 V AC 50/60 Hz |
[Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
Kontrolltyp | Kippschalter |
Lokale Signalisierung | ON/OFF-Anzeige |
Montagemodus | Aufsteckbar |
Montagehalterung | DIN-Schiene |
Kompatibilität von Kammschienen und Verteilerblöcken | Unten: Doppelfunktionsklemme |
9-mm-Raster | 6 |
Höhe | 85 mm |
Breite | 54 mm |
Tiefe | 75 mm |
Gehäusematerial | Recycled plastic |
Farbe | Weiß (RAL 9003) |
Mechanische Lebensdauer | 10000 Zyklen |
Elektrische Lebensdauer | 4000 Zyklen 400 V AC 50/60 Hz entspricht EN/IEC 60898-1 |
Beschreibung der Verriegelungsoptionen | Vorhängeschloss in AUS-Stellung |
Anschlüsse - Klemmen | Tunnelklemmen (oben oder unten) - <= 25 mm² - fest Tunnelklemmen (oben oder unten) - <= 16 mm² - flexibel mit Aderendhülse Tunnelklemmen (oben oder unten) - <= 16 mm² - flexibel |
Drahtabisolierungslänge | 14 mm für oben oder unten Verbindung |
Anzugsmoment | 2 Nm oben oder unten |
Erdschlussschutz | Ohne | Montage |
Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
Verschmutzungsgrad | 2 entspricht EN/IEC 60898-1 |
Überspannungskategorie | III |
Umgebungstemperatur bei Betrieb | -25…60 °C |
Umgebungstemperatur bei Lagerung | -40…60 °C | Verpackungseinheiten |
VPE 1 Art | PCE |
VPE 1 Menge | 1 |
VPE 1 Gewicht | 326,0 g |
VPE 1 Höhe | 5,3 cm |
VPE 1 Breite | 7,5 cm |
VPE 1 Länge | 8,4 cm |
VPE 2 Art | BB1 |
VPE 2 Menge | 4 |
VPE 2 Gewicht | 1,344 kg |
VPE 2 Höhe | 8,2 cm |
VPE 2 Breite | 8,8 cm |
VPE 2 Länge | 22,2 cm |
VPE 3 Art | CAR |
VPE 3 Menge | 48 |
VPE 3 Gewicht | 16,652 kg |
VPE 3 Höhe | 29,8 cm |
VPE 3 Breite | 29,0 cm |
VPE 3 Länge | 41,6 cm | Vertragliche Gewährleistung |
Garantie | 18 Monate |
