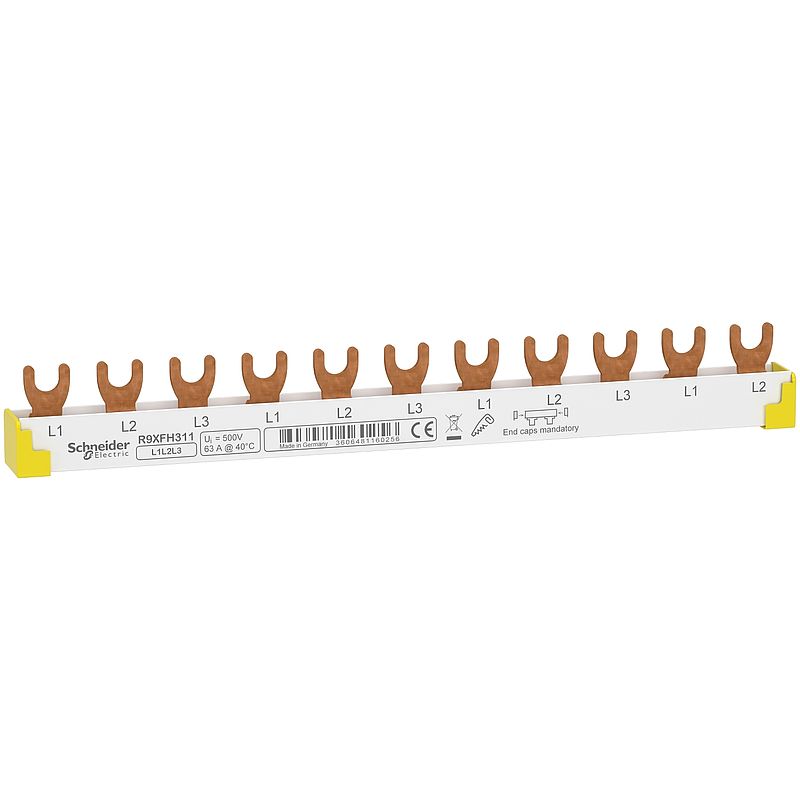

Resi9 Phasenschiene Gabel, 3P, 11 TE, 63A, ablängbar
R9XFH311
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Produktumweltprofil
|
Download |
|
Broschüre
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Konformitätserklärung
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Resi9 |
| Produkt- oder Komponententyp | Kammschiene |
| Montagemodus | Horizontal |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Beschreibung der Leitungen | 3L |
| Länge in 18-mm-Modulen | 11 | Zusatzmerkmale |
| Anzahl der Wege | 3-polig 3 L |
| Polkonfiguration für 1-Weg | 1 x 3P |
| Anschlussraster | 18 mm |
| Anschlusstyp | Gabel |
| Abstand zwischen den Polen | 54 mm |
| Beschriftung | L1 L2 L3 |
| Isolation | Isoliert |
| Gerätedarstellung | Ablängbar |
| [Ie] Betriebsbemessungstrom | 63 A bei 40 °C |
| [Ue] Betriebsbemessungsspannung | 400 V AC Ph/Ph |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC entspricht IEC 61439-2 |
| Montageort | Unten auf Doppelfunktionsklemme |
| 9-mm-Raster | 22 |
| Breite | 198 mm |
| Farbe | Weiß (RAL 9003) |
| Kompatible Produktfamilie | Acti9 Acti9 K60 Resi9 Resi9 MCB Resi9 Resi9 RCBO Resi9 Resi9 RCCB Resi9 Resi9 Switch |
Montage |
| Normen | EN/IEC 61439-1 |
| Feuerbeständigkeit | 960 °C ( 30 s ) entspricht IEC 60695-2-1 |
| Verschmutzungsgrad | 3 entspricht IEC 60947-7-1 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 74,0 g |
| VPE 1 Höhe | 1,5 cm |
| VPE 1 Breite | 2,5 cm |
| VPE 1 Länge | 19,5 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 5 |
| VPE 2 Gewicht | 448,0 g |
| VPE 2 Höhe | 6,0 cm |
| VPE 2 Breite | 8,5 cm |
| VPE 2 Länge | 24,7 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 80 |
| VPE 3 Gewicht | 7,571 kg |
| VPE 3 Höhe | 30,0 cm |
| VPE 3 Breite | 30,0 cm |
| VPE 3 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Toxic heavy metal free | Ja |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
