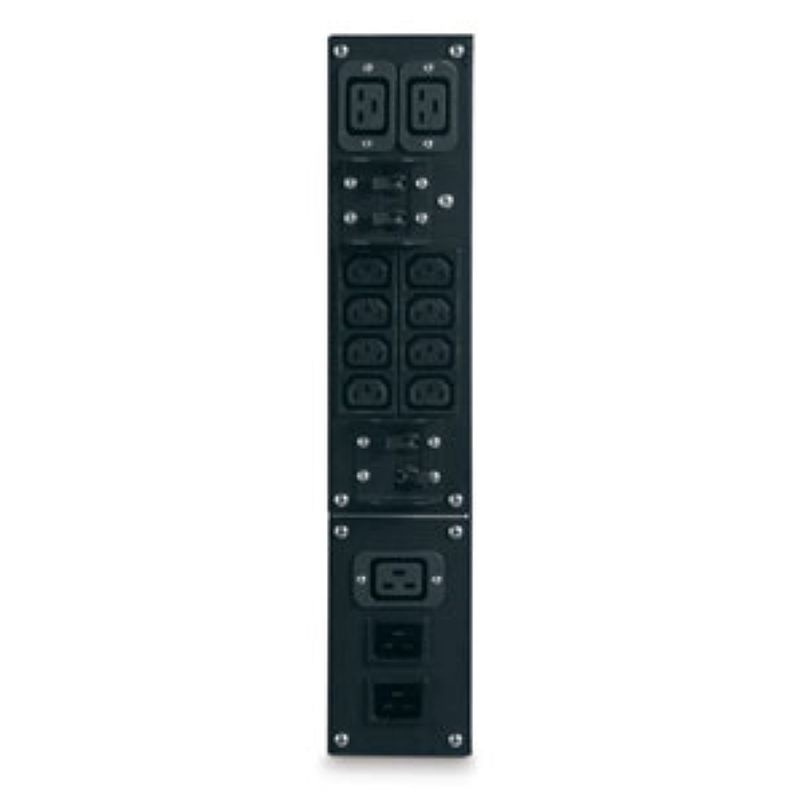

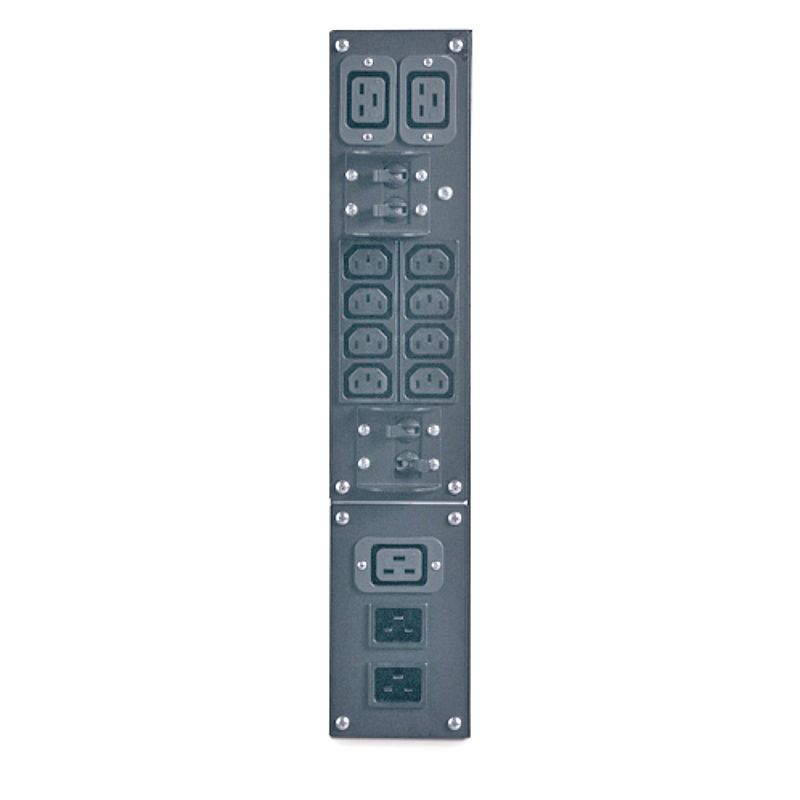

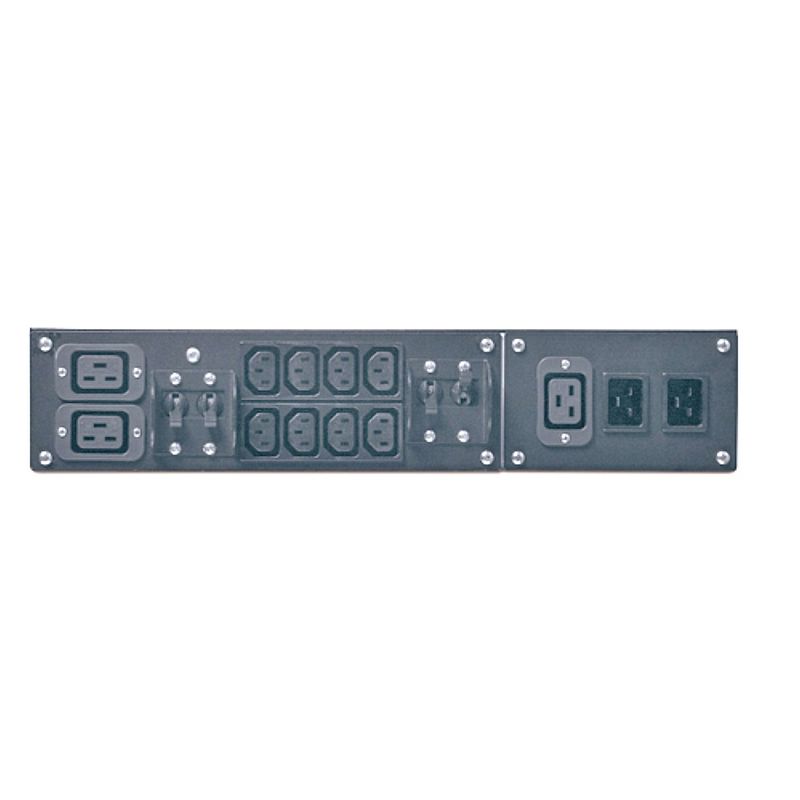

APC Service Bypass Panel - 230 V, 32 A, BBM, Eingang IEC320 C20, festverdrahtet, IEC-320 Ausgänge (2) C19 (8) C13
SBP5000RMI2U
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Maßzeichnung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Zertifikat
|
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
Spezifikationen
| Übersicht | |
|---|---|
| Lieferzeit | Normalerweise auf Lager | Hauptmerkmale |
| Haupteingangsspannung | 230 V |
| Hauptausgangsspannung | 230 V |
| Anschlussart der Eingänge | IEC 60320 C20 |
| Anzahl der Rack-Einheiten | 2U |
| Anzahl der Kabel | 1 |
| Geliefertes Zubehör | Festverdrahtungs-Kit Installationsanleitung Rack-Montage-Halterungen Benutzerhandbuch Wand-Montagehalterungen |
| Produkt- oder Komponententyp | Bypass-Bausatz | Abmessungen |
| Farbe | Schwarz |
| Höhe | 8,9 cm |
| Breite | 43,2 cm |
| Tiefe | 66 cm |
| Produktgewicht | 11,36 kg |
| Montageort | Frontseite |
| Montagepräferenz | Niedriger |
| Montagemodus | Aufbau | Eingang |
| Netzwerkfrequenz | 50/60 Hz |
| Anzahl der Eingangsanschlüsse | 1 fest verdrahtet 3-adrig (1PH + N + G) |
| Max. Netzstrom | 32 A |
| Eingangsstromgrenzen | 32 A |
| Tragfähigkeit | 7680 VA |
| 18-mm-Raster | 0…1 | Ausgang |
| Max. Stromaufnahme | 32 A |
| Anzahl der Steckdosen | 8 IEC 60320 C13 2 IEC 60320 C19 |
| Schutzart | Leistungsschalter |
| Wirkungsgrad | 99 % | Konformität |
| Produktzertifizierungen | CSA GOST |
| Normen | EN/IEC 62040-1:2019/A11:2021 EN/IEC 62040-2:2006/AC:2006 EN/IEC 62040-2:2018 |
Umgebung |
| Umgebungstemperatur bei Betrieb | -20…50 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 15.000 ft |
| Umgebungstemperatur bei Lagerung | -25…65 °C |
| Relative Feuchtigkeit bei Lagerung | 0…95 % |
| Aufbewahrungshöhe | 0,0000000000…15240,0000000000 m | Verpackungseinheiten |
| VPE 1 Gewicht | 23,18 kg |
| VPE 1 Höhe | 20,3 cm |
| VPE 1 Breite | 61 cm |
| VPE 1 Länge | 99,1 cm |
| VPE 2 Breite | 100 cm |
| VPE 2 Höhe | 130,8 cm |
| VPE 2 Gewicht | 277,596 kg |
| VPE 2 Menge | 12 |
| VPE 2 Art | PAL |
| VPE 2 Länge | 120 cm |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 | Vertragliche Gewährleistung |
| Gewährleistung | 2 Jahre (nur Teile) |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
13 Dokumente
| SBP5000RMI2U REACh-Erklärung
16/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| SBP5000RMI2U China-RoHS-Erklärung
16/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| SBP5000RMI2U EU-RoHS-Erklärung
16/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| Service Bypass Panel 3/5/6/10/16 KVA 15/10/24 · Benutzerhandbuch | 0,5 MB | Download |
| Pannello di bypass manutenzione 3/5/6/10/16 kVA
15/10/24 · Benutzerhandbuch |
0,5 MB | Download |
| Panneau de dérivation de maintenance 3/5/6/10/16 kVA
15/10/24 · Benutzerhandbuch |
0,5 MB | Download |
| Service Bypass Panel 3/5/6/10/16 KVA 15/10/24 · Benutzerhandbuch | 0,6 MB | Download |
| Service Bypass Panel 3/5/6/10/16 kVA
15/10/24 · Benutzerhandbuch |
0,5 MB | Download |
| UKCA Declaration of Conformity 992-9411
17/09/24 · Konformitätserklärung |
0,5 MB | Download |
| UK Declaration of Conformity 17/09/24 · Konformitätserklärung | 0,5 MB | Download |
| VDE CB Certificate SBP3000
17/09/24 · Zertifikat |
0,1 MB | Download |
| EU_DoC_SBP_Series
17/09/24 · Zertifikat |
0,2 MB | Download |
| SBP5000RMI2U - Service Bypass Panel- 230V; 32A; BBM; IEC320 C20/HW input; IEC-320 Output- (2) C19 (8) C13
16/09/24 · Maßzeichnung |
0,7 MB | Download |
