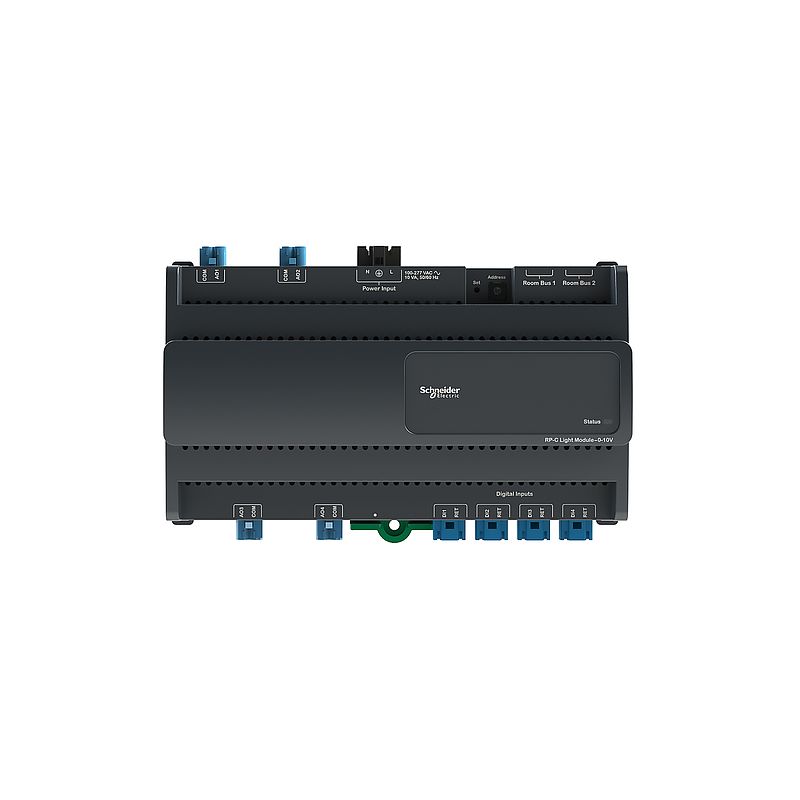

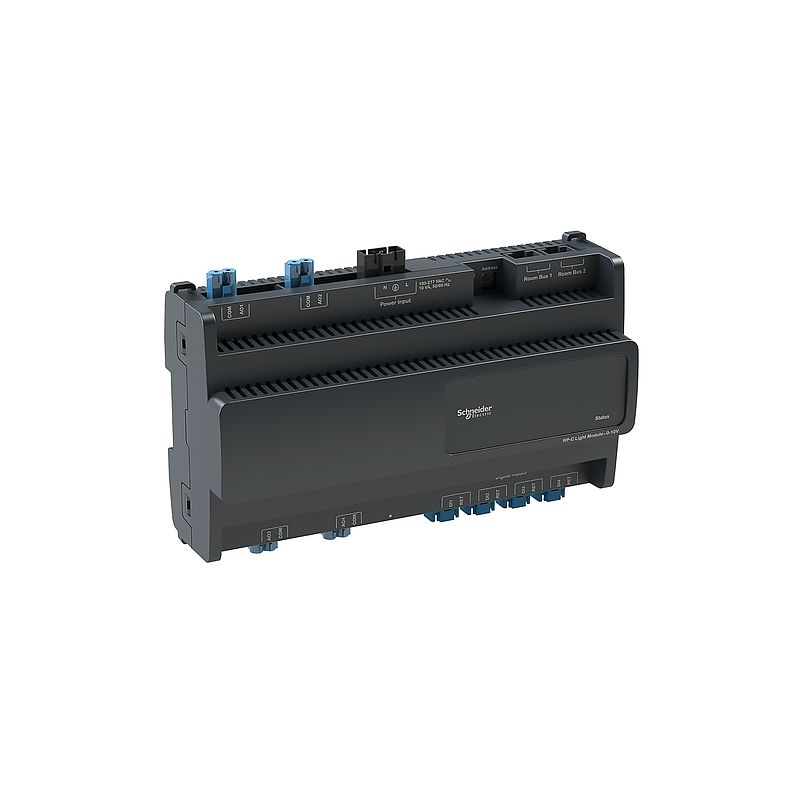

0-10V-Erweiterungsmodul für Beleuchtungssteuerung mit Stromverteilung zur Verwendung mit
SXWRE0104PD10001
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Specification sheet
|
Download |
|
CAD
|
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
Dieses Produkt ist kompatibel mit
Montagehalterungen: Kompatible Produkte
Montagehalterungen (1)
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EcoStruxure Building Operation |
| Produktname | SmartX-Raum-Steuergerät |
| Kurzbezeichnung des Geräts | RP-C-EXT-0-10V-4-PD |
| Produktmarke | Schneider Electric |
| Produkt- oder Komponententyp | Erweiterungseinheit |
| [UH,nom] Bemessungsbetriebsspannung | 230 V AC |
| Diskrete Eingangsnummer | 4, Potentialfreier Kontakt |
| Diskrete Ausgangsnummer | 4 Lampe |
| Diskrete Ausgangsspannung | 0 - 10 V für Lampe 230 V AC für Ausgang Spannungsversorgung |
| Diskreter Ausgangsstrom | 5 A für pro Ausgang (AO) | Zusatzmerkmale |
| Versorgungsspannungsgrenzen | 207…253 V |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Stromversorgungs-Eingangsstrom | 2,2 mA bei 5 V |
| Eingangstyp | Digital |
| Kompatible Produktfamilie | EcoStruxure Building Operation0Software |
| Max. Strom pro gemeinsamen Ausgang | 10 A bei AO |
| Schutzart | Externe Sicherung bei 16 A |
| Prozessorname | ARM Cortex-M4 |
| Speicherbeschreibung | Flash 512 kB Interner Arbeitsspeicher 320 kB |
| Daten gesichert | 16 MB Flash-Speicher |
| Funktion verfügbar | Beleuchtungssteuerung |
| Kontrolltyp | ADRESSE, Bereich: 0…9 mit drehend Schalter |
| Versorgung | Netz, <10 A |
| Kommunikationsprotokoll | Ethernet Modbus TCP/IP daisy chain RS485 |
| Ethernet-Anschluss | 10/100BASE-T 2 Port RJ45 |
| Lokale Signalisierung | LED (grün/rot) für Ladestatus LED (grün) für Zustand des Ausgangsrelais |
| Elektrische Verbindung | 2-polig Klemmenleiste, 4 Klemme(n)Eingangskreis 5-polig Klemmenleiste, 4 Klemme(n)Ausgänge 3-polig Klemmenleiste, 1 Klemme(n)Stromversorgung |
| Messbereich | 1 - 3.000 W |
| Messgenauigkeit | 1 % |
| Montagehalterung | DIN-Schiene Oberflächenmontage |
| Farbe | Schwarz |
| Höhe | 110 mm |
| Tiefe | 64 mm |
| Breite | 198 mm |
| Produktgewicht | 433 g | Montage |
| Normen | EN 60730-1 EN 60730-2-11 EN 50491-3 EN 50491-5-3 EN 61000-6-2 |
| Produktzertifizierungen | RCM |
| Elektromagnetische Verträglichkeit | Elektromagnetische Aussendung entspricht EN 61000-6-3 Elektromagnetische Aussendung entspricht EN 50491-5-2 Elektromagnetische Aussendung Klasse B entspricht FCC Teil 15, Abschnitt B Störfestigkeit gegenüber elektromagnetischen Emissionen entspricht EN 50491-5-3 Störfestigkeit gegenüber elektromagnetischen Emissionen entspricht EN 61000-6-2 |
| Umgebungstemperatur bei Betrieb | 0…50 °C |
| Umgebungstemperatur bei Lagerung | -20…70 °C |
| Relative Luftfeuchtigkeit | 20…90 %, nicht kondensierend |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 2 |
| Flammenfestigkeit | UL94-V0 |
| Überspannungskategorie | III | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 468,0 g |
| VPE 1 Höhe | 21,2 cm |
| VPE 1 Breite | 7,0 cm |
| VPE 1 Länge | 13,5 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 10 |
| VPE 2 Gewicht | 5,121 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Halogengehalt Leistung | Halogenfreie Kunststoffteile |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 34 |
| Nachhaltige Verpackung | Ja |
