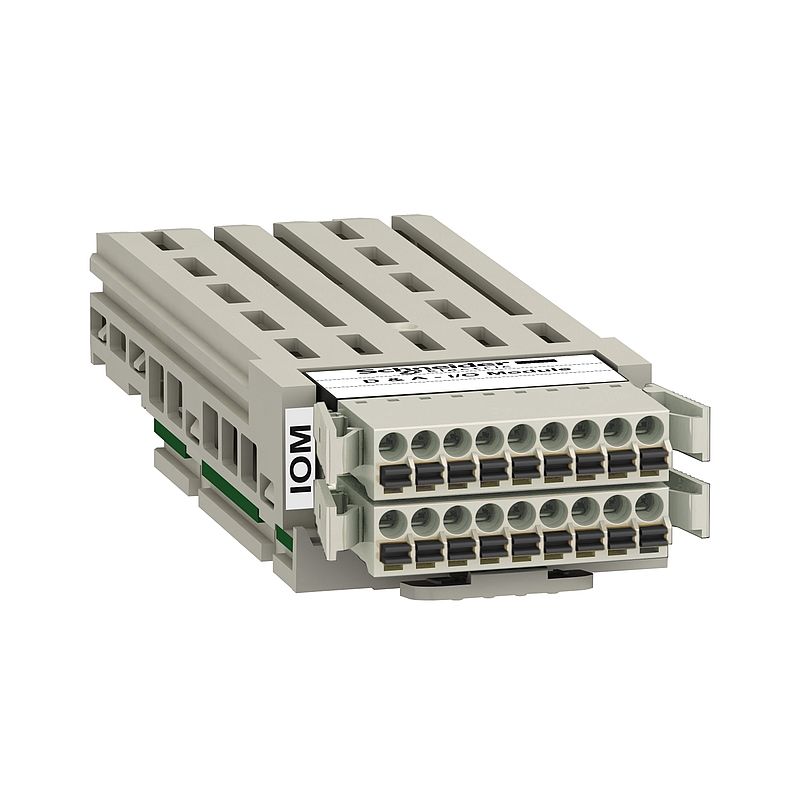

Erweitertes E/A-Modul, digital 6E/2A, analog 2E
VW3A3203
Materialpreisgruppe
: CI
299,00 EUR
EAN Code: 3606480702525
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Produktumweltprofil
|
Download |
|
CAE
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
Konformitätserklärung
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Zusätzliches E/A Modul |
| Kompatible Produktfamilie | Altivar Prozess ATV600 Altivar Maschine ATV340 Altivar Prozess ATV900 Easy Altivar 610 |
| Eingangs-/Ausgangstyp | 2 Analogeingang konfigurierbare Spannung, Strom oder Fühler 6 einzelner Eingang 2 digitaler Ausgang |
| Anzahl der Analogeingänge | 2 |
| Messeingänge | AI4, AI5 Einstellbar auf Strompegel: 0 - 20 mA / 4 - 20 mA, Abfragezeit: 0…1 ms, Auflösung: 14 Bits AI4, AI5 Einstellbar auf Spannungspegel: - 10 - 10 V DC, 24 V max., Impedanz: 20 kOhm, Abfragezeit: 0…1 ms, Auflösung: 14 Bits AI4, AI5 Konfigurierbarer PTC, Pt 100, Pt 1000, Abfragezeit: 0…1 ms, Auflösung: 14 Bits |
| Diskrete Ausgangsnummer | 2 |
| Digitaler Ausgang | (DQ11, DQ12) bestimmbare Logik, Abfragezeit: 1 ms |
| digitaler Logikausgang | (DQ11, DQ12) negativ (DQ11, DQ12) positiv |
| Anzahl digitale Eingänge | 6 |
| Digitaler Eingang | (DI11 - DI16) programmierbar, Impedanz: 250 Ohm, Abfragezeit: 1 ms |
| digitaler Logikeingang | Negativ (DI11 - DI16) Positiv (DI11 - DI16) |
| diskreter Eingangsstrom | 2,5 mA | Zusatzmerkmale |
| diskrete Ausgangsspannung | 24 V DC (Spannungsgrenzen: <= 30 V) bestimmbare Logik |
| Max. Ausgangsstrom | 100 mA, bestimmbare Logik |
| Eingangsspannung der Digitaleingänge | 24 V DC (Spannungsgrenzen: <= 30 V) für programmierbar |
| elektrische Verbindung | Abnehmbare Federklemmleiste, 1,5 mm² / AWG 16 |
| Schutzfunktionen | Verpolungsschutz: Digitaleingang Kurzschlussschutz: Ausgang |
| Produktgewicht | 0,5 kg | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 161,000 g |
| VPE 1 Höhe | 6,500 cm |
| VPE 1 Breite | 13,000 cm |
| VPE 1 Länge | 19,000 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 16 |
| VPE 2 Gewicht | 3,368 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) |
|
Mercury free
|
Ja |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
