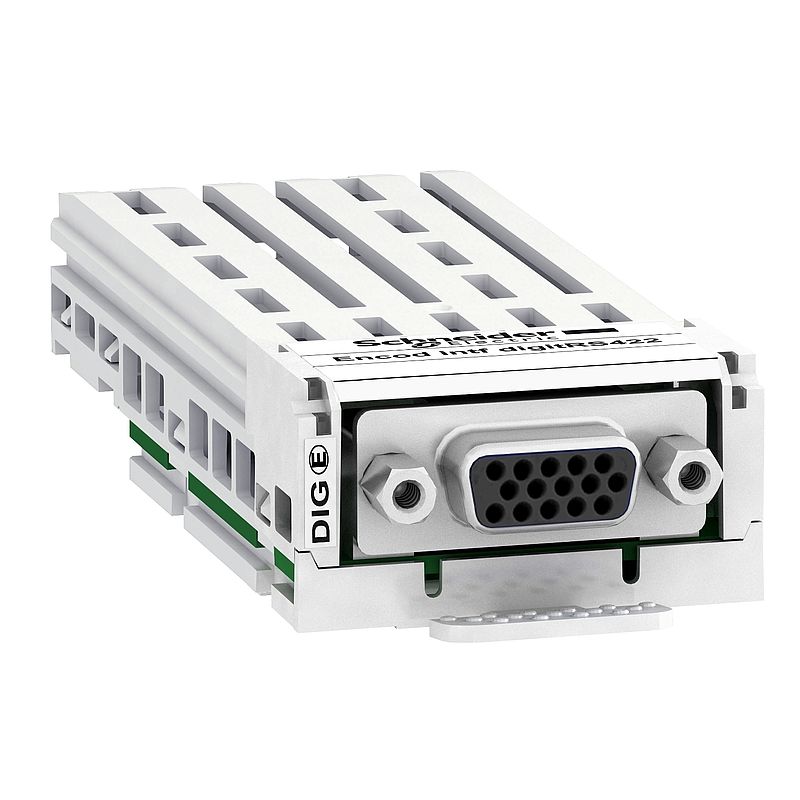

Digital-Encoder-Schnittstellenmodul 5/12 V

VW3A3420

Materialpreisgruppe : CI

204,00 EUR

EAN Code: 3606485441252

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Umweltkonformitätserklärung	Download
Produktumweltprofil	Download
Gebrauchsanleitung	Download
Katalog	Download
Konformitätserklärung	Download

Hauptmerkmale
Baureihe	Altivar
Produkt- oder Komponententyp	Digital-Encoder-Schnittstellenmodul
Kompatible Produktfamilie	Altivar Prozess ATV900 Altivar Prozess Modular Altivar Maschine ATV340
Kommunikationsprotokoll	RS422
Encoder-Typ	EnDat 2.2 A/B/I inkrementell XCC1 Typ R A/B/I inkrementell XCC1 Typ X SSI-Absolutwertgeber XCC2 Typ SG SSI-Absolutwertgeber XCC3 Typ SB
Nennhilfsspannung [UH,nom]	5 V DC (Spannungsgrenzen: 4,75…5,25 V) 12 V DC (Spannungsgrenzen: 11,4…12,6 V) 24 V DC (Spannungsgrenzen: 22,8…25,2 V)
Zusatzmerkmale
max. Versorgungsstrom	0,25 A bei 5 V DC 0,1 A bei 12 V DC 0,1 A bei 24 V DC
Schutzart	Kurzschlussschutz Überlastschutz
Maximaler Kabelabstand zwischen Geräten	100 m (A/B/I) 50 m (SSI) 100 m (SSI)bei 300 kHz 50 m (EnDat 2.2) 100 m (EnDat 2.2)mit Kompensation der Übertragungsverzögerung
Max. Betriebsfrequenz	1000 kHz
Eingangssignal	Data+, Data- (EnDat 2.2) Data+, Data- (SSI) Temp+, Temp- A+,A-/B+,B-/I+,I- (A/B/I) TTL
Eingangsimpedanz	121 Ohm
Ausgangssignal	Takt+, Takt- (SSI) Daten+, Daten-, Takt+, Takt- (EnDat 2.2)
Anschlusstyp	1 Buchse hochdicht SUB-D 15
Produktgewicht	0,15 kg
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	155,0 g
VPE 1 Höhe	7,0 cm
VPE 1 Breite	13,0 cm
VPE 1 Länge	19,0 cm
VPE 2 Art	S03
VPE 2 Menge	16
VPE 2 Gewicht	3,206 kg
VPE 2 Höhe	30,0 cm
VPE 2 Breite	30,0 cm
VPE 2 Länge	40,0 cm
Vertragliche Gewährleistung
Gewährleistung	18 Monate

Environmental data

EU-RoHS-Richtlinie	Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration
Quecksilberfrei	Ja
SCIP-Nummer	F26c5dc1-8fcc-4cb7-9720-cb35026be240
Kreislaufwirtschaftsprofil	Keine besonderen Recycling-Verfahren erforderlich
Verpackung ohne Kunststoff	Nein
Verpackung mit Recycling-Karton	Nein
PVC-frei	Ja
Rücknahme	No
CO2-Bilanz (kg CO2 eq.)	107
