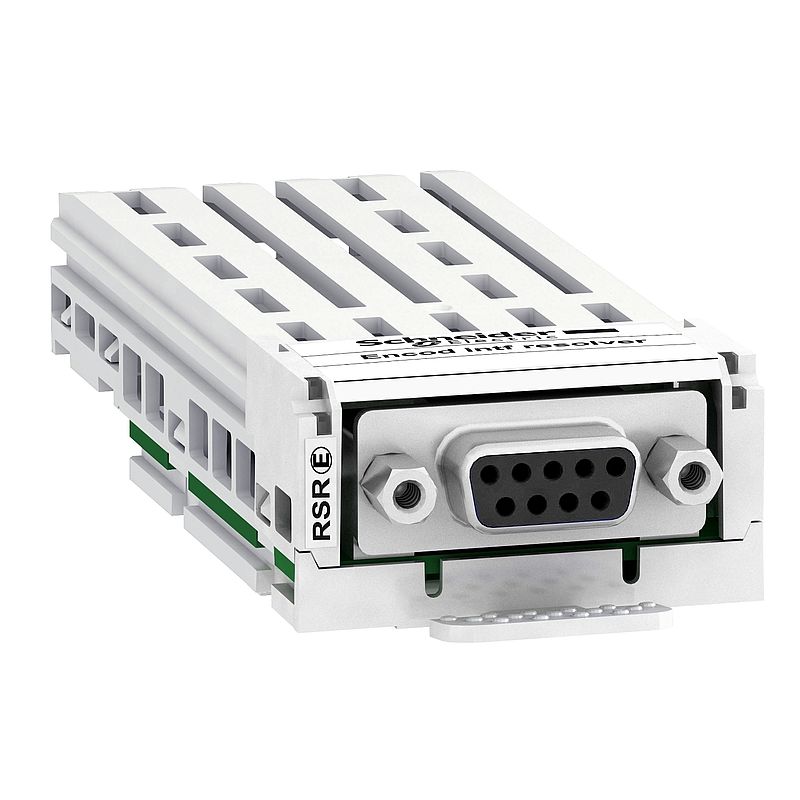

Schnittstellenmodul für Encoder mit Istwertrückführung
VW3A3423
Materialpreisgruppe
: CI
199,50 EUR
EAN Code: 3606485441276
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar |
| Produkt- oder Komponententyp | Encoder-Schnittstellenmodul |
| Kompatible Produktfamilie | Altivar Prozess ATV900 Altivar Prozess Modular Altivar Maschine ATV340 |
| Encoder-Typ | Resolver | Zusatzmerkmale |
| max. Versorgungsstrom | 0,05 A |
| Schutzart | Überlastschutz Kurzschlussschutz |
| Maximaler Kabelabstand zwischen Geräten | 100 m |
| Max. Betriebsfrequenz | 12 kHz |
| Eingangssignal | Sin+, Sin-, Cos+, Cos-, Temp+, Temp- |
| Ausgangssignal | Nr+, Nr- |
| Verhältnis | 3/10, 1/2, 3/4, 1 |
| Anschlusstyp | 1 Buchse SUB-D 9 |
| Produktgewicht | 0,15 kg | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 157,0 g |
| VPE 1 Höhe | 6,0 cm |
| VPE 1 Breite | 13,0 cm |
| VPE 1 Länge | 19,0 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 16 |
| VPE 2 Gewicht | 3,21 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) |
|
Mercury free
|
Ja |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
