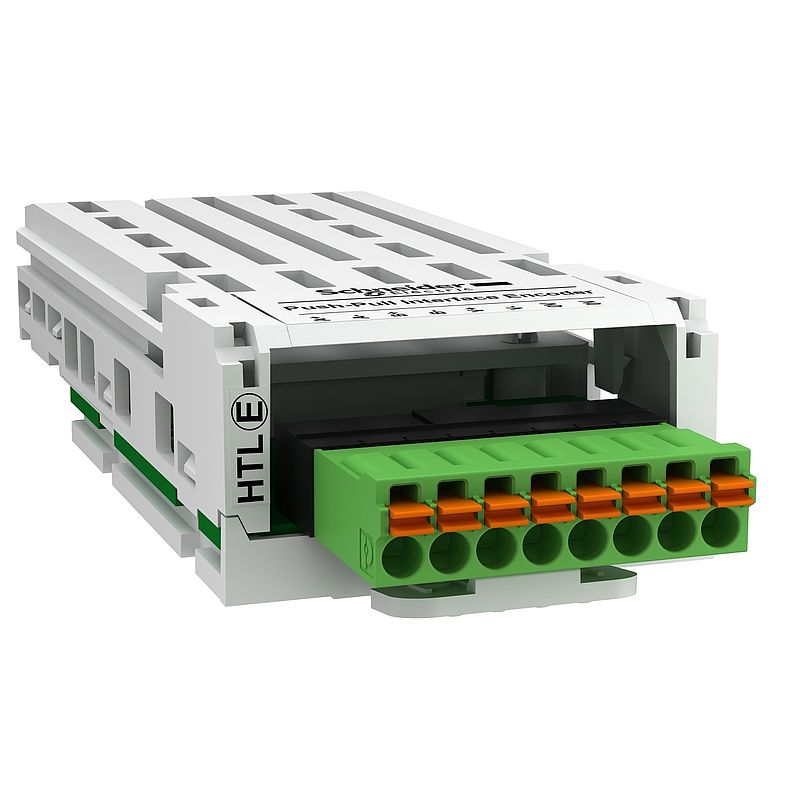

HTL-Encoder-Schnittstellenmodul
VW3A3424
Materialpreisgruppe : CI
277,00 EUR
EAN Code: 3606481211491
Hauptdokumente
 Produktdatenblatt | Download |
| Umweltzertifikat (ROHS/REACH) | Download |
| Produktumweltprofil | Download |
| Gebrauchsanleitung | Download |
| Katalog | Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar |
| Produkt- oder Komponententyp | Encoder-Schnittstellenmodul |
| Kompatible Produktfamilie | Altivar Prozess ATV900 Altivar Prozess Modular Altivar Maschine ATV340 |
| Encoder-Typ | High Threshold Logic (HTL) |
| Nennhilfsspannung [UH,nom] | 12 V DC 15 V DC 24 V DC | Zusatzmerkmale |
| max. Versorgungsstrom | 0,2 A bei 12 V DC 0,175 A bei 15 V DC 0,1 A bei 24 V DC |
| Schutzart | Kurzschlussschutz Überlastschutz |
| Maximaler Kabelabstand zwischen Geräten | 500 m |
| Max. Betriebsfrequenz | 300 kHz |
| Eingangssignal | Gegentaktdifferential: A/AB/B Gegentakt, einendig: AB Gegentakt, einendig: A Differential Open-Collector: A/AB/B PNP Open Collector: AB NPN Open Collector: AB PNP Open Collector: A NPN Open Collector: A |
| Anschlusstyp | 1 Abnehmbarer Federanschlussstecker |
| Produktgewicht | 0,15 kg | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 144,0 g |
| VPE 1 Höhe | 6,7 cm |
| VPE 1 Breite | 12,8 cm |
| VPE 1 Länge | 19,0 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 16 |
| VPE 2 Gewicht | 3,052 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| EU-RoHS-Richtlinie | Übererfüllung der Konformität (außerhalb EU RoHS-Scope) |
| Quecksilberfrei | Ja |
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
