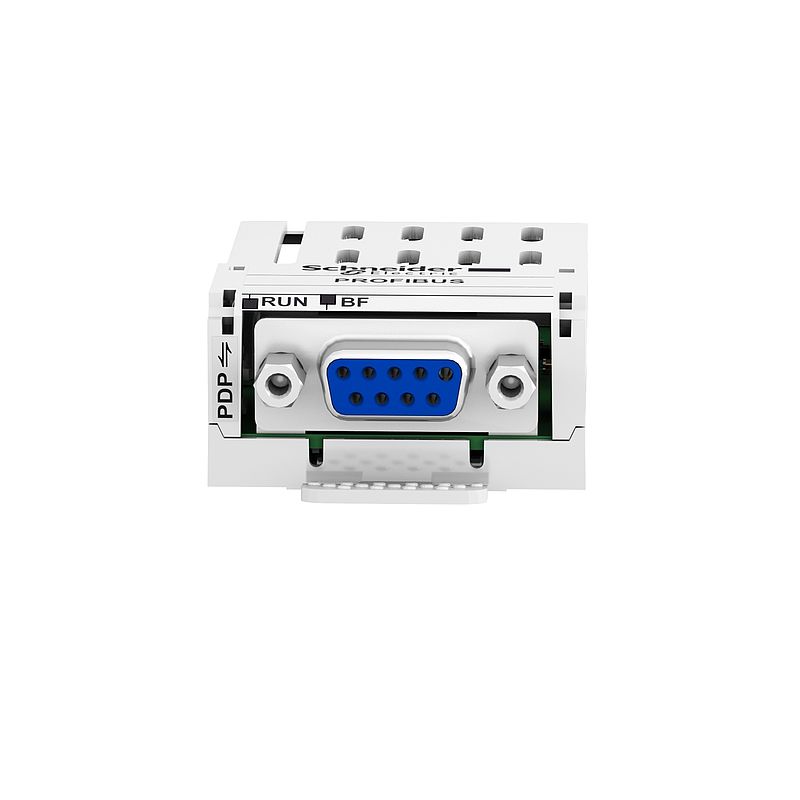

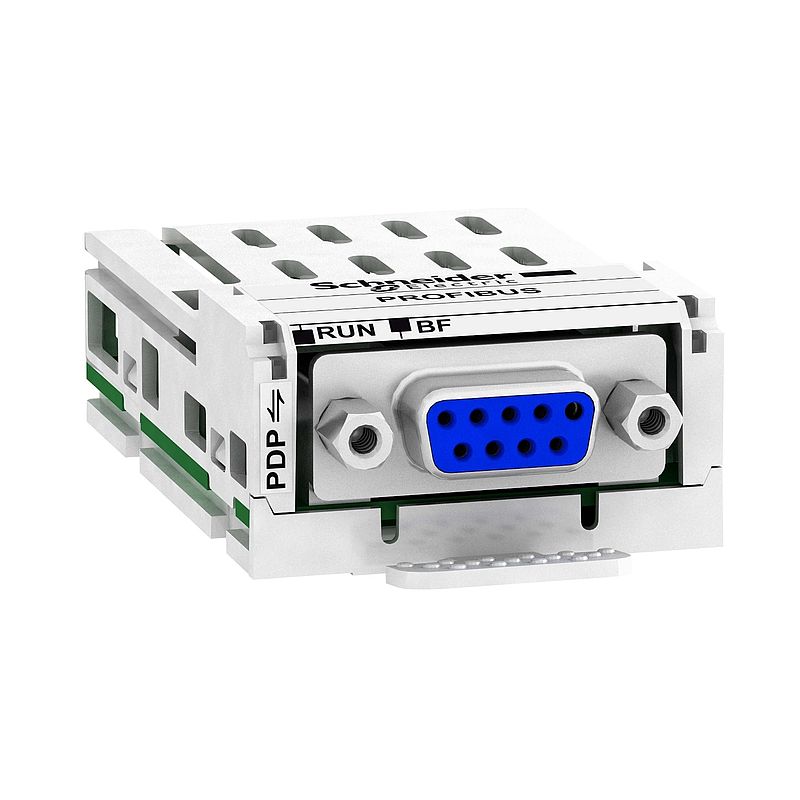

Kommunikationskarte Profibus DP
VW3A3607
Materialpreisgruppe
: CI
217,00 EUR
EAN Code: 3606480177583
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Software - Data Library
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Konformitätserklärung
|
Download |
|
Katalog
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar |
| Produkt- oder Komponententyp | Kommunikationsmodul |
| Zubehör / Teilekategorie | Kommunikationszubehör | Zusatzmerkmale |
| Kompatible Produktfamilie | Altivar 32 Altivar Maschine ATV340 außer Sercos-Antriebe Altivar Easy 610 Lexium 32 Altivar Prozess ATV900 Altivar Prozess ATV600 Altivar Maschine ATV320 Altivar Prozess Modular |
| Kommunikationsprotokoll | Profibus DP V1 |
| elektrische Verbindung | 1 Buchse SUB-D 9 |
| Übertragungsgeschwindigkeit | 9,6 kBit/s - 12 MBit/s |
| Adressierung | 1 - 126 konfigurierbar über Grafikterminal/SoMove Software Konfigurationseinstellungen |
| Kommunikations-Service | 4 konfigurierbare Telegramme Abbildung der Prozessdaten vom Master Parameterverwaltung entsprechend PROFIdrive V4.1 Verschiedene DP V1 Mitteilungsmodi Systemeigenes Antriebsprofil ATV32 entspricht IEC 61800-7-201 (CiA 402) |
| Displaytyp | 1 LED für RUN (Betrieb) 1 LED für Busfehler (BF) |
| Diagnosefunktion | Diagnosedaten mit VSD-Status Host-Antrieb über zwei Master (MS0 und MS1) Standardmäßige Identifikations- und Wartungsanfragen |
| Busprofil | PROFIdrive CiA 402 |
| Produktkompatibilität | Lexium 32M | Montage |
| Normen | IEC 61800-7-201 (CiA 402) | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 65,000 g |
| VPE 1 Höhe | 4,700 cm |
| VPE 1 Breite | 6,100 cm |
| VPE 1 Länge | 9,000 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 100 |
| VPE 2 Gewicht | 6,643 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
|
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| PVC-frei | Ja |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 104 |
