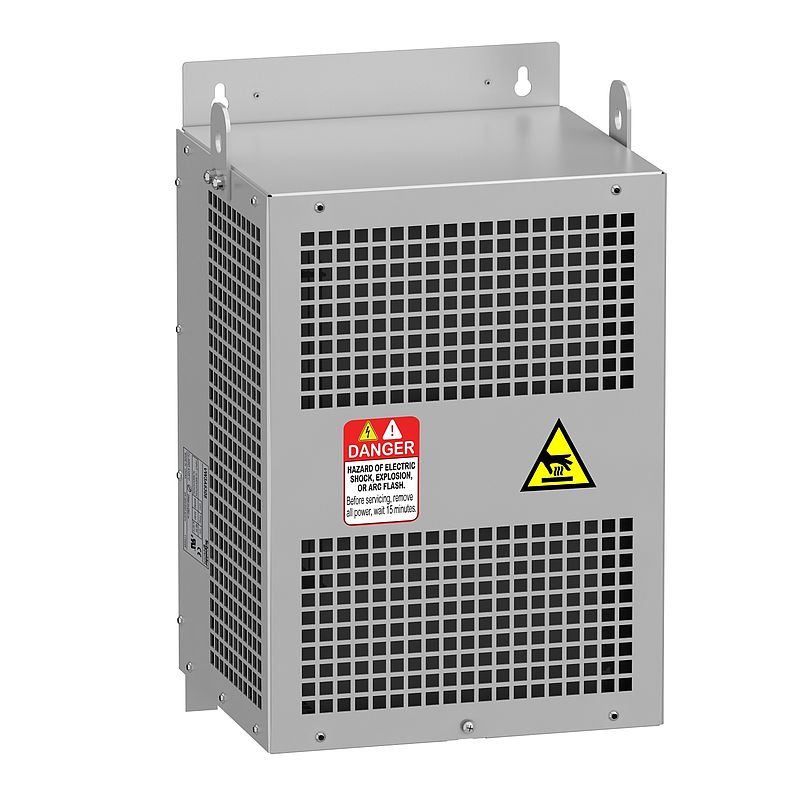

Du/dt-Ausgangsfilter für Frequenzumrichter, IP20
VW3A5305
Materialpreisgruppe
: CI
1.087,00 EUR
EAN Code: 3606480736728
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
CAE
|
Download |
|
Gebrauchsanleitung
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Dv/dt-Filter |
| Kompatible Produktfamilie | Easy Altivar 610 Altivar Prozess ATV900 Altivar Prozess ATV600 Altivar Maschine ATV340 |
| Produktspezifische Anwendung | Ausgangsfilter |
| [In] Bemessungsstrom | 95 A |
| Produktkompatibilität | ATV630 Frequenzumrichter Aufputzmontage - 15 kW, 200 - 240 V ATV630 Frequenzumrichter Aufputzmontage - 18,5 kW, 200 - 240 V ATV630 Frequenzumrichter Aufputzmontage - 22 kW, 200 - 240 V ATV630 Frequenzumrichter Aufputzmontage - 30 kW, 380-480 V ATV630 Frequenzumrichter Aufputzmontage - 37 kW, 380-480 V ATV630 Frequenzumrichter Aufputzmontage - 45 kW, 380-480 V ATV650 Frequenzumrichter Aufputzmontage - 30 kW, 380-480 V ATV650 Frequenzumrichter Aufputzmontage - 37 kW, 380-480 V ATV650 Frequenzumrichter Aufputzmontage - 45 kW, 380-480 V ATV610 Frequenzumrichter - 30 kW, 380 - 415 V ATV610 Frequenzumrichter - 37 kW, 380 - 415 V ATV610 Frequenzumrichter - 45 kW, 380 - 415 V ATV930 Frequenzumrichter Aufputzmontage - 15 kW, 200 - 240 V ATV930 Frequenzumrichter Aufputzmontage - 18,5 kW, 200 - 240 V ATV930 Frequenzumrichter Aufputzmontage - 22 kW, 200 - 240 V ATV930 Frequenzumrichter Aufputzmontage - 30 kW, 380-480 V ATV930 Frequenzumrichter Aufputzmontage - 37 kW, 380-480 V ATV930 Frequenzumrichter Aufputzmontage - 45 kW, 380-480 V ATV950 Frequenzumrichter Aufputzmontage - 30 kW, 380-480 V ATV950 Frequenzumrichter Aufputzmontage - 37 kW, 380-480 V ATV950 Frequenzumrichter Aufputzmontage - 45 kW, 380-480 V |
| eingebaute Menge | 1 |
| elektrische Verbindung | Klemmenleiste, Verbindungskapazität: 50 mm² / AWG 1 | Zusatzmerkmale |
| max. Motorkabellänge | 500 m ungeschirmtes Kabel 300 m abgeschirmtes Kabel |
| dv/dt | 3000 V/µs max. bei 200 - 240 V 3000 V/µs max. bei 380-480 V |
| thermische Verluste | 92 W bei 4 kHz |
| maximale Ausgangsfrequenz des Antriebs | 100 Hz |
| Umgebungstemperatur bei Betrieb | -10…50 °C (ohne Stromreduzierung) 50…60 °C (mit Stromabfall von 1,5 % pro °C) |
| Betriebshöhe | 0 - 1.000 m ohne Stromreduzierung 1000 - 4000 m mit Strom Deklassierung von 1% pro 100 m |
| Breite | 300 mm |
| Höhe | 610 mm |
| Tiefe | 245 mm |
| Produktgewicht | 19 kg | Montage |
| Schutzart (IP) | IP20 IP21 (mit Set VW3A53905) |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 24,000 kg |
| VPE 1 Höhe | 40,000 cm |
| VPE 1 Breite | 40,000 cm |
| VPE 1 Länge | 75,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
| REACh frei von SVHC | Ja |
|
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
| Rücknahme | No |
