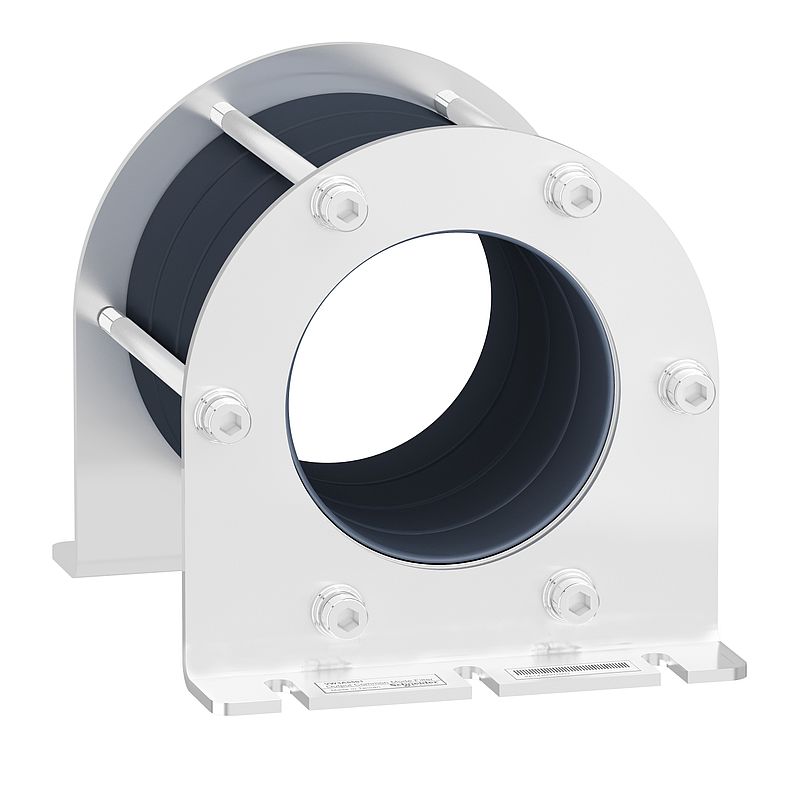

Gleichtaktfilter zur Reduzierung von Lagerströmen, 120 µH
VW3A5503
Materialpreisgruppe
: CI
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAE
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Gleichtakt-Ausgangsfilter |
| Kompatible Produktfamilie | Altivar Prozess ATV900 Altivar Prozess ATV600 |
| Induktanzwert | 120 µH |
| Produktkompatibilität | Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, 15…90 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV650 Aufputzmontage, 15…90 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, 15…90 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage, 15…90 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, 7,5…45 kW, 200 - 240 V Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, 7,5…45 kW, 200 - 240 V |
Zusatzmerkmale |
| max. Motorkabellänge | 150 m(ungeschirmtes Kabel) Motor: 15…90 kW 380 - 480 V, mit 1 Filter 150 m(abgeschirmtes Kabel) Motor: 15…22 kW 380 - 480 V, mit 1 Filter 300 m(abgeschirmtes Kabel) Motor: 15…22 kW 380 - 480 V, mit 2 Filter 300 m(abgeschirmtes Kabel) Motor: 30…90 kW 380 - 480 V, mit 1 Filter + VW3A5504 500 m(ungeschirmtes Kabel) Motor: 15…22 kW 380 - 480 V, mit 2 Filter 500 m(ungeschirmtes Kabel) Motor: 30…90 kW 380 - 480 V, mit 1 Filter + VW3A5504 500 m(abgeschirmtes Kabel) Motor: 15…22 kW 380 - 480 V, mit 1 Filter + VW3A5504 1000 m(ungeschirmtes Kabel) Motor: 15…22 kW 380 - 480 V, mit 1 Filter + VW3A5504 150 m(ungeschirmtes Kabel) Motor: 7,5…45 kW 200 - 240 V, mit 1 Filter 150 m(abgeschirmtes Kabel) Motor: 7,5…11 kW 200 - 240 V, mit 1 Filter 300 m(abgeschirmtes Kabel) Motor: 7,5…11 kW 200 - 240 V, mit 2 Filter 300 m(abgeschirmtes Kabel) Motor: 15…45 kW 200 - 240 V, mit 1 Filter + VW3A5504 500 m(ungeschirmtes Kabel) Motor: 7,5…11 kW 200 - 240 V, mit 2 Filter 500 m(ungeschirmtes Kabel) Motor: 15…45 kW 200 - 240 V, mit 1 Filter + VW3A5504 500 m(abgeschirmtes Kabel) Motor: 7,5…11 kW 200 - 240 V, mit 1 Filter + VW3A5504 1000 m(ungeschirmtes Kabel) Motor: 7,5…11 kW 200 - 240 V, mit 1 Filter + VW3A5504 |
| Sättigungsstrom | 2,2 A |
| Innendurchmesser | 76 mm für 3-phasiges Kabel Innenseite 76 mm für PE-Kabel außerhalb |
| elektrische Isolationsklasse | Klasse I |
| Mechanische Robustheit | Schocks Klasse 3M4 entspricht IEC 60721-3-3 Schwingungen Klasse 3M4 entspricht IEC 60721-3-3 |
| Taktfrequenz | <= 10 kHz |
| Max. Ausgangsfrequenz | 100 Hz |
| Höhe | 161 mm |
| Breite | 127,5 mm |
| Tiefe | 127,5 mm |
| Produktgewicht | 2,19 kg | Montage |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig |
| Umgebungstemperatur bei Betrieb | -15…60 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 2,574 kg |
| VPE 1 Höhe | 17,000 cm |
| VPE 1 Breite | 27,700 cm |
| VPE 1 Länge | 18,000 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 24 |
| VPE 2 Gewicht | 74,776 kg |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
