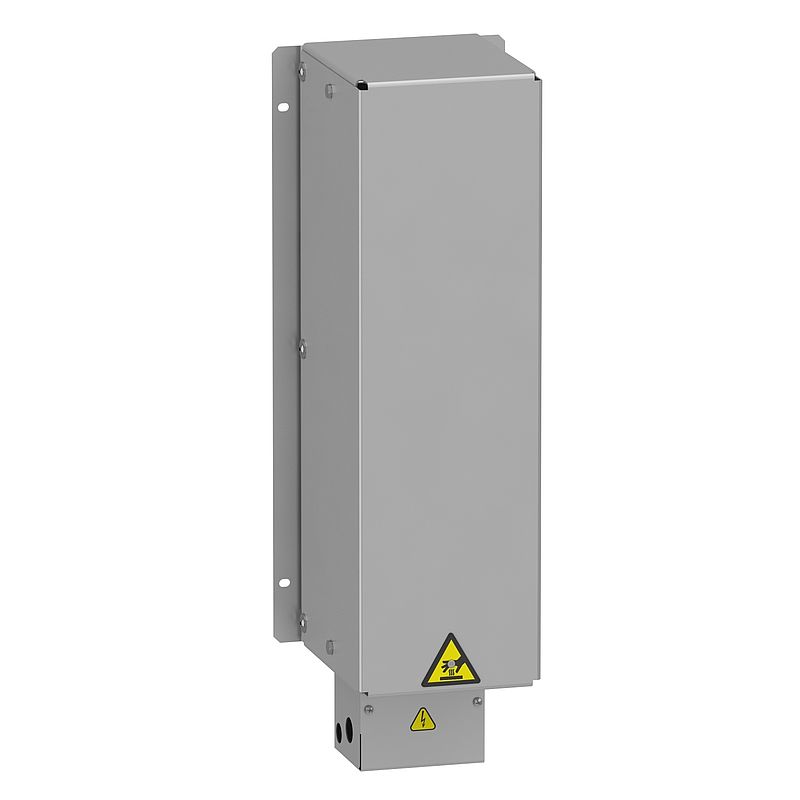

Bremswiderstand, 16Ohm, 1,1 kW, IP20
VW3A7733
Materialpreisgruppe : CI
265,00 EUR
EAN Code: 3606480802270
ProduktdatenblattSpezifikationen
| Hauptmerkmale | |
|---|---|
| Kompatible Produktfamilie | Altivar Maschine ATV320 Altivar Prozess ATV900 Altivar Maschine ATV340 |
| Produkt- oder Komponententyp | Bremswiderstand |
| Ohmscher Widerstand | 16 Ohm |
| Betriebsbemessungsspannung Ue | 24 V DC 250 V AC | Zusatzmerkmale |
| Produktkompatibilität | Frequenzumrichter ATV930 Aufputzmontage 18,5 kW 380-480 V leichter Zyklus Frequenzumrichter ATV930 Aufputzmontage 22 kW 380-480 V leichter Zyklus Frequenzumrichter ATV930 Aufputzmontage 30 kW 380-480 V leichter Zyklus Frequenzumrichter ATV930 Aufputzmontage 5,5 kW 200 - 240 V leichter Zyklus Frequenzumrichter ATV930 Aufputzmontage 7,5 kW 200 - 240 V leichter Zyklus Frequenzumrichter ATV950 Aufputzmontage 18,5 kW 380-480 V leichter Zyklus Frequenzumrichter ATV950 Aufputzmontage 22 kW 380-480 V leichter Zyklus Frequenzumrichter ATV950 Aufputzmontage 30 kW 380-480 V leichter Zyklus Frequenzumrichter ATV930 Aufputzmontage 5,5 kW 200 - 240 V mittlerer Zyklus Frequenzumrichter ATV930 Aufputzmontage 7,5 kW 200 - 240 V mittlerer Zyklus Frequenzumrichter ATV340 15 kW 380-480 V leichter Zyklus Frequenzumrichter ATV340 18 kW 380-480 V leichter Zyklus Frequenzumrichter ATV340 22 kW 380-480 V leichter Zyklus Frequenzumrichter ATV320 4 kW 200 - 240 V Frequenzumrichter ATV320 5,5 kW 200 - 240 V Frequenzumrichter ATV320 15 kW 380-480 V Frequenzumrichter ATV930 22 kW 500-690 V leichter Zyklus Frequenzumrichter ATV930 30 kW 500-690 V leichter Zyklus Frequenzumrichter ATV930 37 kW 500-690 V leichter Zyklus Frequenzumrichter ATV930 30 hp 600 V leichter Zyklus Frequenzumrichter ATV930 40 hp 600 V leichter Zyklus Frequenzumrichter ATV930 50 hp 600 V leichter Zyklus |
| mittlere verfügbare Leistung | 1,1 kW bei 50 °C |
| elektrische Verbindung | Terminal, Verbindungskapazität: <= 10 mm² / AWG 8 für Antrieb Terminal, Verbindungskapazität: <= 2,5 mm² / AWG 12 für Temperatur-Kontrollschalter |
| Schutzfunktionen | Thermischer Schutz über Frequenzumrichter oder Thermoschalter bei 120 °C |
| Breite | 190 mm |
| Höhe | 570 mm |
| Tiefe | 180 mm |
| Produktgewicht | 3,8 kg |
| Einschaltdauer | Leichter Zyklus (Schwerlastbetrieb) <0,8 s braking with 150 % braking torque for a 40 s cycle Leichter Zyklus (Normalbetrieb) <0,8 s braking with 120 % braking torque for a 40 s cycle Mittlerer Zyklus (Normalbetrieb) <4 s braking with 135 % braking torque for a 40 s cycle Mittlerer Zyklus (Schwerlastbetrieb) <4 s braking with 165 % braking torque for a 40 s cycle | Montage |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Umgebungstemperatur bei Betrieb | 0…50 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 4,434 kg |
| VPE 1 Höhe | 20,600 cm |
| VPE 1 Breite | 25,200 cm |
| VPE 1 Länge | 58,200 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 44,164 kg |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Frei von REACh-SVHC | Ja |
| EU-RoHS-Richtlinie | Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
| Quecksilberfrei | Ja |
