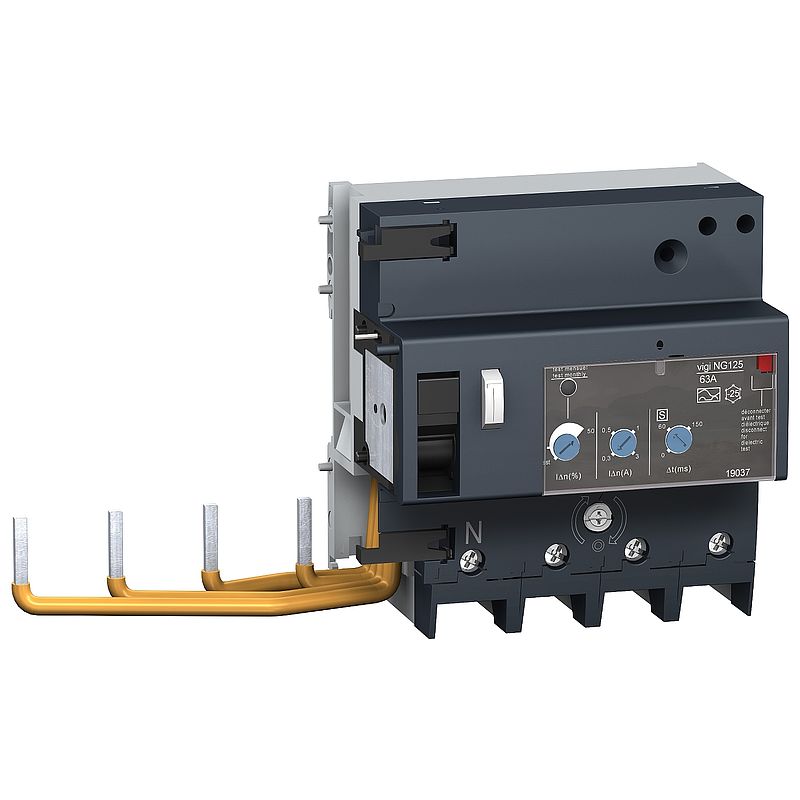

FI-Block Vigi NG125, 4P, 63A, 300-3000mA, Typ A
19037
Materialpreisgruppe
: D8
1.080,00 EUR
EAN Code: 3303430190370
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Produktumweltprofil
|
Download |
|
Benutzerhandbuch
|
Download |
|
Entsorgungsinformation
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Leistungsschalter: Kompatible Produkte
Leistungsschalter (19)
Zusatzausrüstungen Switch Disconnectors: Kompatible Produkte
Switch Disconnectors (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Zusätzliche Fehlerstrom-Schutzeinrichtungen |
| Kurzbezeichnung des Geräts | Vigi NG125 |
| Beschreibung der Pole | 4P |
| [In] Bemessungsstrom | 63 A |
| Netzwerktyp | AC |
| Erdschlussempfindlichkeit | 300 mA 1000 mA 500 mA 3000 mA |
| Erdschlussschutz Zeitverzögerung | Unverzögert/selektiv/verzögert |
| Erdschluss-Schutzklasse | Typ A |
| Normen | IEC/EN 60947-2:Annex B |
| Baureihe | Acti9 |
| Produktname | Acti9 Vigi NG125 | Zusatzmerkmale |
| Geräteposition im System | Abgang Gruppeneingang |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Betriebsbemessungsspannung | 230 - 415 V AC 50/60 Hz |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| [Ui] Bemessungs-Isolationsspannung | 690 V AC 50/60 Hz entspricht IEC/EN 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht IEC/EN 60947-2 |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| elektrischer Anschluss für LS-Schalter | Mit Schrauben |
| 9-mm-Raster | 11 |
| Breite | 207 mm |
| Produktgewicht | 0,45 kg |
| Elektrische Lebensdauer | 10000 Zyklen entspricht IEC/EN 60947-2 |
| Anschlüsse - Klemmen | Tunnelklemmen1…35 mm² flexibel Tunnelklemmen1,5…50 mm² fest |
| Drahtabisolierungslänge | 20 mm |
| [M] Anzugsdrehmoment | 3,5 Nm | Montage |
| Schutzart (IP) | IP40 entspricht IEC/EN 60947-2 |
| Verschmutzungsgrad | 3 entspricht IEC/EN 60947-2 |
| Elektromagnetische Verträglichkeit | 8/20 µs Impulswiderstand, 5000 A entspricht IEC/EN 60947-2 |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Betriebshöhe | 2.000 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 877,000 g |
| VPE 1 Höhe | 9,400 cm |
| VPE 1 Breite | 13,800 cm |
| VPE 1 Länge | 25,400 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 7,539 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | A7b24ae6-2312-4e67-b7c9-56fce3e8c723 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 74 |
| Silikonfrei | Nein |
10 Dokumente
| 19037 REACh-Erklärung
07/04/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| 19037 EU-RoHS-Erklärung
07/04/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| 19037 China-RoHS-Erklärung
07/04/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| DoC Acti9 RCD 15/03/25 · Konformitätserklärung | 0,8 MB | Download |
| Acti9 - Vigi NG125 - Earth leakage add-on block- 4P - 125A - Product End of Life Instructions 15/03/25 · Entsorgungsinformation | 0,3 MB | Download |
| Acti9 - Vigi NG125 - Bloc différentiel - 4P - 125A - Profil Environnemental Produit 15/03/25 · Produktumweltprofil | 0,5 MB | Download |
| Routine operating checks of Residual Current Devices - User Guide 15/03/25 · Benutzerhandbuch | 1,4 MB | Download |
| Acti9 - Vigi NG125 - Earth leakage add-on block- 4P - 125A - Product Environmental Profile 15/03/25 · Produktumweltprofil | 0,4 MB | Download |
| VIGI NG125 4P 63A 30MA - 3D CAD 15/03/25 · CAD | 0,7 MB | Download |
| Installationsgeräte 15/03/25 · Katalog | 36,5 MB | Download |
