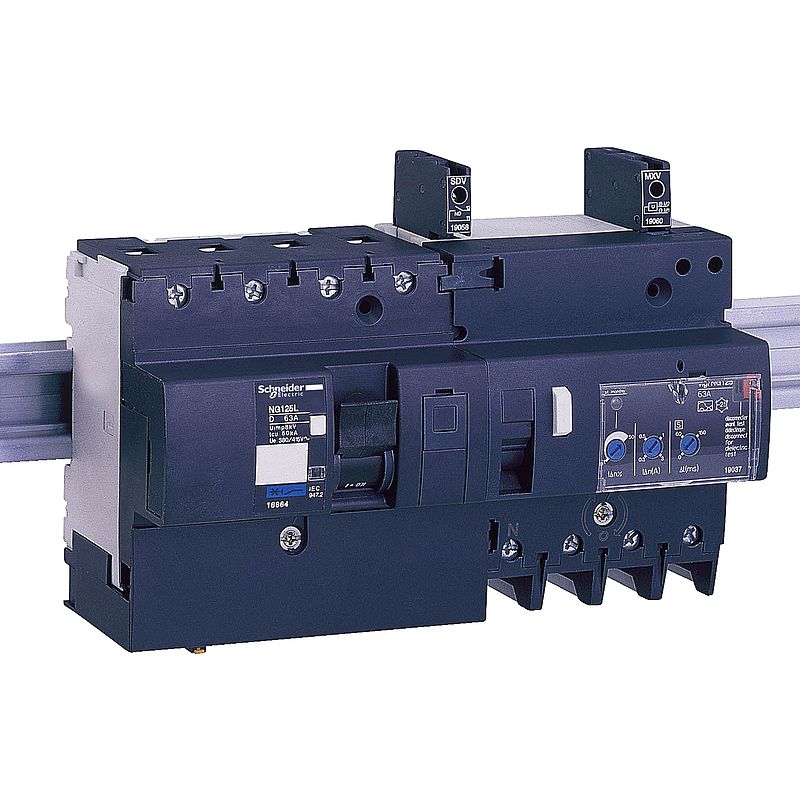

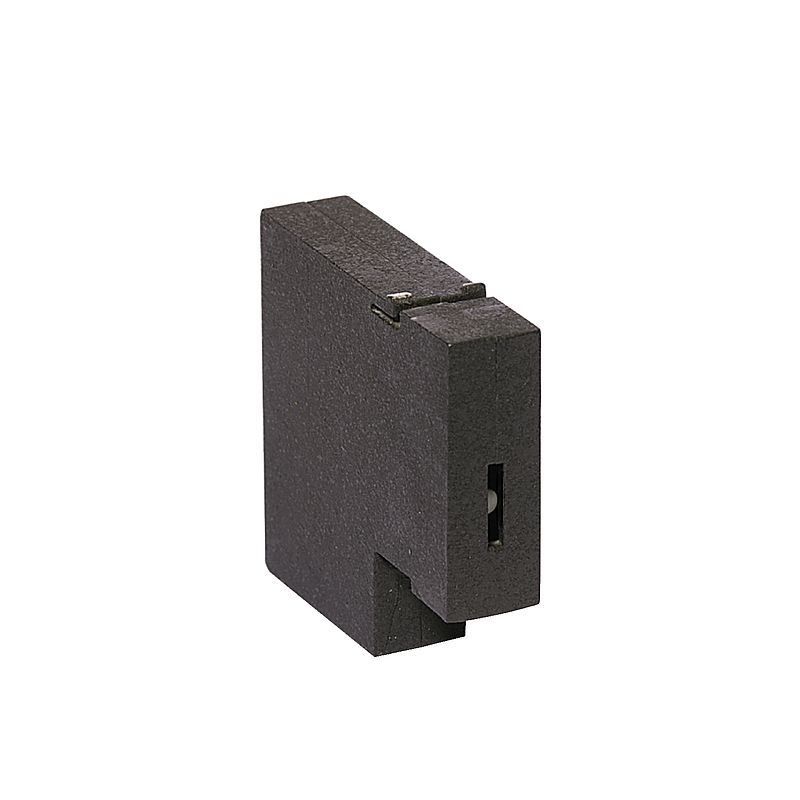

Fehlermeldeschalter SDV für NG125 und FI-Block Vigi NG125, 1S, 250V AC
19058
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
User guide
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (30)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Fehlerkontakt |
| Kurzbezeichnung des Geräts | SDV NO |
| Zusammensetzung der Signalkontakte | 1 NO |
| Nennstrom [In] | AC-14 0,1…1 A bei 250 V, AC 50/60 Hz |
| 9-mm-Raster | 1 | Zusatzmerkmale |
| [Ui] Bemessungs-Isolationsspannung | 690 V AC 50/60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| Montagemodus | Steckbar |
| Montageort | Vorgeschaltet |
| Höhe | 36 mm |
| Breite | 8,8 mm |
| Tiefe | 34,64 mm |
| Elektrische Lebensdauer | 10000 Zyklen |
| Anschlüsse - Klemmen | Plattenklemme1 Kabel(n) 0,5…2,5 mm² - fest Plattenklemme1 Kabel(n) 0,5…1,5 mm² - flexibel Plattenklemme1 Kabel(n) 0,5…1,5 mm² - flexibel mit Aderendhülse Plattenklemme2 Kabel(n) 2,5 mm² - fest Plattenklemme2 Kabel(n) 2,5 mm² - flexibel Plattenklemme2 Kabel(n) 1,5 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 10 mm |
| [M] Anzugsdrehmoment | 1 Nm | Montage |
| Verschmutzungsgrad | 3 |
| Tropentauglichkeit | 2 |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 35 g |
| VPE 1 Höhe | 2,5 cm |
| VPE 1 Breite | 8 cm |
| VPE 1 Länge | 10,6 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 9 |
| VPE 2 Gewicht | 378 g |
| VPE 2 Höhe | 11,5 cm |
| VPE 2 Breite | 8,5 cm |
| VPE 2 Länge | 23,7 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 81 |
| VPE 3 Gewicht | 3,889 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
7 Dokumente
| Certificate for Multi9 OF 15/10/24 · Certificate | 1,8 MB | Download |
| Installationsgeräte 16/09/24 · Katalog | 36,5 MB | Download |
| SDV and MXV, Vigi NG125 auxiliaries_SDV
3532322A · 15/09/24 · User guide |
0,2 MB | Download |
| SDV NO FOR VIGI NG125 - 3D CAD 14/09/24 · CAD | 0,1 MB | Download |
| 19058 China-RoHS-Erklärung
10/09/24 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| 19058 REACh-Erklärung
10/09/24 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| 19058 EU-RoHS-Erklärung
10/09/24 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
