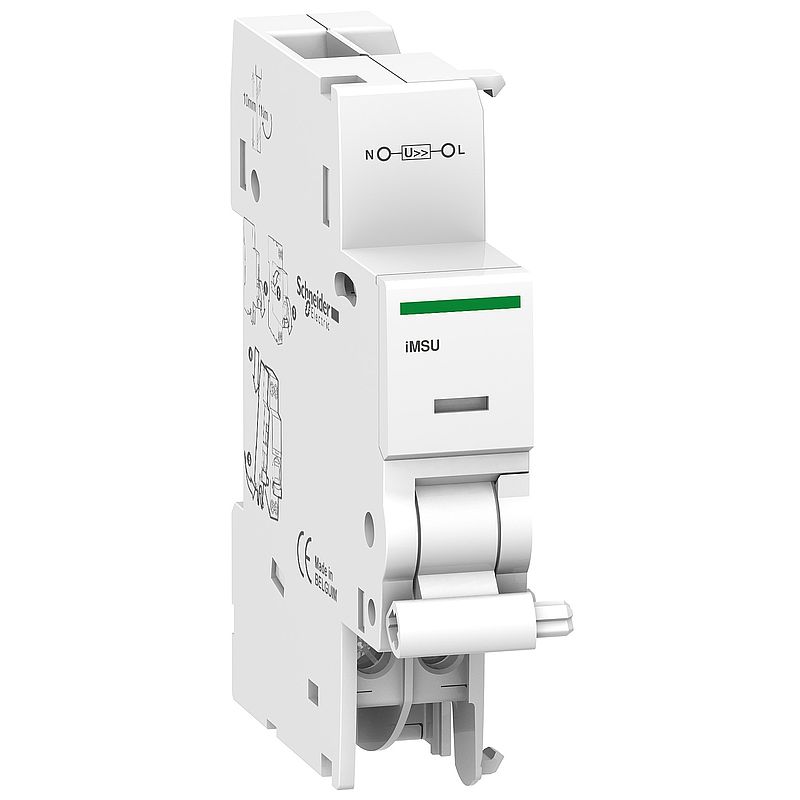

Überspannungsauslöser iMSU 230V AC

A9A26500

Materialpreisgruppe : D7

128,00 €

EAN Code: 3606480512490

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Declaration of conformity	Download
Application Notes	Download
CAD	Download
Circularity Profile	Download
Environmental Disclosure	Download
Catalog	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Fehlerstrom-Schutzeinrichtungen (82)

Switch Disconnectors (3)

Leistungsschalter (9)

Spezifikationen

Hauptmerkmale
Produktbereich	Acti9
Produkt- oder Komponententyp	Überspannungsauslösung
Kurzbezeichnung des Geräts	iMSU
[Uc] Steuerkreisspannung	230 V AC 50/60 Hz
Schwellenwert-Auslösespannung	255 V 275 V 3 - 15 s 300 V 1 - 5 s 350 V 0,25 - 0,75 s 400 V 0,07 - 0,2 s
9-mm-Raster	2
Zusatzmerkmale
Kompatible Produktfamilie	Acti9 iC60H RCBO Acti9 iC60H RCBO PoN Acti9 iC60H2 RCBO Acti9 iC60N RCBO Acti9 iKQE RCBO Acti9 iCVm40 Acti9 iCVr40 Acti9 iDDm40
Lokale Signalisierung	Aktionsanzeige
Montagemodus	Aufsteckbar
Montagehalterung	DIN-Schiene
Kompatibilität von Kammschienen und Verteilerblöcken	Oben und unten: ja
Höhe	82,5 mm
Breite	18 mm
Tiefe	68 mm
Farbe	Weiß
Anschlüsse - Klemmen	Klemmenanschluss - 1 Kabel(n) 0,5…4 mm² - flexibel Klemmenanschluss1…6 mm² - fest
Drahtabisolierungslänge	10 mm
[M] Anzugsdrehmoment	1 Nm
Montage
Normen	EN 50550
Konformitätskennzeichen	CE
Tropentauglichkeit	2 entspricht EN/IEC 60947-5-1
Relative Luftfeuchtigkeit	95 % bei 55 °C
Umgebungstemperatur bei Betrieb	-35…70 °C
Umgebungstemperatur bei Lagerung	-40…85 °C
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	78,000 g
VPE 1 Höhe	3,000 cm
VPE 1 Breite	8,200 cm
VPE 1 Länge	9,500 cm
VPE 2 Art	BB1
VPE 2 Menge	8
VPE 2 Gewicht	685,000 g
VPE 2 Höhe	8,800 cm
VPE 2 Breite	10,000 cm
VPE 2 Länge	26,700 cm
VPE 3 Art	S03
VPE 3 Menge	72
VPE 3 Gewicht	6,586 kg
VPE 3 Höhe	30,000 cm
VPE 3 Breite	30,000 cm
VPE 3 Länge	40,000 cm
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Nachhaltigkeit

Quecksilberfrei	Ja
SCIP-Nummer	C019b20e-e2a4-4fe7-afac-47a72d3f1e0f
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
Rücknahme	Ja
Sustainable packaging	Nein
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
EU-RoHS-Richtlinie	https://download.schneider-electric.com/files?p_Doc_Ref=A9A26500_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	Product contains halogen above thresholds
Recyclingfähigkeitspotential in %	29
Total lifecycle Carbon footprint	1 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	0.5013182153869232
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3]	0.5 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.01845832384507551
CO₂-Fußabdruck der Distributionsphase [A4]	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.025552379361834066
CO₂-Fußabdruck der Installationsphase [A5]	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	0.5311163929133567
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6]	0.5 kg CO2 eq.
Carbon footprint of the end-of-life phase [C1 to C4]	0.13696199538873866
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4]	0.1 kg CO2 eq.
CO2-Bilanz (kg CO2 eq.)	1
REACh-Verordnung	https://download.schneider-electric.com/files?p_Doc_Ref=A9A26500_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
